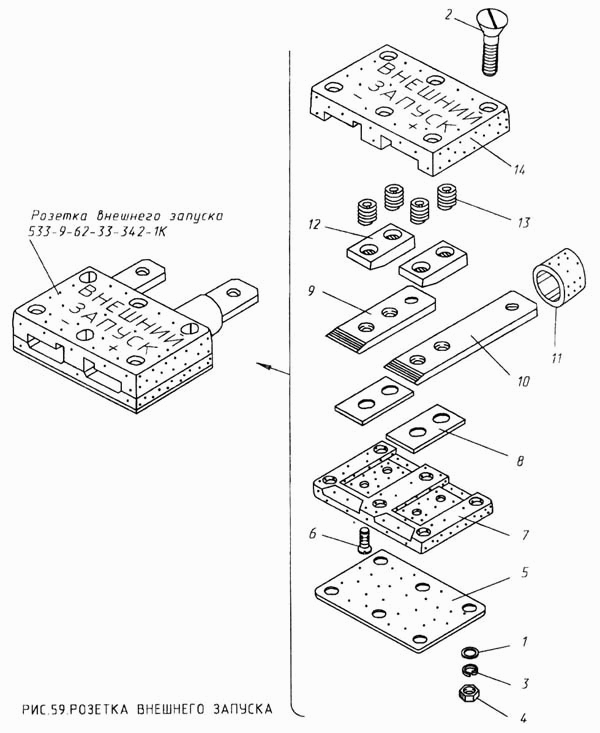

Розетка внешнего запуска МКСМ-800

Монтаж розетки внешнего запуска и тахометра МКСМ-800 Установка датчиков и провода заземления двигателя МКСМ-800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Розетка внешнего запуска

Заводской номер: 533-9-62-33-342-1К Количество на модель: 1
533-9-62-33-342-1К
1
1

Номер детали на чертеже:

1

Шайба

Заводской номер: 672-31-162-01 Количество на модель: 3
672-31-162-01
3
2

Номер детали на чертеже:

2

Винт М6-6gХ45.48.019 ГОСТ 17475-80

Заводской номер: Винт М6-6gХ45.48.019 ГОСТ 17475-80 Количество на модель: 3
Винт М6-6gХ45.48.019 ГОСТ 17475-80
3
3

Номер детали на чертеже:

3

Шайба 6 Т 65Г 06 ГОСТ 6402-70

Заводской номер: Шайба 6 Т 65Г 06 ГОСТ 6402-70 Количество на модель: 3
Шайба 6 Т 65Г 06 ГОСТ 6402-70
3
4

Номер детали на чертеже:

4

Гайка М6-6Н.6.019 ГОСТ 5915-70

Заводской номер: Гайка М6-6Н.6.019 ГОСТ 5915-70 Количество на модель: 3
Гайка М6-6Н.6.019 ГОСТ 5915-70
3
5

Номер детали на чертеже:

5

Прокладка

Заводской номер: 701-82-381 Количество на модель: 1
701-82-381
1
6

Номер детали на чертеже:

6

Винт М6-6gХ10.48.019 ГОСТ 17475-80

Заводской номер: Винт М6-6gХ10.48.019 ГОСТ 17475-80 Количество на модель: 4
Винт М6-6gХ10.48.019 ГОСТ 17475-80
4
6

Номер детали на чертеже:

6

Винт М6-6gХ12.48.019 ГОСТ 17475-80

Заводской номер: Винт М6-6gХ12.48.019 ГОСТ 17475-80 Количество на модель: 4
Винт М6-6gХ12.48.019 ГОСТ 17475-80
4
7

Номер детали на чертеже:

7

Основание розетки

Заводской номер: 701-82-382 Количество на модель: 1
701-82-382
1
8

Номер детали на чертеже:

8

Прокладка

Заводской номер: 765-82-475 Количество на модель: 8
765-82-475
8
9

Номер детали на чертеже:

9

Наконечник

Заводской номер: 533-0-62-33-355-1К Количество на модель: 1
533-0-62-33-355-1К
1
10

Номер детали на чертеже:

10

Наконечник

Заводской номер: 533-0-62-33-356-1К Количество на модель: 1
533-0-62-33-356-1К
1
11

Номер детали на чертеже:

11

Трубка 3СТ 20Х2 ГОСТ 5496-78 L=70мм

Заводской номер: Трубка 3СТ 20Х2 ГОСТ 5496-78 L=70мм Количество на модель: 1
Трубка 3СТ 20Х2 ГОСТ 5496-78 L=70мм
1
12

Номер детали на чертеже:

12

Планка розетки

Заводской номер: 701-82-380 Количество на модель: 2
701-82-380
2
13

Номер детали на чертеже:

13

Пружина

Заводской номер: 701-82-389 Количество на модель: 4
701-82-389
4
14

Номер детали на чертеже:

14

Крышка розетки

Заводской номер: 701-82-390 Количество на модель: 1
701-82-390
1
