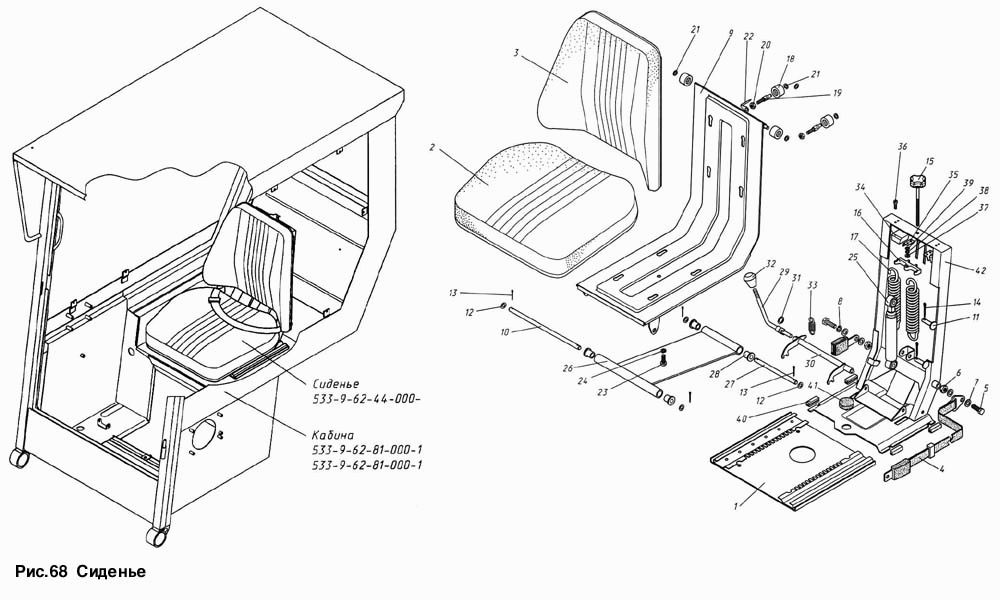

Сиденье МКСМ-800

Опрокидывание кабины МКСМ-800 Подушка МКСМ-800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Направляющая

Заводской номер: 533-9-62-44-006-1К Количество на модель: 1
533-9-62-44-006-1К
1
2

Номер детали на чертеже:

2

Подушка

Заводской номер: 533-9-62-44-014-1К Количество на модель: 1
533-9-62-44-014-1К
1
3

Номер детали на чертеже:

3

Подушка

Заводской номер: 533-9-62-44-015-1К Количество на модель: 1
533-9-62-44-015-1К
1
4

Номер детали на чертеже:

4

Ремень безопасности РБ 31с-71 ГОСТ 18837-89

Заводской номер: Ремень безопасности РБ 31с-71 ГОСТ 18837 Количество на модель: 1
Ремень безопасности РБ 31с-71 ГОСТ 18837
1
5

Номер детали на чертеже:

5

Болт М10-6gХ30.46.019 ГОСТ 7796-70

Заводской номер: Болт М10-6gХ30.46.019 ГОСТ 7796-70 Количество на модель: 2
Болт М10-6gХ30.46.019 ГОСТ 7796-70
2
6

Номер детали на чертеже:

6

Гайка М10-6Н.6.019 ГОСТ 5915-70

Заводской номер: Гайка М10-6Н.6.019 ГОСТ 5915-70 Количество на модель: 2
Гайка М10-6Н.6.019 ГОСТ 5915-70
2
7

Номер детали на чертеже:

7

Шайба 10.01.0118 ГОСТ 11371-78

Заводской номер: Шайба 10.01.0118 ГОСТ 11371-78 Количество на модель: 4
Шайба 10.01.0118 ГОСТ 11371-78
4
7

Номер детали на чертеже:

7

Шайба 10.02.0118 ГОСТ 11371-78

Заводской номер: Шайба 10.02.0118 ГОСТ 11371-78 Количество на модель: 4
Шайба 10.02.0118 ГОСТ 11371-78
4
8

Номер детали на чертеже:

8

Шайба 10 ОТ 65Г 06 ГОСТ 6402-70

Заводской номер: Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 Количество на модель: 1
Шайба 10 ОТ 65Г 06 ГОСТ 6402-70
1
9

Номер детали на чертеже:

9

Каркас сиденья

Заводской номер: 533-9-62-44-001-1К Количество на модель: 1
533-9-62-44-001-1К
1
10

Номер детали на чертеже:

10

Ось

Заводской номер: 533-0-62-44-005-1К Количество на модель: 1
533-0-62-44-005-1К
1
11

Номер детали на чертеже:

11

Ось

Заводской номер: 700-47-360-02 Количество на модель: 2
700-47-360-02
2
12

Номер детали на чертеже:

12

Шайба 8.01.0118 ГОСТ 11371-78

Заводской номер: Шайба 8.01.0118 ГОСТ 11371-78 Количество на модель: 4
Шайба 8.01.0118 ГОСТ 11371-78
4
12

Номер детали на чертеже:

12

Шайба 8.02.0118 ГОСТ 11371-78

Заводской номер: Шайба 8.02.0118 ГОСТ 11371-78 Количество на модель: 4
Шайба 8.02.0118 ГОСТ 11371-78
4
13

Номер детали на чертеже:

13

Шплинт 1.6Х16.0118 ГОСТ 397-79

Заводской номер: Шплинт 1.6Х16.0118 ГОСТ 397-79 Количество на модель: 4
Шплинт 1.6Х16.0118 ГОСТ 397-79
4
14

Номер детали на чертеже:

14

Шплинт 2.5Х16.0118 ГОСТ 397-79

Заводской номер: Шплинт 2.5Х16.0118 ГОСТ 397-79 Количество на модель: 2
Шплинт 2.5Х16.0118 ГОСТ 397-79
2
15

Номер детали на чертеже:

15

Ручка

Заводской номер: 533-9-62-44-004-1К Количество на модель: 1
533-9-62-44-004-1К
1
16

Номер детали на чертеже:

16

Зацеп

Заводской номер: 533-0-62-44-003-1К Количество на модель: 1
533-0-62-44-003-1К
1
17

Номер детали на чертеже:

17

Пружина

Заводской номер: 672-38-387 Количество на модель: 2
672-38-387
2
18

Номер детали на чертеже:

18

Ролик

Заводской номер: 533-0-62-44-006-1К Количество на модель: 4
533-0-62-44-006-1К
4
19

Номер детали на чертеже:

19

Валик

Заводской номер: 533-0-62-44-007-1К Количество на модель: 2
533-0-62-44-007-1К
2
20

Номер детали на чертеже:

20

Гайка М8-6Н.6.019 ГОСТ 5915-70

Заводской номер: Гайка М8-6Н.6.019 ГОСТ 5915-70 Количество на модель: 2
Гайка М8-6Н.6.019 ГОСТ 5915-70
2
21

Номер детали на чертеже:

21

Кольцо В 8.Хим.Окс.прм ГОСТ 13942-86

Заводской номер: Кольцо В 8.Хим.Окс.прм ГОСТ 13942-86 Количество на модель: 4
Кольцо В 8.Хим.Окс.прм ГОСТ 13942-86
4
22

Номер детали на чертеже:

22

Указатель

Заводской номер: 533-0-62-44-001-1К Количество на модель: 1
533-0-62-44-001-1К
1
23

Номер детали на чертеже:

23

Винт М3-6gХ25.48.016 ГОСТ 17473-80

Заводской номер: Винт М3-6gХ25.48.016 ГОСТ 17473-80 Количество на модель: 1
Винт М3-6gХ25.48.016 ГОСТ 17473-80
1
24

Номер детали на чертеже:

24

Шайба 3 Т 65Г О5 ГОСТ 6402-70

Заводской номер: Шайба 3 Т 65Г О5 ГОСТ 6402-70 Количество на модель: 1
Шайба 3 Т 65Г О5 ГОСТ 6402-70
1
25

Номер детали на чертеже:

25

Амортизатор сиденья гидравлический АС 20-075.00.000У ТУ 23.1.118-89

Заводской номер: Амортизатор сиденья гидравлический АС 20 Количество на модель: 1
Амортизатор сиденья гидравлический АС 20
1
26

Номер детали на чертеже:

26

Рама

Заводской номер: 533-9-62-44-003-1К Количество на модель: 1
533-9-62-44-003-1К
1
28

Номер детали на чертеже:

28

Втулка

Заводской номер: 533-0-62-44-016-1К Количество на модель: 4
533-0-62-44-016-1К
4
29

Номер детали на чертеже:

29

Рукоятка

Заводской номер: 533-9-62-44-005-1К Количество на модель: 1
533-9-62-44-005-1К
1
30

Номер детали на чертеже:

30

Стержень

Заводской номер: 533-9-62-44-007-1К Количество на модель: 1
533-9-62-44-007-1К
1
31

Номер детали на чертеже:

31

Кольцо В15.0118 ГОСТ 13942-86

Заводской номер: Кольцо В15.0118 ГОСТ 13942-86 Количество на модель: 1
Кольцо В15.0118 ГОСТ 13942-86
1
32

Номер детали на чертеже:

32

Рукоятка управления

Заводской номер: А13.05.000 Количество на модель: 1
А13.05.000
1
33

Номер детали на чертеже:

33

Пружина

Заводской номер: 672-38-388 Количество на модель: 1
672-38-388
1
34

Номер детали на чертеже:

34

Упор

Заводской номер: 533-0-62-44-008-1К Количество на модель: 2
533-0-62-44-008-1К
2
35

Номер детали на чертеже:

35

Скоба

Заводской номер: 533-0-62-44-002-1К Количество на модель: 2
533-0-62-44-002-1К
2
36

Номер детали на чертеже:

36

Винт М5-6gХ12.48.016 ГОСТ 17473-80

Заводской номер: Винт М5-6gХ12.48.016 ГОСТ 17473-80 Количество на модель: 4
Винт М5-6gХ12.48.016 ГОСТ 17473-80
4
37

Номер детали на чертеже:

37

Гайка М5-6Н.6.016 ГОСТ 5915-70

Заводской номер: Гайка М5-6Н.6.016 ГОСТ 5915-70 Количество на модель: 4
Гайка М5-6Н.6.016 ГОСТ 5915-70
4
38

Номер детали на чертеже:

38

Шайба 5 Т 65Г 06 ГОСТ 6402-70

Заводской номер: Шайба 5 Т 65Г 06 ГОСТ 6402-70 Количество на модель: 4
Шайба 5 Т 65Г 06 ГОСТ 6402-70
4
39

Номер детали на чертеже:

39

Шайба 5.02.0118 ГОСТ 11371-78

Заводской номер: Шайба 5.02.0118 ГОСТ 11371-78 Количество на модель: 4
Шайба 5.02.0118 ГОСТ 11371-78
4
39

Номер детали на чертеже:

39

Шайба 5.01.0118 ГОСТ 11371-78

Заводской номер: Шайба 5.01.0118 ГОСТ 11371-78 Количество на модель: 4
Шайба 5.01.0118 ГОСТ 11371-78
4
40

Номер детали на чертеже:

40

Втулка

Заводской номер: 533-0-62-44-004-1К Количество на модель: 4
533-0-62-44-004-1К
4
41

Номер детали на чертеже:

41

Амортизатор

Заводской номер: 765-60-671 Количество на модель: 1
765-60-671
1
42

Номер детали на чертеже:

42

Кронштейн

Заводской номер: 533-9-62-44-002-1К Количество на модель: 1
533-9-62-44-002-1К
1
