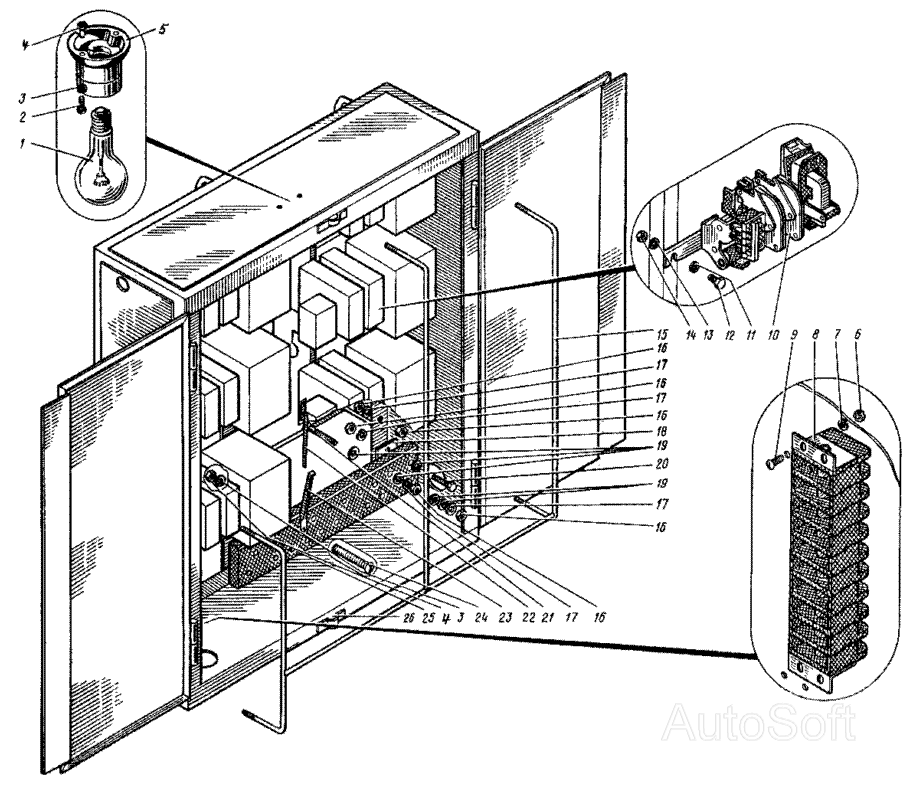

Панель №2. (23-21090А) КДЭ-163. Каталог 2002г.

Установка электрооборудования на кузове крана. (23-21060Б) КДЭ-163 Пульт управления. (23-21120) КДЭ-163

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Лампа накаливания М012-40

Заводской номер: 1182 Количество на модель: 1
1182
1
2

Номер детали на чертеже:

2

Винт М4х8

Заводской номер: 17473 Количество на модель: 2
17473
2
3

Номер детали на чертеже:

3

Шайба 12.65Г

Заводской номер: 6402 Количество на модель: 6
6402
6
4

Номер детали на чертеже:

4

Гайка М8

Заводской номер: 5915 Количество на модель: 6
5915
6
5

Номер детали на чертеже:

5

Патрон Е27 ФП-02

Заводской номер: 2746 Количество на модель: 1
2746
1
8

Номер детали на чертеже:

8

Блок зажимов Б3Н19-2131203

Заводской номер: 16.526.108 Количество на модель: 1
16.526.108
1
10

Номер детали на чертеже:

10

Контактор переменного тока КТ 6013

Заводской номер: 16-524.002 Количество на модель: 6
16-524.002
6
11

Номер детали на чертеже:

11

Шайба 12

Заводской номер: 11371 Количество на модель: 12
11371
12
12

Номер детали на чертеже:

12

Болт М12х25

Заводской номер: 7798 Количество на модель: 12
7798
12
15

Номер детали на чертеже:

15

Каркас струнок

Заводской номер: 23-21091-05 Количество на модель: 1
23-21091-05
1
18

Номер детали на чертеже:

18

Прокладка

Заводской номер: 4-21982-37 Количество на модель: 4
4-21982-37
4
21

Номер детали на чертеже:

21

Болт

Заводской номер: 4-21082-34А Количество на модель: 16
4-21082-34А
16
22

Номер детали на чертеже:

22

Рычаг верхний

Заводской номер: 23-21081-12 Количество на модель: 1
23-21081-12
1
23

Номер детали на чертеже:

23

Рычаг нижний

Заводской номер: 23-21081-13 Количество на модель: 1
23-21081-13
1
24

Номер детали на чертеже:

24

Винт М4х30

Заводской номер: 174731 Количество на модель: 4
174731
4
25

Номер детали на чертеже:

25

Плита

Заводской номер: 23-21091-08 Количество на модель: 1
23-21091-08
1
26

Номер детали на чертеже:

26

Каркас

Заводской номер: 23-21091-04 Количество на модель: 1
23-21091-04
1
