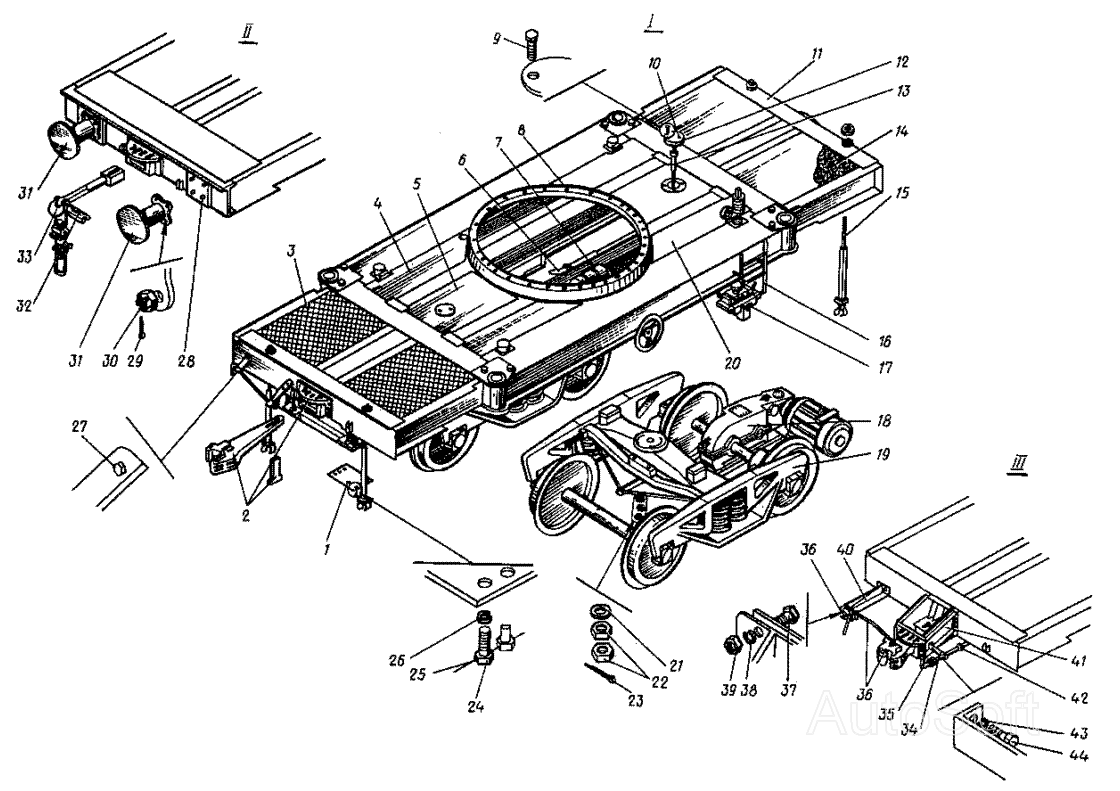

Платформа ходовая. (23-01000, 24-01000) КДЭ-163. Каталог 2002г.

Система питания. (23-05040) КДЭ-163 Рельсовый захват. (Н-01-00) КДЭ-163

Вид отображения:

Детали справа

По ширине экрана

455.35.116

455.35.012

1

2

3

3

3

4

5

6

6

7

7

8

9

10

11

11

12

13

14

15

16

16

17

17

18

19

20

21

22

23

25

26

28

30

31

31

32

33

34

35

36

37

39

40

41

42

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Расцепной рычаг (комплект)

Заводской номер: 455.35.116 Количество на модель: 2

455.35.116

2

Номер детали на чертеже:

Кронштейн в сборе (комплект)

Заводской номер: 455.35.012 Количество на модель: 2

455.35.012

2

1

Номер детали на чертеже:

1

Планка

Заводской номер: У-17А Количество на модель: 2

У-17А

2

2

Номер детали на чертеже:

2

Устройство автосцепное (комплект)

Заводской номер: 106.00.000-0 Количество на модель: 1

106.00.000-0

1

3

Номер детали на чертеже:

3

Лист левый

Заводской номер: 24-01010-02 Количество на модель:

24-01010-02

3

Номер детали на чертеже:

3

Лист

Заводской номер: 17-01070-05 Количество на модель: 4

17-01070-05

4

3

Номер детали на чертеже:

3

Лист правый

Заводской номер: 24-01010-03 Количество на модель:

24-01010-03

4

Номер детали на чертеже:

4

Лист

Заводской номер: 4-01-70-06 Количество на модель: 1

4-01-70-06

1

5

Номер детали на чертеже:

5

Лист

Заводской номер: 4-01070-07 Количество на модель: 2

4-01070-07

2

6

Номер детали на чертеже:

6

Передача тормозная рычажная

Заводской номер: 23-01050 Количество на модель: 1

23-01050

1

6

Номер детали на чертеже:

6

Передача тормозная рычажная

Заводской номер: 24-01050 Количество на модель:

24-01050

7

Номер детали на чертеже:

7

Оборудование тормозное пневматическое

Заводской номер: 23-01060 Количество на модель: 1

23-01060

1

7

Номер детали на чертеже:

7

Оборудование тормозное пневматическое

Заводской номер: 24-01060 Количество на модель:

24-01060

8

Номер детали на чертеже:

8

Нижнее опорное кольцо

Заводской номер: 17-01020-56Б Количество на модель: 1

17-01020-56Б

1

9

Номер детали на чертеже:

9

Болт М12х25

Заводской номер: 7798 Количество на модель: 6

7798

6

10

Номер детали на чертеже:

10

Крышка

Заводской номер: У-11 Количество на модель: 2

У-11

2

11

Номер детали на чертеже:

11

Рама ходовой платформы

Заводской номер: 24-01020А Количество на модель:

24-01020А

11

Номер детали на чертеже:

11

Рама ходовой платформы

Заводской номер: 23-01020 Количество на модель: 1

23-01020

1

12

Номер детали на чертеже:

12

Прокладка

Заводской номер: 4-01010-06 Количество на модель: 2

4-01010-06

2

13

Номер детали на чертеже:

13

Шкворень

Заводской номер: 23-01010-09/1 Количество на модель: 2

23-01010-09/1

2

14

Номер детали на чертеже:

14

Магнитный железняк дробленый

Заводской номер: Магнитный железняк дробленый Количество на модель:

Магнитный железняк дробленый

15

Номер детали на чертеже:

15

Рельсовый захват

Заводской номер: Н-01-00 Количество на модель: 4

Н-01-00

4

16

Номер детали на чертеже:

16

Подножка

Заводской номер: 23-01010-11 Количество на модель: 2

23-01010-11

2

16

Номер детали на чертеже:

16

Подножка

Заводской номер: 24-01010-04 Количество на модель:

24-01010-04

17

Номер детали на чертеже:

17

Выключатель рессор

Заводской номер: 23-01030В Количество на модель: 4

23-01030В

4

17

Номер детали на чертеже:

17

Выключатель рессор

Заводской номер: 24-01030В Количество на модель:

24-01030В

18

Номер детали на чертеже:

18

Механизм передвижения

Заводской номер: 23-09000 Количество на модель: 2

23-09000

2

19

Номер детали на чертеже:

19

Тележка модель 18-100

Заводской номер: 100.00.000-0 Количество на модель: 2

100.00.000-0

2

20

Номер детали на чертеже:

20

Лист

Заводской номер: 23-01010-12 Количество на модель: 3

23-01010-12

3

21

Номер детали на чертеже:

21

Шайба 12

Заводской номер: 11371 Количество на модель: 2

11371

2

22

Номер детали на чертеже:

22

Гайка М36

Заводской номер: 5916 Количество на модель: 4

5916

4

23

Номер детали на чертеже:

23

Шплинт 3,2х32

Заводской номер: 397 Количество на модель: 2

397

2

25

Номер детали на чертеже:

25

Развязка 0,4 L=450 мм

Заводской номер: 23-01010-14 Количество на модель: 8

23-01010-14

8

26

Номер детали на чертеже:

26

Шайба 12.65Г

Заводской номер: 6402 Количество на модель: 16

6402

16

28

Номер детали на чертеже:

28

Болт 2М24х105

Заводской номер: 23-01020-104 Количество на модель: 16

23-01020-104

16

30

Номер детали на чертеже:

30

Гайка М24

Заводской номер: 5932 Количество на модель: 16

5932

16

31

Номер детали на чертеже:

31

Буфер грузового четырехосного вагона (комплект)

Заводской номер: 4-07-29 Количество на модель:

4-07-29

31

Номер детали на чертеже:

31

Буфер грузового четырехосного вагона (комплект)

Заводской номер: 4-07-28 Количество на модель: 1

4-07-28

1

32

Номер детали на чертеже:

32

Скоба под крюк

Заводской номер: 4-01020-86 Количество на модель: 2

4-01020-86

2

33

Номер детали на чертеже:

33

Тяговый крюк с тендера паровоза

Заводской номер: Тяговый крюк с тендера паровоза Количество на модель: 2

Тяговый крюк с тендера паровоза

2

34

Номер детали на чертеже:

34

Кронштейн

Заводской номер: 23-01090-05 Количество на модель: 2

23-01090-05

2

35

Номер детали на чертеже:

35

Труба

Заводской номер: 23-01090-04 Количество на модель: 2

23-01090-04

2

36

Номер детали на чертеже:

36

Головка с механизмом (комплект)

Заводской номер: 455.35.011 Количество на модель: 2

455.35.011

2

37

Номер детали на чертеже:

37

Болт М6х30

Заводской номер: 7805 Количество на модель: 8

7805

8

39

Номер детали на чертеже:

39

Гайка М6

Заводской номер: 5927 Количество на модель: 4

5927

4

40

Номер детали на чертеже:

40

Кронштейн

Заводской номер: 5-01090-03 Количество на модель: 2

5-01090-03

2

41

Номер детали на чертеже:

41

Кронштейн

Заводской номер: 23-01090-01 Количество на модель: 2

23-01090-01

2

42

Номер детали на чертеже:

42

Муфта короткая 25 ст.

Заводской номер: 8966 Количество на модель:

8966
