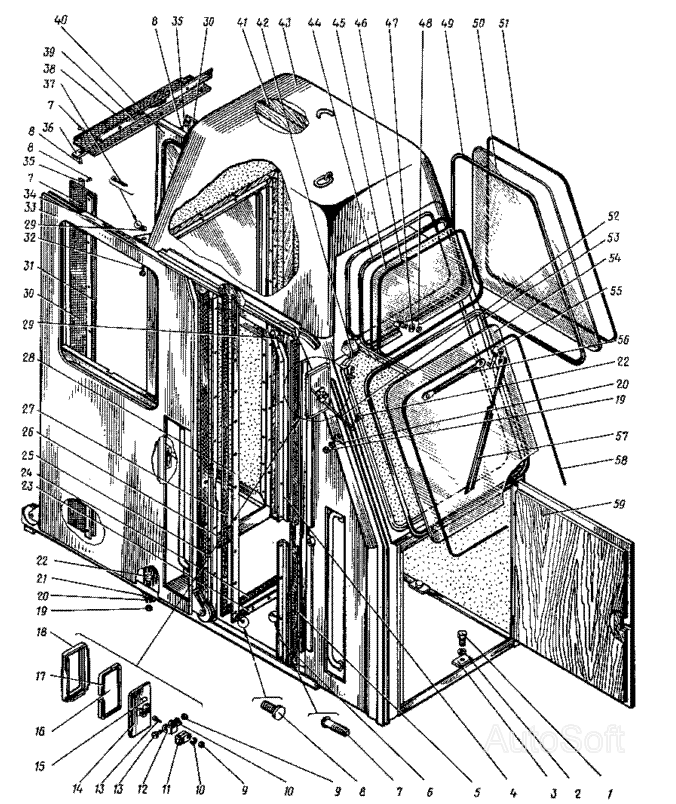

Кабина машиниста. (23-17000А) КДЭ-163. Каталог 2002г.

Оборудование кабины машиниста. (23-00070Б) КДЭ-163

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт М12х25

Заводской номер: 7798 Количество на модель: 4
7798
4
2

Номер детали на чертеже:

2

Шайба 12.65Г

Заводской номер: 6402 Количество на модель: 4
6402
4
3

Номер детали на чертеже:

3

Планка

Заводской номер: 4-22010-09 Количество на модель: 3
4-22010-09
3
4

Номер детали на чертеже:

4

Угольник

Заводской номер: 23-22030-66 Количество на модель: 1
23-22030-66
1
5

Номер детали на чертеже:

5

Уплотнение

Заводской номер: 23-22030-53 Количество на модель: 1
23-22030-53
1
6

Номер детали на чертеже:

6

Угольник

Заводской номер: 23-22030-65 Количество на модель: 1
23-22030-65
1
7

Номер детали на чертеже:

7

Шуруп А4х25

Заводской номер: 1144 Количество на модель: 56
1144
56
8

Номер детали на чертеже:

8

Винт М4х8

Заводской номер: 17473 Количество на модель: 71
17473
71
9

Номер детали на чертеже:

9

Гайка М6

Заводской номер: 5927 Количество на модель: 2
5927
2
11

Номер детали на чертеже:

11

Хомут

Заводской номер: 17-22180-06 Количество на модель: 1
17-22180-06
1
12

Номер детали на чертеже:

12

Проушина

Заводской номер: 17-22180-04 Количество на модель: 1
17-22180-04
1
13

Номер детали на чертеже:

13

Болт М6х30

Заводской номер: 7805 Количество на модель: 2
7805
2
14

Номер детали на чертеже:

14

Крышка

Заводской номер: 17-22180-01/2 Количество на модель: 1
17-22180-01/2
1
15

Номер детали на чертеже:

15

Втулка

Заводской номер: 17-22180-05 Количество на модель: 1
17-22180-05
1
16

Номер детали на чертеже:

16

Зеркало

Заводской номер: 17-22180-01/1 Количество на модель: 1
17-22180-01/1
1
17

Номер детали на чертеже:

17

Резина П-образная 11х4, L=580 мм

Заводской номер: У-81 Количество на модель: 1
У-81
1
18

Номер детали на чертеже:

18

Рамка

Заводской номер: 17-22180-0173 Количество на модель: 1
17-22180-0173
1
19

Номер детали на чертеже:

19

Гайка М8

Заводской номер: 5915 Количество на модель: 3
5915
3
21

Номер детали на чертеже:

21

Угольник

Заводской номер: 17-22010-14 Количество на модель: 2
17-22010-14
2
23

Номер детали на чертеже:

23

Полоса

Заводской номер: 23-17210-12 Количество на модель: 2
23-17210-12
2
24

Номер детали на чертеже:

24

Уплотнение

Заводской номер: 23-17210-09 Количество на модель: 2
23-17210-09
2
25

Номер детали на чертеже:

25

Уплотнение

Заводской номер: 17-22030-59 Количество на модель: 1
17-22030-59
1
26

Номер детали на чертеже:

26

Угольник

Заводской номер: 23-22030-52 Количество на модель: 1
23-22030-52
1
27

Номер детали на чертеже:

27

Уплотнение

Заводской номер: 23-17210-08 Количество на модель: 2
23-17210-08
2
28

Номер детали на чертеже:

28

Полоса

Заводской номер: 23-17210-07 Количество на модель: 2
23-17210-07
2
29

Номер детали на чертеже:

29

Гайка М12

Заводской номер: 5918 Количество на модель: 2
5918
2
30

Номер детали на чертеже:

30

Уплотнение

Заводской номер: 23-17000-02 Количество на модель: 2
23-17000-02
2
31

Номер детали на чертеже:

31

Полоса

Заводской номер: 23-17000-03 Количество на модель: 2
23-17000-03
2
32

Номер детали на чертеже:

32

Болт

Заводской номер: 17-22030-63 Количество на модель: 1
17-22030-63
1
33

Номер детали на чертеже:

33

Дверь кабины боковая

Заводской номер: 23-22030 Количество на модель: 1
23-22030
1
34

Номер детали на чертеже:

34

Угольник

Заводской номер: 17-22030-45 Количество на модель: 1
17-22030-45
1
35

Номер детали на чертеже:

35

Полоса

Заводской номер: 23-17000-01 Количество на модель: 2
23-17000-01
2
36

Номер детали на чертеже:

36

Полоса

Заводской номер: 23-17000-06 Количество на модель: 1
23-17000-06
1
37

Номер детали на чертеже:

37

Шплинт 3,2х32

Заводской номер: 397 Количество на модель: 2
397
2
38

Номер детали на чертеже:

38

Уплотнение

Заводской номер: 23-17000-05 Количество на модель: 1
23-17000-05
1
39

Номер детали на чертеже:

39

Полоса

Заводской номер: 23-17000-04 Количество на модель: 1
23-17000-04
1
40

Номер детали на чертеже:

40

Дверь внутренняя

Заводской номер: 23-17210 Количество на модель: 1
23-17210
1
41

Номер детали на чертеже:

41

Утепление кабины

Заводской номер: 23-17070 Количество на модель: 1
23-17070
1
42

Номер детали на чертеже:

42

Установка электростеклоочистителя СЛ-201

Заводской номер: 23-17050А Количество на модель: 1
23-17050А
1
43

Номер детали на чертеже:

43

Каркас кабины машиниста

Заводской номер: 23-17190 Количество на модель: 1
23-17190
1
44

Номер детали на чертеже:

44

Резина профилированная L=1490 мм

Заводской номер: У-100 Количество на модель: 1
У-100
1
45

Номер детали на чертеже:

45

Стекло

Заводской номер: 17-22053-10 Количество на модель: 1
17-22053-10
1
46

Номер детали на чертеже:

46

Резина замковая L=1490 мм

Заводской номер: У-101 Количество на модель: 1
У-101
1
47

Номер детали на чертеже:

47

Шайба 12

Заводской номер: 11371 Количество на модель: 1
11371
1
50

Номер детали на чертеже:

50

Стекло

Заводской номер: 17-22051-51 Количество на модель: 1
17-22051-51
1
52

Номер детали на чертеже:

52

Штатив

Заводской номер: 17-22180-02 Количество на модель: 1
17-22180-02
1
54

Номер детали на чертеже:

54

Стекло

Заводской номер: 17-22053-52 Количество на модель: 1
17-22053-52
1
55

Номер детали на чертеже:

55

Рычаг щеточный с держателем

Заводской номер: 23-22054-13 Количество на модель: 1
23-22054-13
1
56

Номер детали на чертеже:

56

Тяга

Заводской номер: 17-22054-29 Количество на модель: 1
17-22054-29
1
57

Номер детали на чертеже:

57

Щетка

Заводской номер: 4-22054-31 Количество на модель: 1
4-22054-31
1
59

Номер детали на чертеже:

59

Дверь передняя

Заводской номер: 23-22120 Количество на модель: 1
23-22120
1
