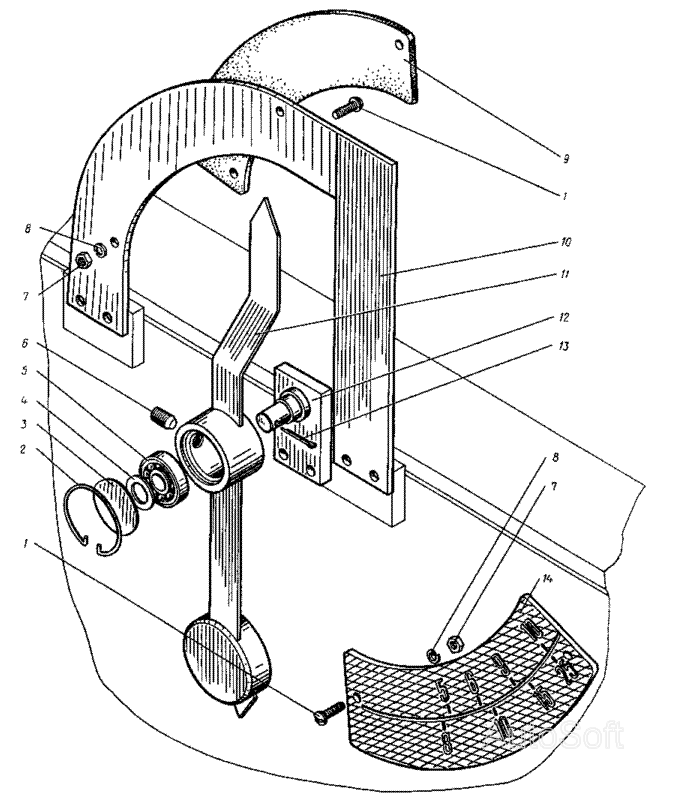

Указатель грузоподъемности. (23-15050) КДЭ-163. Каталог 2002г.

Головка стрелы. (24-15040) КДЭ-163 Успокоитель грейфера. (23-15070) КДЭ-163

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Винт М4х8

Заводской номер: 17473 Количество на модель: 4
17473
4
2

Номер детали на чертеже:

2

Пружина

Заводской номер: У-40 Количество на модель: 1
У-40
1
3

Номер детали на чертеже:

3

Заглушка

Заводской номер: У-42 Количество на модель: 1
У-42
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: У-43 Количество на модель: 1
У-43
1
5

Номер детали на чертеже:

5

Подшипник 317

Заводской номер: 8338 Количество на модель: 1
8338
1
6

Номер детали на чертеже:

6

Винт M12х45

Заводской номер: 1476 Количество на модель: 1
1476
1
7

Номер детали на чертеже:

7

Гайка М8

Заводской номер: 5915 Количество на модель: 4
5915
4
8

Номер детали на чертеже:

8

Шайба 12.65Г

Заводской номер: 6402 Количество на модель: 4
6402
4
9

Номер детали на чертеже:

9

Сектор грузоуказателя

Заводской номер: 4-15050-14 Количество на модель: 1
4-15050-14
1
10

Номер детали на чертеже:

10

Стойка

Заводской номер: 23-15050-01 Количество на модель: 1
23-15050-01
1
11

Номер детали на чертеже:

11

Указатель

Заводской номер: 23-15050-02 Количество на модель: 1
23-15050-02
1
12

Номер детали на чертеже:

12

Опора

Заводской номер: 23-15050-03 Количество на модель: 1
23-15050-03
1
13

Номер детали на чертеже:

13

Шплинт 3,2х32

Заводской номер: 397 Количество на модель: 1
397
1
14

Номер детали на чертеже:

14

Сектор грузоуказателя

Заводской номер: 4-15050-13 Количество на модель: 1
4-15050-13
1
