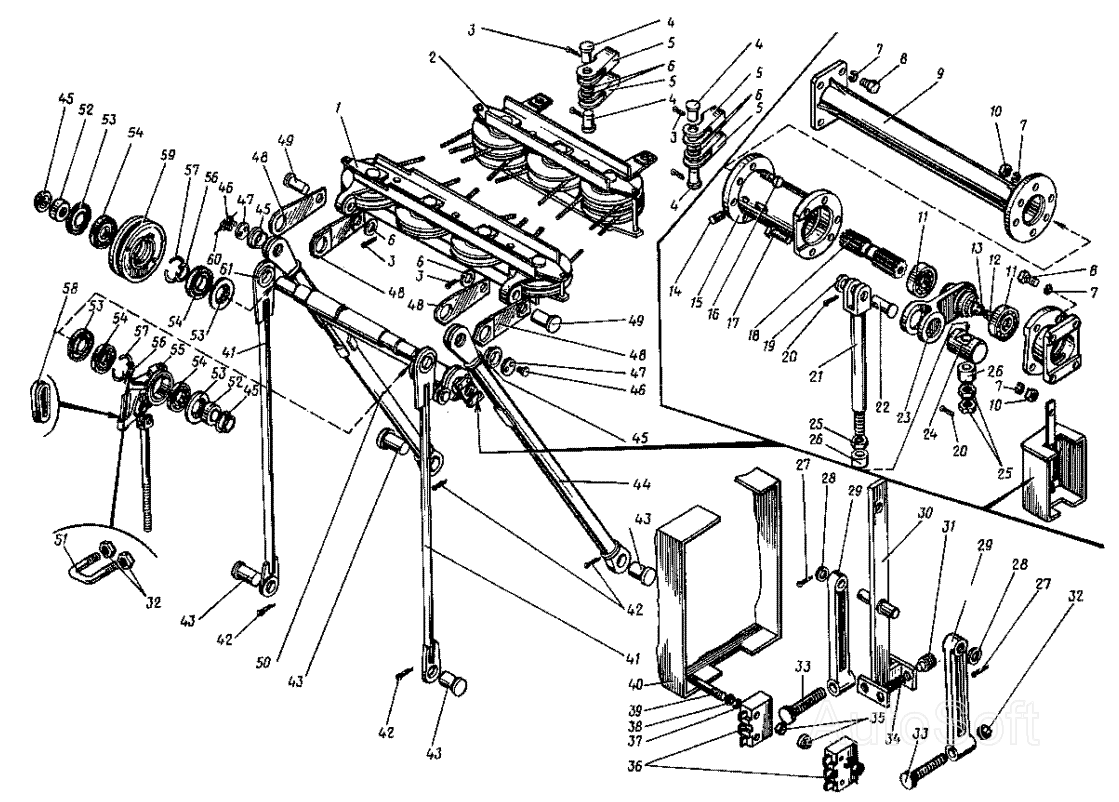

Портал и ограничитель грузоподъемности. (17-10000Б, 18-10000Б) КДЭ-163. Каталог 2002г.

Подвеска шарнирная. (23-09070) КДЭ-163 Траверса неподвижная. (23-10030) КДЭ-163

Вид отображения:

Детали справа

По ширине экрана

1

1

2

2

3

4

5

6

7

8

9

10

11

14

15

17

18

19

21

23

24

26

29

30

31

33

34

35

36

38

39

40

41

43

44

44

45

47

48

50

50

51

52

53

55

55

56

57

58

59

60

61

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Траверса неподвижная

Заводской номер: 23-10030 Количество на модель: 1

23-10030

1

1

Номер детали на чертеже:

1

Траверса неподвижная

Заводской номер: 24-10030 Количество на модель:

24-10030

2

Номер детали на чертеже:

2

Траверса подвижная

Заводской номер: 23-10040 Количество на модель: 1

23-10040

1

2

Номер детали на чертеже:

2

Траверса подвижная

Заводской номер: 24-10040 Количество на модель:

24-10040

3

Номер детали на чертеже:

3

Шплинт 3,2х32

Заводской номер: 397 Количество на модель: 6

397

6

4

Номер детали на чертеже:

4

Валик 30Х5х70/63

Заводской номер: 6024 Количество на модель: 4

6024

4

5

Номер детали на чертеже:

5

Втулка клиновая 26

Заводской номер: 677 Количество на модель: 4

677

4

6

Номер детали на чертеже:

6

Шайба 40

Заводской номер: 694 Количество на модель: 6

694

6

7

Номер детали на чертеже:

7

Шайба 12.65Г

Заводской номер: 6402 Количество на модель: 19

6402

19

8

Номер детали на чертеже:

8

Болт М12х25

Заводской номер: 7798 Количество на модель: 8

7798

8

9

Номер детали на чертеже:

9

Распорка

Заводской номер: 23-10020-28 Количество на модель: 1

23-10020-28

1

10

Номер детали на чертеже:

10

Гайка М8

Заводской номер: 5915 Количество на модель: 11

5915

11

11

Номер детали на чертеже:

11

Подшипник 317

Заводской номер: 8338 Количество на модель: 2

8338

2

14

Номер детали на чертеже:

14

Винт M12х45

Заводской номер: 1476 Количество на модель: 1

1476

1

15

Номер детали на чертеже:

15

Вал торсионный

Заводской номер: 4-10020-20А Количество на модель: 1

4-10020-20А

1

17

Номер детали на чертеже:

17

Болт M16х60

Заводской номер: 7817 Количество на модель: 5

7817

5

18

Номер детали на чертеже:

18

Вал торсионный

Заводской номер: 4-10020-21А Количество на модель: 1

4-10020-21А

1

19

Номер детали на чертеже:

19

Шайба 12

Заводской номер: 11371 Количество на модель: 1

11371

1

21

Номер детали на чертеже:

21

Тяга

Заводской номер: 17-10020-10 Количество на модель: 1

17-10020-10

1

23

Номер детали на чертеже:

23

Рычаг

Заводской номер: 4-10020-18А Количество на модель: 1

4-10020-18А

1

24

Номер детали на чертеже:

24

Валик

Заводской номер: 4-10020-17 Количество на модель: 1

4-10020-17

1

26

Номер детали на чертеже:

26

Втулка

Заводской номер: 4-10020-11 Количество на модель: 2

4-10020-11

2

29

Номер детали на чертеже:

29

Рычаг

Заводской номер: 4-10020-23А Количество на модель: 2

4-10020-23А

2

30

Номер детали на чертеже:

30

Рычаг

Заводской номер: 4-10020-16 Количество на модель: 1

4-10020-16

1

31

Номер детали на чертеже:

31

Винт

Заводской номер: 13-10020-15 Количество на модель: 2

13-10020-15

2

33

Номер детали на чертеже:

33

Упор регулируемый

Заводской номер: 4-10020-12 Количество на модель: 2

4-10020-12

2

34

Номер детали на чертеже:

34

Пружина

Заводской номер: 4-10020-14 Количество на модель: 2

4-10020-14

2

35

Номер детали на чертеже:

35

Прокладка

Заводской номер: 4-10020-13Г Количество на модель: 4

4-10020-13Г

4

36

Номер детали на чертеже:

36

Микропереключатель МП-2102

Заводской номер: 16-526.012 Количество на модель: 2

16-526.012

2

38

Номер детали на чертеже:

38

Гайка М6

Заводской номер: 5927 Количество на модель: 4

5927

4

39

Номер детали на чертеже:

39

Шпилька

Заводской номер: 4-10020-34 Количество на модель: 2

4-10020-34

2

40

Номер детали на чертеже:

40

Кожух

Заводской номер: 17-10020-35 Количество на модель: 1

17-10020-35

1

41

Номер детали на чертеже:

41

Раскос

Заводской номер: 4-10020-02 Количество на модель: 2

4-10020-02

2

43

Номер детали на чертеже:

43

Валик

Заводской номер: 4-10010-01А Количество на модель: 4

4-10010-01А

4

44

Номер детали на чертеже:

44

Подкос

Заводской номер: 23-10020-01 Количество на модель: 1

23-10020-01

1

44

Номер детали на чертеже:

44

Подкос

Заводской номер: 24-10020-01 Количество на модель:

24-10020-01

45

Номер детали на чертеже:

45

Втулка

Заводской номер: 4-10020-05 Количество на модель: 4

4-10020-05

4

47

Номер детали на чертеже:

47

Шайба

Заводской номер: 4-10020-04 Количество на модель: 2

4-10020-04

2

48

Номер детали на чертеже:

48

Щековина

Заводской номер: 4-10020-03 Количество на модель: 4

4-10020-03

4

50

Номер детали на чертеже:

50

Подкос

Заводской номер: 23-10020-37 Количество на модель: 1

23-10020-37

1

50

Номер детали на чертеже:

50

Подкос

Заводской номер: 24-10020-37 Количество на модель:

24-10020-37

51

Номер детали на чертеже:

51

Хомутик

Заводской номер: 23-10010-08 Количество на модель: 1

23-10010-08

1

52

Номер детали на чертеже:

52

Втулка распорная

Заводской номер: 4-10020-07А Количество на модель: 2

4-10020-07А

2

53

Номер детали на чертеже:

53

Крышка

Заводской номер: Н-18040-06 Количество на модель: 4

Н-18040-06

4

55

Номер детали на чертеже:

55

Кулачок

Заводской номер: 24-10050 Количество на модель:

24-10050

55

Номер детали на чертеже:

55

Кулачок

Заводской номер: 23-10050 Количество на модель: 1

23-10050

1

56

Номер детали на чертеже:

56

Кольцо распорное

Заводской номер: Н-18040-16 Количество на модель: 2

Н-18040-16

2

57

Номер детали на чертеже:

57

Кольцо пружинное

Заводской номер: Н-18040-08 Количество на модель: 2

Н-18040-08

2

58

Номер детали на чертеже:

58

Клин 21,5

Заводской номер: 696 Количество на модель: 1

696

1

59

Номер детали на чертеже:

59

Блок

Заводской номер: 4-10020-08 Количество на модель: 1

4-10020-08

1

60

Номер детали на чертеже:

60

Проволока 0,4 L=260 мм

Заводской номер: 3282 Количество на модель: 1

3282

1

61

Номер детали на чертеже:

61

Ось портала

Заводской номер: 4-10020-06 Количество на модель: 1

4-10020-06

1
