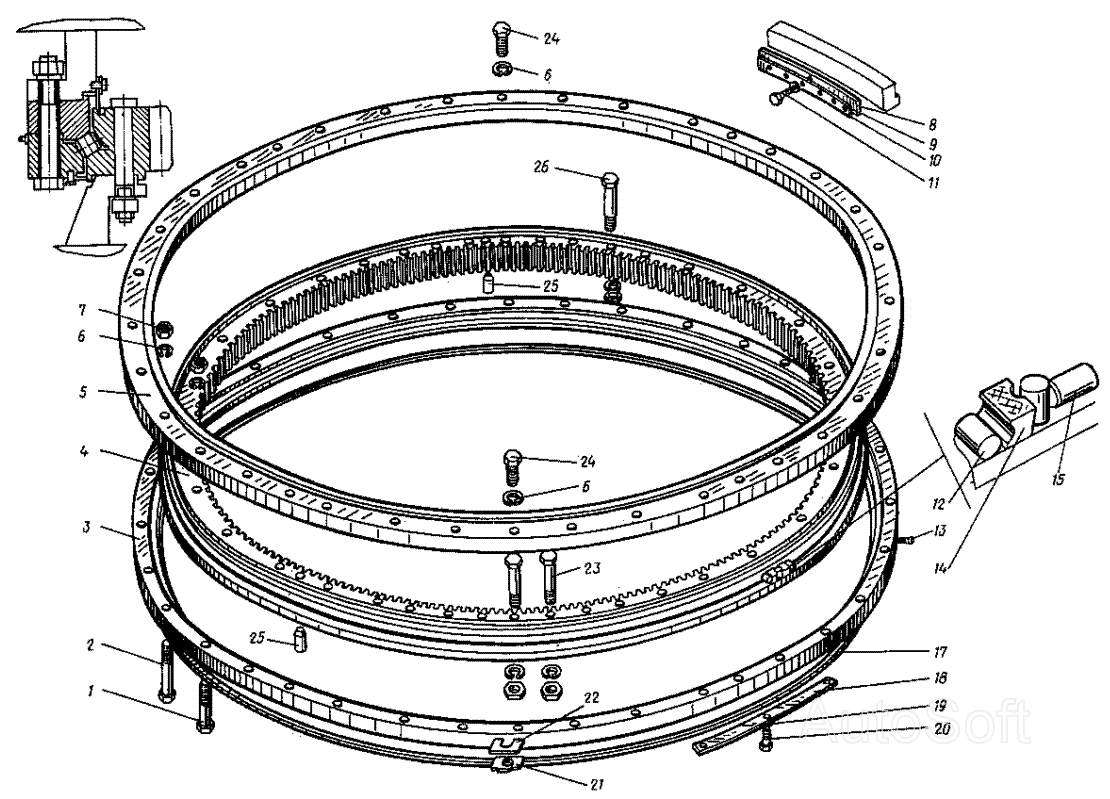

Опорно-поворотное устройство. (17-03000Б) КДЭ-163. Каталог 2002г.

Оборудование поворотной рамы. (23-02000А, 24-02000А) КДЭ-163 Аутригер. (4-04020, 5-04020) КДЭ-163

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 17-03010-14 Количество на модель: 28
Удалить из закладок
В закладки
17-03010-14
28
2

Номер детали на чертеже:

2

Болт

Заводской номер: 17-03010-18 Количество на модель: 6
Удалить из закладок
В закладки
17-03010-18
6
3

Номер детали на чертеже:

3

Кольцо нижнее

Заводской номер: 17-03010-09Б Количество на модель: 1
Удалить из закладок
В закладки
17-03010-09Б
1
4

Номер детали на чертеже:

4

Шестерня

Заводской номер: 17-03010-11Б Количество на модель: 1
Удалить из закладок
В закладки
17-03010-11Б
1
5

Номер детали на чертеже:

5

Кольцо верхнее

Заводской номер: 17-03010-08Б Количество на модель: 1
Удалить из закладок
В закладки
17-03010-08Б
1
6

Номер детали на чертеже:

6

Шайба 12.65Г

Заводской номер: 6402 Количество на модель: 72
Удалить из закладок
В закладки
6402
72
7

Номер детали на чертеже:

7

Гайка М24х1,5

Заводской номер: 23-03010-19 Количество на модель: 70
Удалить из закладок
В закладки
23-03010-19
70
8

Номер детали на чертеже:

8

Полоса

Заводской номер: 17-03010-03А Количество на модель: 1
Удалить из закладок
В закладки
17-03010-03А
1
9

Номер детали на чертеже:

9

Полоса

Заводской номер: 17-03010-01А Количество на модель: 4
Удалить из закладок
В закладки
17-03010-01А
4
11

Номер детали на чертеже:

11

Болт М12х25

Заводской номер: 7798 Количество на модель: 24
Удалить из закладок
В закладки
7798
24
12

Номер детали на чертеже:

12

Ролик У 03х29,4НР

Заводской номер: Н-31-58 Количество на модель: 144
Удалить из закладок
В закладки
Н-31-58
144
13

Номер детали на чертеже:

13

Масленка 1.2Кд.6

Заводской номер: 19853 Количество на модель: 6
Удалить из закладок
В закладки
19853
6
14

Номер детали на чертеже:

14

Сухарь

Заводской номер: 17-03010-07 Количество на модель: 144
Удалить из закладок
В закладки
17-03010-07
144
15

Номер детали на чертеже:

15

Компенсатор

Заводской номер: 17-03010-13 Количество на модель: 1
Удалить из закладок
В закладки
17-03010-13
1
17

Номер детали на чертеже:

17

Кольцо уплотнительное

Заводской номер: 17-03010-10 Количество на модель: 1
Удалить из закладок
В закладки
17-03010-10
1
18

Номер детали на чертеже:

18

Сектор

Заводской номер: 17-03010-05А Количество на модель: 12
Удалить из закладок
В закладки
17-03010-05А
12
21

Номер детали на чертеже:

21

Прокладка нижняя

Заводской номер: 17-03010-17 Количество на модель: 34
Удалить из закладок
В закладки
17-03010-17
34
22

Номер детали на чертеже:

22

Прокладка

Заводской номер: 4-03010-02 Количество на модель: 34
Удалить из закладок
В закладки
4-03010-02
34
23

Номер детали на чертеже:

23

Болт

Заводской номер: 17-03010-16 Количество на модель: 30
Удалить из закладок
В закладки
17-03010-16
30
25

Номер детали на чертеже:

25

Штифт направляющий

Заводской номер: 17-03010-06 Количество на модель: 2
Удалить из закладок
В закладки
17-03010-06
2
26

Номер детали на чертеже:

26

Болт

Заводской номер: 17-03010-15 Количество на модель: 6
Удалить из закладок
В закладки
17-03010-15
6
