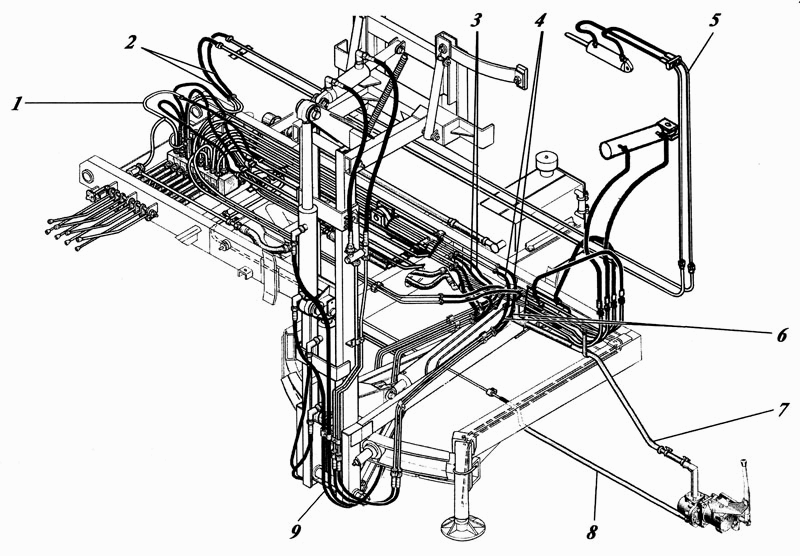

Монтаж гидросистемы КО-440

Фиксатор КО-440 Монтаж гидросистемы на кузове КО-440

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
2
3
3
4
4
5
6
6
7
8
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Монтаж гидросистемы на надрамнике

Заводской номер: КО-440-2.16.20.000 Количество на модель: 1
КО-440-2.16.20.000
1
2

Номер детали на чертеже:

2

Рукав

Заводской номер: РВД-8.00.00.000-01 Количество на модель: 2
РВД-8.00.00.000-01
2
2

Номер детали на чертеже:

2

Рукав М16х1,5

Заводской номер: РВД 28-30-650-У1 Количество на модель: 2
РВД 28-30-650-У1
2
3

Номер детали на чертеже:

3

Рукав

Заводской номер: РВД-12.00.00.000 Количество на модель: 3
РВД-12.00.00.000
3
3

Номер детали на чертеже:

3

Рукав М22х1,5

Заводской номер: РВД-12-21-450-У1 Количество на модель: 3
РВД-12-21-450-У1
3
4

Номер детали на чертеже:

4

Рукав

Заводской номер: РВД-8.00.00.000 Количество на модель: 2
РВД-8.00.00.000
2
4

Номер детали на чертеже:

4

Рукав М16х1,5

Заводской номер: РВД Z8-30-450-У1 Количество на модель: 2
РВД Z8-30-450-У1
2
5

Номер детали на чертеже:

5

Монтаж гидросистемы на кузове

Заводской номер: КО-440-3.96.30.000 Количество на модель: 1
КО-440-3.96.30.000
1
6

Номер детали на чертеже:

6

Рукав

Заводской номер: РВД-12.00.00.000-01 Количество на модель: 2
РВД-12.00.00.000-01
2
6

Номер детали на чертеже:

6

Рукав М22х1,5

Заводской номер: РВД-12-21-650-У1 Количество на модель: 2
РВД-12-21-650-У1
2
7

Номер детали на чертеже:

7

Монтаж гидросистемы на шасси

Заводской номер: КО-440-2.16.10.000 Количество на модель: 1
КО-440-2.16.10.000
1
8

Номер детали на чертеже:

8

Рукав

Заводской номер: РВД-12.00.00.000-02 Количество на модель: 1
РВД-12.00.00.000-02
1
8

Номер детали на чертеже:

8

Рукав

Заводской номер: РВД-12-21-850-У1 Количество на модель: 1
РВД-12-21-850-У1
1
9

Номер детали на чертеже:

9

Монтаж гидросистемы на манипуляторе

Заводской номер: КО-440-2.16.40.000 Количество на модель: 1
КО-440-2.16.40.000
1
