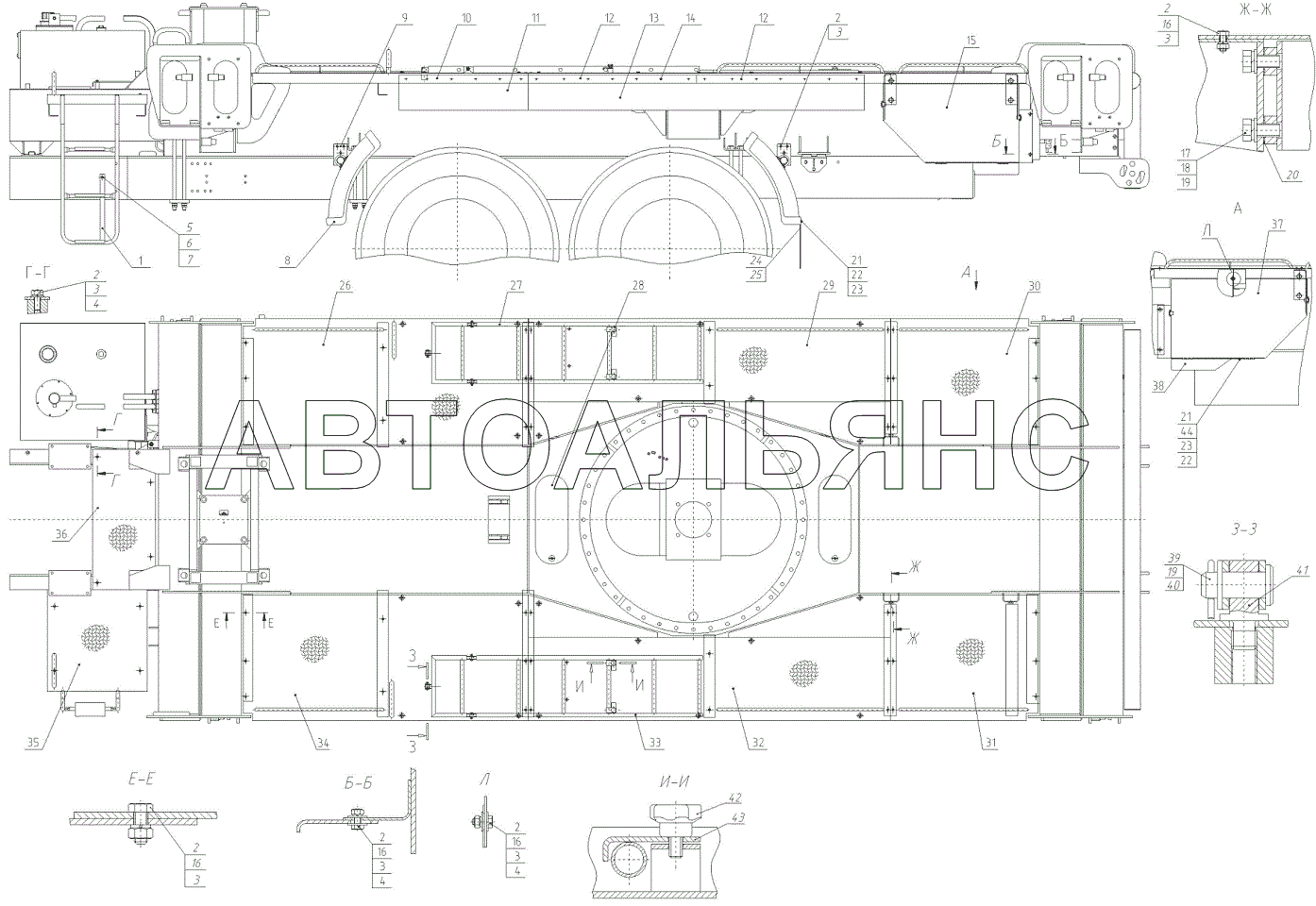

Облицовка рамы нижней КС-55713-5К-4.38.000 КС-55713-1К-4

Облицовка рамы нижней КС-55713-3К-4.38.000 КС-55713-1К-4 Облицовка рамы нижней КС-55713-6К-4.38.000 КС-55713-1К-4

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Упор

Заводской номер: КС-55713-1К-3.38.002 Количество на модель: 1
КС-55713-1К-3.38.002
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: Болт М8-6gх20.58.019 Количество на модель: 75
Болт М8-6gх20.58.019
75
3

Номер детали на чертеже:

3

Шайба

Заводской номер: Шайба 8.65Г.019 Количество на модель: 75
Шайба 8.65Г.019
75
4

Номер детали на чертеже:

4

Шайба

Заводской номер: Шайба С8.01.019 Количество на модель: 16
Шайба С8.01.019
16
5

Номер детали на чертеже:

5

Болт

Заводской номер: Болт М10-6gх35.58.019 Количество на модель: 1
Болт М10-6gх35.58.019
1
6

Номер детали на чертеже:

6

Гайка

Заводской номер: Гайка М10-6Н.5.019 Количество на модель: 1
Гайка М10-6Н.5.019
1
7

Номер детали на чертеже:

7

Шайба

Заводской номер: Шайба 10.65Г.019 Количество на модель: 1
Шайба 10.65Г.019
1
8

Номер детали на чертеже:

8

Брызговик

Заводской номер: КС-65719-3К-1.38.170 Количество на модель: 4
КС-65719-3К-1.38.170
4
9

Номер детали на чертеже:

9

Кронштейн

Заводской номер: КС-65719-3К-1.38.180 Количество на модель: 4
КС-65719-3К-1.38.180
4
10

Номер детали на чертеже:

10

Лист

Заводской номер: КС-55713-1К-4.38.004 Количество на модель: 2
КС-55713-1К-4.38.004
2
11

Номер детали на чертеже:

11

Штора

Заводской номер: КС-55713-1К-4.38.007 Количество на модель: 2
КС-55713-1К-4.38.007
2
12

Номер детали на чертеже:

12

Лист

Заводской номер: КС-55713-1К-4.38.005 Количество на модель: 4
КС-55713-1К-4.38.005
4
13

Номер детали на чертеже:

13

Штора

Заводской номер: КС-55713-1К-4.38.008 Количество на модель: 2
КС-55713-1К-4.38.008
2
14

Номер детали на чертеже:

14

Заклепка

Заводской номер: STAYER 3120-48-20 Количество на модель: 40
STAYER 3120-48-20
40
15

Номер детали на чертеже:

15

Ящик

Заводской номер: КС-55713-1К-4.38.150 Количество на модель: 1
КС-55713-1К-4.38.150
1
16

Номер детали на чертеже:

16

Гайка

Заводской номер: Гайка М8-7Н.5.019 Количество на модель: 59
Гайка М8-7Н.5.019
59
17

Номер детали на чертеже:

17

Болт

Заводской номер: Болт М16-6gх35.58.019 Количество на модель: 6
Болт М16-6gх35.58.019
6
18

Номер детали на чертеже:

18

Шайба

Заводской номер: Шайба 16.65Г.019 Количество на модель: 6
Шайба 16.65Г.019
6
19

Номер детали на чертеже:

19

Шайба

Заводской номер: Шайба С16.01.019 Количество на модель: 8
Шайба С16.01.019
8
20

Номер детали на чертеже:

20

Прокладка

Заводской номер: КС-3577.26.013-02 Количество на модель: 6
КС-3577.26.013-02
6
21

Номер детали на чертеже:

21

Болт

Заводской номер: Болт М6-6gх20.58.019 Количество на модель: 23
Болт М6-6gх20.58.019
23
22

Номер детали на чертеже:

22

Гайка

Заводской номер: Гайка М6-7Н.5.019 Количество на модель: 23
Гайка М6-7Н.5.019
23
23

Номер детали на чертеже:

23

Шайба

Заводской номер: Шайба С6.01.019 Количество на модель: 30
Шайба С6.01.019
30
24

Номер детали на чертеже:

24

Фартук

Заводской номер: КС-65719-3К-1.38.004 Количество на модель: 4
КС-65719-3К-1.38.004
4
25

Номер детали на чертеже:

25

Накладка

Заводской номер: КС-65719-3К-1.38.009 Количество на модель: 4
КС-65719-3К-1.38.009
4
26

Номер детали на чертеже:

26

Настил

Заводской номер: КС-55713-5К-4.38.030-1 Количество на модель: 1
КС-55713-5К-4.38.030-1
1
27

Номер детали на чертеже:

27

Лестница

Заводской номер: КС-65719-1К.38.300 Количество на модель: 2
КС-65719-1К.38.300
2
28

Номер детали на чертеже:

28

Крышка

Заводской номер: КС-55713-1К-4.38.100 Количество на модель: 2
КС-55713-1К-4.38.100
2
29

Номер детали на чертеже:

29

Настил

Заводской номер: КС-55713-5К-4.38.040-1 Количество на модель: 1
КС-55713-5К-4.38.040-1
1
30

Номер детали на чертеже:

30

Настил

Заводской номер: КС-55713-1К-4.38.060 Количество на модель: 1
КС-55713-1К-4.38.060
1
31

Номер детали на чертеже:

31

Настил

Заводской номер: КС-55713-1К-4.38.070 Количество на модель: 1
КС-55713-1К-4.38.070
1
32

Номер детали на чертеже:

32

Настил

Заводской номер: КС-55713-5К-4.38.050 Количество на модель: 1
КС-55713-5К-4.38.050
1
34

Номер детали на чертеже:

34

Настил

Заводской номер: КС-55713-5К-4.38.080 Количество на модель: 1
КС-55713-5К-4.38.080
1
35

Номер детали на чертеже:

35

Настил

Заводской номер: КС-55713-5К-4.38.090 Количество на модель: 1
КС-55713-5К-4.38.090
1
36

Номер детали на чертеже:

36

Настил

Заводской номер: КС-55713-1К-4.38.001-01 Количество на модель: 1
КС-55713-1К-4.38.001-01
1
37

Номер детали на чертеже:

37

Ящик

Заводской номер: КС-55713-1К-4.38.170 Количество на модель: 1
КС-55713-1К-4.38.170
1
38

Номер детали на чертеже:

38

Дно ящика

Заводской номер: КС-55713-1К-4.38.090 Количество на модель: 1
КС-55713-1К-4.38.090
1
39

Номер детали на чертеже:

39

Ось

Заводской номер: Ось 6-16b12х40.20.Ц9хр Количество на модель: 2
Ось 6-16b12х40.20.Ц9хр
2
40

Номер детали на чертеже:

40

Шплинт

Заводской номер: Шплинт 4 х32.019 Количество на модель: 2
Шплинт 4 х32.019
2
41

Номер детали на чертеже:

41

Шарнир

Заводской номер: КС-45719-5А.38.001-1 Количество на модель: 2
КС-45719-5А.38.001-1
2
42

Номер детали на чертеже:

42

Винт

Заводской номер: КС-35719-5.53.120 Количество на модель: 4
КС-35719-5.53.120
4
43

Номер детали на чертеже:

43

Прижим

Заводской номер: КС-65719-1К.38.005 Количество на модель: 4
КС-65719-1К.38.005
4
44

Номер детали на чертеже:

44

Шайба

Заводской номер: Шайба 6.65Г.019 Количество на модель: 7
Шайба 6.65Г.019
7
