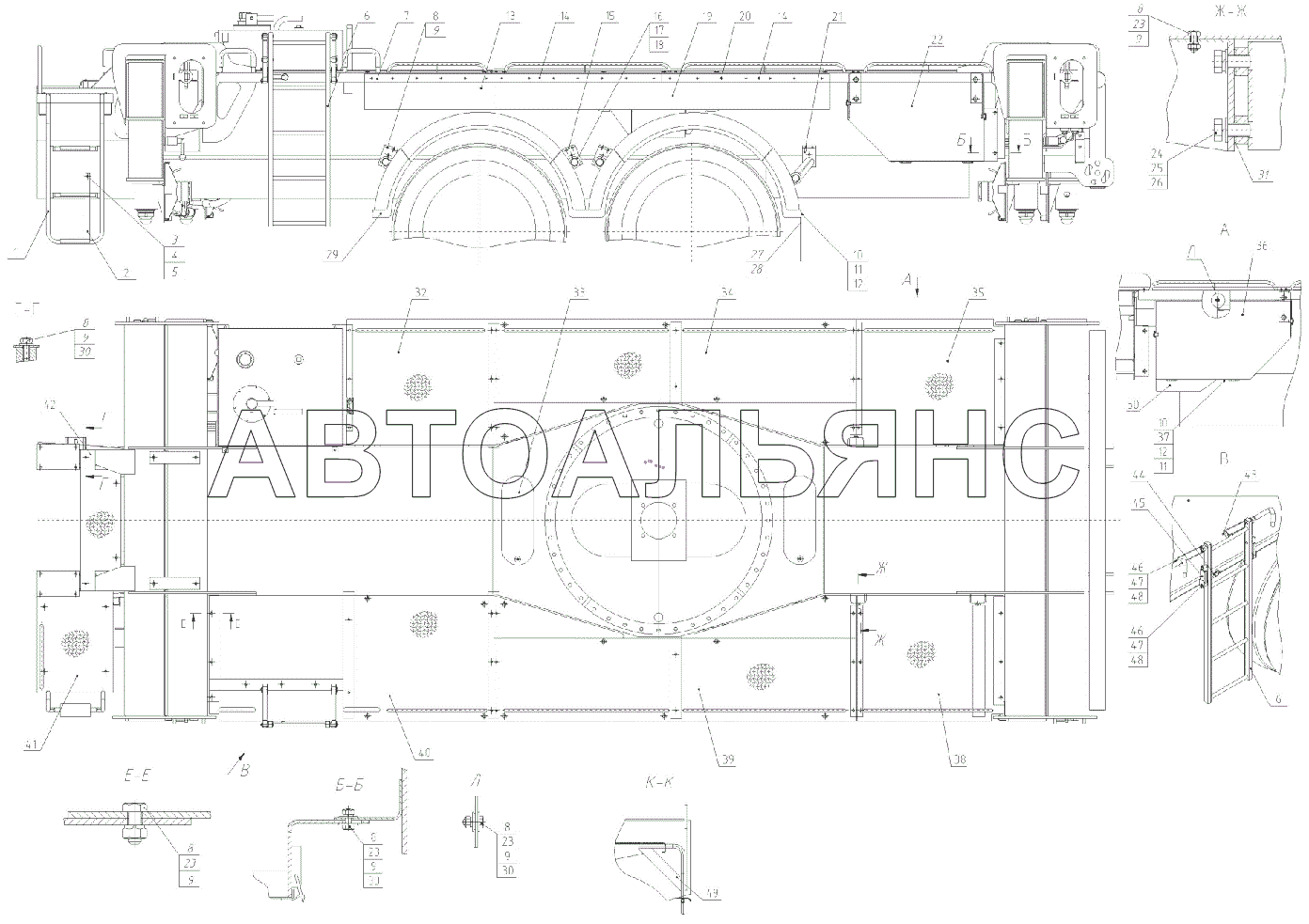

Облицовка рамы нижней КС-55713-1К-4.38.000 КС-55713-1К-4

Гидрооборудование поворотной части КС-55713-1К-4 Облицовка рамы нижней КС-55713-3К-4.38.000 КС-55713-1К-4

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Лестница

Заводской номер: КС-35719-7.38.300-2 Количество на модель: 1
КС-35719-7.38.300-2
1
2

Номер детали на чертеже:

2

Упор

Заводской номер: КС-55713-1К-3.38.002 Количество на модель: 1
КС-55713-1К-3.38.002
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: Болт М10-6gх35.58.019 Количество на модель: 1
Болт М10-6gх35.58.019
1
4

Номер детали на чертеже:

4

Гайка

Заводской номер: Гайка М10-6Н.5.019 Количество на модель: 1
Гайка М10-6Н.5.019
1
5

Номер детали на чертеже:

5

Шайба

Заводской номер: Шайба 10.65Г.019 Количество на модель: 4
Шайба 10.65Г.019
4
6

Номер детали на чертеже:

6

Лестница

Заводской номер: КС-55713-1К-4.38.300 Количество на модель: 1
КС-55713-1К-4.38.300
1
7

Номер детали на чертеже:

7

Лист

Заводской номер: КС-55713-1К-4.38.004 Количество на модель: 1
КС-55713-1К-4.38.004
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: Болт М8-6gх20.58.019 Количество на модель: 85
Болт М8-6gх20.58.019
85
9

Номер детали на чертеже:

9

Шайба

Заводской номер: Шайба 8.65Г.019 Количество на модель: 85
Шайба 8.65Г.019
85
10

Номер детали на чертеже:

10

Болт

Заводской номер: Болт М6-6gх20.58.019 Количество на модель: 47
Болт М6-6gх20.58.019
47
11

Номер детали на чертеже:

11

Гайка

Заводской номер: Гайка М6-7Н.5.019 Количество на модель: 47
Гайка М6-7Н.5.019
47
12

Номер детали на чертеже:

12

Шайба

Заводской номер: Шайба С6.01.019 Количество на модель: 78
Шайба С6.01.019
78
13

Номер детали на чертеже:

13

Штора

Заводской номер: КС-55713-1К-4.38.007 Количество на модель: 1
КС-55713-1К-4.38.007
1
14

Номер детали на чертеже:

14

Лист

Заводской номер: КС-55713-1К-4.38.005 Количество на модель: 3
КС-55713-1К-4.38.005
3
15

Номер детали на чертеже:

15

Кронштейн

Заводской номер: КС-65719-3К-1.38.180 Количество на модель: 6
КС-65719-3К-1.38.180
6
16

Номер детали на чертеже:

16

Пластина

Заводской номер: КС-65719-3К-1.38.171 Количество на модель: 32
КС-65719-3К-1.38.171
32
17

Номер детали на чертеже:

17

Зажим

Заводской номер: КС-65719-3К-1.38.173 Количество на модель: 16
КС-65719-3К-1.38.173
16
18

Номер детали на чертеже:

18

Гайка

Заводской номер: Гайка М10-6Н.5.019 Количество на модель: 32
Гайка М10-6Н.5.019
32
19

Номер детали на чертеже:

19

Штора

Заводской номер: КС-55713-1К-4.38.008 Количество на модель: 1
КС-55713-1К-4.38.008
1
20

Номер детали на чертеже:

20

Заклепка

Заводской номер: STAYER 3120-48-20 Количество на модель: 34
STAYER 3120-48-20
34
21

Номер детали на чертеже:

21

Кронштейн

Заводской номер: КС-55713-1К-4.38.200 Количество на модель: 1
КС-55713-1К-4.38.200
1
22

Номер детали на чертеже:

22

Ящик

Заводской номер: КС-55713-1К-4.38.150 Количество на модель: 1
КС-55713-1К-4.38.150
1
23

Номер детали на чертеже:

23

Гайка

Заводской номер: Гайка М8-7Н.5.019 Количество на модель: 57
Гайка М8-7Н.5.019
57
24

Номер детали на чертеже:

24

Болт

Заводской номер: Болт М16-6gх35.58.019 Количество на модель: 6
Болт М16-6gх35.58.019
6
25

Номер детали на чертеже:

25

Шайба

Заводской номер: Шайба 16.65Г.019 Количество на модель: 6
Шайба 16.65Г.019
6
26

Номер детали на чертеже:

26

Шайба

Заводской номер: Шайба С16.01.019 Количество на модель: 6
Шайба С16.01.019
6
27

Номер детали на чертеже:

27

Фартук

Заводской номер: КС-65719-3К-1.38.004 Количество на модель: 4
КС-65719-3К-1.38.004
4
28

Номер детали на чертеже:

28

Накладка

Заводской номер: КС-65719-3К-1.38.009 Количество на модель: 4
КС-65719-3К-1.38.009
4
29

Номер детали на чертеже:

29

Крыло грузовое

Заводской номер: К-650-Р Количество на модель: 4
К-650-Р
4
30

Номер детали на чертеже:

30

Шайба

Заводской номер: Шайба С8.01.019 Количество на модель: 16
Шайба С8.01.019
16
31

Номер детали на чертеже:

31

Прокладка

Заводской номер: КС-3577.26.013-02 Количество на модель: 6
КС-3577.26.013-02
6
32

Номер детали на чертеже:

32

Настил

Заводской номер: КС-55713-1К-4.38.030 Количество на модель: 1
КС-55713-1К-4.38.030
1
33

Номер детали на чертеже:

33

Крышка

Заводской номер: КС-55713-1К-4.38.100 Количество на модель: 2
КС-55713-1К-4.38.100
2
34

Номер детали на чертеже:

34

Настил

Заводской номер: КС-55713-1К-4.38.040 Количество на модель: 1
КС-55713-1К-4.38.040
1
35

Номер детали на чертеже:

35

Настил

Заводской номер: КС-55713-1К-4.38.060 Количество на модель: 1
КС-55713-1К-4.38.060
1
36

Номер детали на чертеже:

36

Ящик

Заводской номер: КС-55713-1К-4.38.170 Количество на модель: 1
КС-55713-1К-4.38.170
1
37

Номер детали на чертеже:

37

Шайба

Заводской номер: Шайба 6.65Г.019 Количество на модель: 7
Шайба 6.65Г.019
7
38

Номер детали на чертеже:

38

Настил

Заводской номер: КС-55713-1К-4.38.070 Количество на модель: 1
КС-55713-1К-4.38.070
1
39

Номер детали на чертеже:

39

Настил

Заводской номер: КС-55713-1К-4.38.050 Количество на модель: 1
КС-55713-1К-4.38.050
1
40

Номер детали на чертеже:

40

Настил

Заводской номер: КС-55713-1К-4.38.080 Количество на модель: 1
КС-55713-1К-4.38.080
1
41

Номер детали на чертеже:

41

Настил

Заводской номер: КС-55713-1К-4.38.400 Количество на модель: 1
КС-55713-1К-4.38.400
1
42

Номер детали на чертеже:

42

Настил

Заводской номер: КС-55713-1К-4.38.001 Количество на модель: 1
КС-55713-1К-4.38.001
1
43

Номер детали на чертеже:

43

Проушина

Заводской номер: КС-55713-1К-4.38.011 Количество на модель: 4
КС-55713-1К-4.38.011
4
44

Номер детали на чертеже:

44

Фиксатор

Заводской номер: КС-35719-1.30.090 Количество на модель: 1
КС-35719-1.30.090
1
45

Номер детали на чертеже:

45

Тяга

Заводской номер: КС-55713-1К-4.38.320-01 Количество на модель: 2
КС-55713-1К-4.38.320-01
2
46

Номер детали на чертеже:

46

Ось

Заводской номер: КС-35719-8А.38.301 Количество на модель: 4
КС-35719-8А.38.301
4
47

Номер детали на чертеже:

47

Шайба

Заводской номер: Шайба С12.01.019 Количество на модель: 16
Шайба С12.01.019
16
48

Номер детали на чертеже:

48

Шплинт

Заводской номер: Шплинт 3,2х20.019 Количество на модель: 6
Шплинт 3,2х20.019
6
49

Номер детали на чертеже:

49

Накладка

Заводской номер: КС-35719-7.38.323 Количество на модель: 2
КС-35719-7.38.323
2
50

Номер детали на чертеже:

50

Дно ящика

Заводской номер: КС-55713-1К-4.38.090 Количество на модель: 1
КС-55713-1К-4.38.090
1
