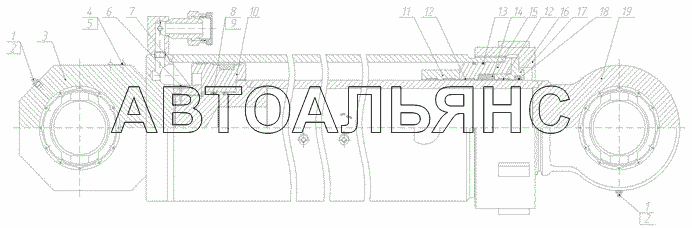

Гидроцилиндр подъема стрелы КС-55713-1В.63.400-2 КС-55713-1К-4

Установка стрелы телескопической КС-55713-1К-4 Стрела телескопическая КС-55713-3К-4В.63.100 КС-55713-1К-4

Вид отображения:

Детали справа

По ширине экрана

1

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Пробка

Заводской номер: КС-4572.17.115М Количество на модель: 2

КС-4572.17.115М

2

2

Номер детали на чертеже:

2

Масленка

Заводской номер: Масленка 1.2.Ц6хр Количество на модель: 2

Масленка 1.2.Ц6хр

2

3

Номер детали на чертеже:

3

Гильза

Заводской номер: КС-55713-1В.63.420-2 Количество на модель: 1

КС-55713-1В.63.420-2

1

3

Номер детали на чертеже:

3

Гильза

Заводской номер: КС-55713-1В.63.420-2-01 Количество на модель: 1

КС-55713-1В.63.420-2-01

1

4

Номер детали на чертеже:

4

Табличка

Заводской номер: КС-45724-8.31.202-14 Количество на модель: 1

КС-45724-8.31.202-14

1

5

Номер детали на чертеже:

5

Заклепка

Заводской номер: Заклепка 3х6.03.Ц6Хр. Количество на модель: 4

Заклепка 3х6.03.Ц6Хр.

4

6

Номер детали на чертеже:

6

Кольцо стопорное

Заводской номер: КС-4572А.63.403 Количество на модель: 1

КС-4572А.63.403

1

7

Номер детали на чертеже:

7

Гайка

Заводской номер: КС-55713-1В.63.402 Количество на модель: 1

КС-55713-1В.63.402

1

8

Номер детали на чертеже:

8

Шайба защитная

Заводской номер: Ц11.005-10 Количество на модель: 2

Ц11.005-10

2

9

Номер детали на чертеже:

9

Кольцо

Заводской номер: Кольцо 110-120-58-2-2 Количество на модель: 2

Кольцо 110-120-58-2-2

2

607811

ВИТЯЗЬ

24-21*РК 3604

Код: 607811

Артикул: 24-21*РК, 3604

Производитель: ВИТЯЗЬ

10

Номер детали на чертеже:

10

Поршень в сборе

Заводской номер: КС-55713-1В.63.410-2 Количество на модель: 1

КС-55713-1В.63.410-2

1

11

Номер детали на чертеже:

11

Проставка в сборе

Заводской номер: КС-55713-1В.63.490 Количество на модель: 1

КС-55713-1В.63.490

1

12

Номер детали на чертеже:

12

Кольцо опорное

Заводской номер: AGI 160/160х166х19,2 Количество на модель: 2

AGI 160/160х166х19,2

2

13

Номер детали на чертеже:

13

Кольцо

Заводской номер: Кольцо 210-220-46-2-2 Количество на модель: 2

Кольцо 210-220-46-2-2

2

14

Номер детали на чертеже:

14

Уплотнение штоковое

Заводской номер: SM708629/1АХ Количество на модель: 1

SM708629/1АХ

1

15

Номер детали на чертеже:

15

Втулка

Заводской номер: КС-55713-1К-2.63.403-2 Количество на модель: 1

КС-55713-1К-2.63.403-2

1

16

Номер детали на чертеже:

16

Крышка

Заводской номер: КС-55713-1К-2.63.404-2 Количество на модель: 1

КС-55713-1К-2.63.404-2

1

17

Номер детали на чертеже:

17

Гайка

Заводской номер: КС-55713-1В.63.405-2 Количество на модель: 1

КС-55713-1В.63.405-2

1

18

Номер детали на чертеже:

18

Грязесъемник

Заводской номер: GHK 358(629688)160х175,2х10,1 Количество на модель: 1

GHK 358(629688)160х175,2х10,1

1

19

Номер детали на чертеже:

19

Шток

Заводской номер: КС-55713-1К-2.63.440-2-01 Количество на модель: 1

КС-55713-1К-2.63.440-2-01

1
