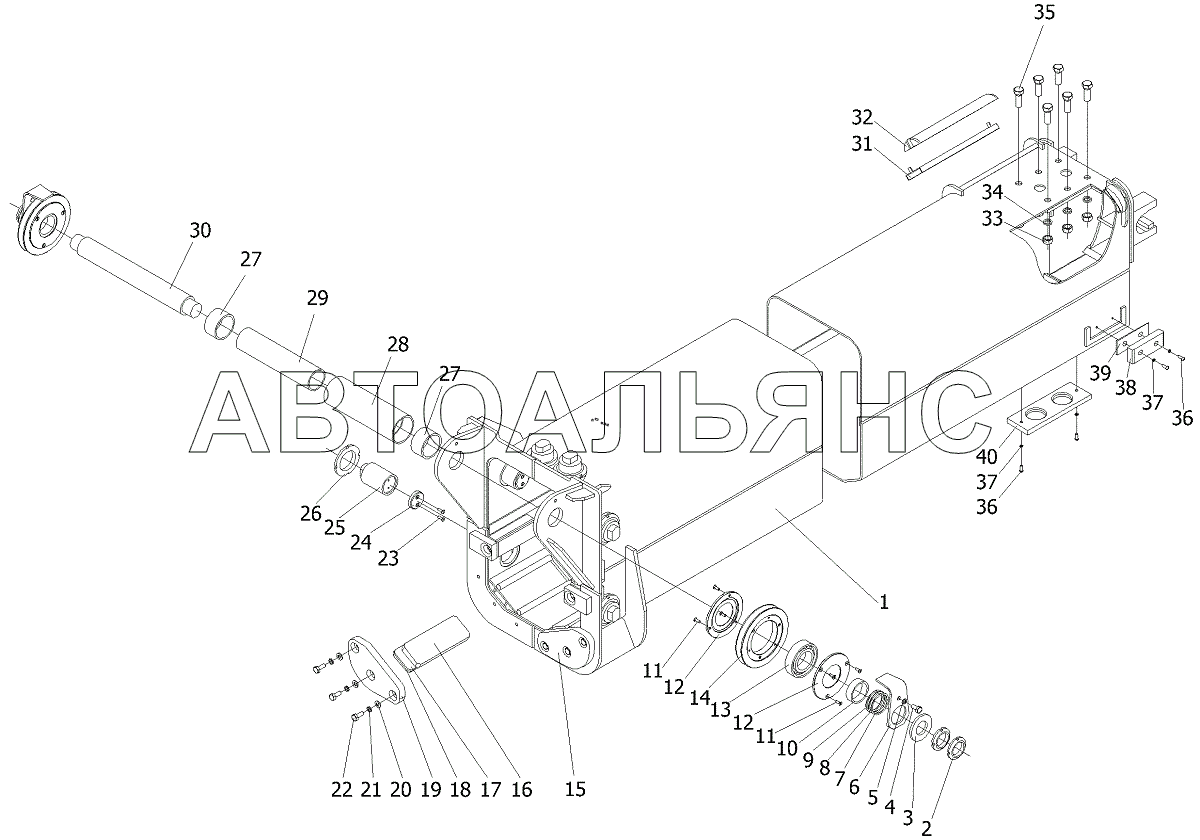

Секция третья КС-55713-1К-3

Секция вторая КС-55713-1К-3 Секция верхняя КС-55713-1К-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Секция третья

Заводской номер: КС-55713-1B.63.700-1 Количество на модель: 1
КС-55713-1B.63.700-1
1
2

Номер детали на чертеже:

2

Гайка

Заводской номер: Гайка М42х1,5-7Н.5.06.019 Количество на модель: 4
Гайка М42х1,5-7Н.5.06.019
4
3

Номер детали на чертеже:

3

Шайба

Заводской номер: КС-55713-1B.63.123 Количество на модель: 2
КС-55713-1B.63.123
2
4

Номер детали на чертеже:

4

Болт

Заводской номер: Болт М10-6gx20.58.019 Количество на модель: 2
Болт М10-6gx20.58.019
2
5

Номер детали на чертеже:

5

Шайба

Заводской номер: Шайба 10.65Г.019 Количество на модель: 2
Шайба 10.65Г.019
2
6

Номер детали на чертеже:

6

Скоба

Заводской номер: КС-55713-1B.63.106 Количество на модель: 2
КС-55713-1B.63.106
2
7

Номер детали на чертеже:

7

Кольцо

Заводской номер: КС-55713-1B.63.105 Количество на модель: 1
КС-55713-1B.63.105
1
8

Номер детали на чертеже:

8

Кольцо

Заводской номер: КС-55713-1B.63.105-01 Количество на модель: 2
КС-55713-1B.63.105-01
2
9

Номер детали на чертеже:

9

Кольцо

Заводской номер: КС-55713-1B.63.105-02 Количество на модель: 4
КС-55713-1B.63.105-02
4
10

Номер детали на чертеже:

10

Втулка

Заводской номер: КС-55713-1B.63.102 Количество на модель: 2
КС-55713-1B.63.102
2
11

Номер детали на чертеже:

11

Винт

Заводской номер: Винт ВМ6-6gх16.46.019 Количество на модель: 12
Винт ВМ6-6gх16.46.019
12
12

Номер детали на чертеже:

12

Крышка

Заводской номер: КС-55713-1В.63.192 Количество на модель: 4
КС-55713-1В.63.192
4
13

Номер детали на чертеже:

13

Подшипник

Заводской номер: NUP 2211E Количество на модель: 2
NUP 2211E
2
14

Номер детали на чертеже:

14

Блок

Заводской номер: КС-55713-1В.63.191-1 Количество на модель: 2
КС-55713-1В.63.191-1
2
15

Номер детали на чертеже:

15

Упор

Заводской номер: КС-55713-1B.63.128 Количество на модель: 1
КС-55713-1B.63.128
1
16

Номер детали на чертеже:

16

Опора скольжения

Заводской номер: КС-55713-1B.63.137-01 Количество на модель: 2
КС-55713-1B.63.137-01
2
17

Номер детали на чертеже:

17

Подкладка

Заводской номер: КС-55713-1B.63.141 Количество на модель: 4
КС-55713-1B.63.141
4
18

Номер детали на чертеже:

18

Подкладка

Заводской номер: КС-55713-1B.63.141-01 Количество на модель: 4
КС-55713-1B.63.141-01
4
19

Номер детали на чертеже:

19

Упор

Заводской номер: КС-55713-1B.63.128-01 Количество на модель: 1
КС-55713-1B.63.128-01
1
20

Номер детали на чертеже:

20

Шайба

Заводской номер: Шайба 10.01.019 Количество на модель: 6
Шайба 10.01.019
6
22

Номер детали на чертеже:

22

Болт

Заводской номер: Болт М10-6gx25.46.019 Количество на модель: 6
Болт М10-6gx25.46.019
6
24

Номер детали на чертеже:

24

Шайба

Заводской номер: КС-4572.63.281 Количество на модель: 6
КС-4572.63.281
6
25

Номер детали на чертеже:

25

Упор

Заводской номер: КС-55713-1B.63.280 Количество на модель: 4
КС-55713-1B.63.280
4
26

Номер детали на чертеже:

26

Гайка

Заводской номер: Гайка М60х2-7Н.06.019 Количество на модель: 6
Гайка М60х2-7Н.06.019
6
27

Номер детали на чертеже:

27

Втулка

Заводской номер: КС-55713-1B.63.104 Количество на модель: 2
КС-55713-1B.63.104
2
28

Номер детали на чертеже:

28

Ролик

Заводской номер: КС-55713-1B.63.103 Количество на модель: 1
КС-55713-1B.63.103
1
29

Номер детали на чертеже:

29

Втулка

Заводской номер: КС-55713-1B.63.151 Количество на модель: 1
КС-55713-1B.63.151
1
30

Номер детали на чертеже:

30

Ось

Заводской номер: КС-55713-1B.63.101 Количество на модель: 1
КС-55713-1B.63.101
1
31

Номер детали на чертеже:

31

Швеллер

Заводской номер: КС-55713-1B.63.143 Количество на модель: 2
КС-55713-1B.63.143
2
32

Номер детали на чертеже:

32

Опора скольжения

Заводской номер: КС-55713-1К-2.63.104 Количество на модель: 2
КС-55713-1К-2.63.104
2
33

Номер детали на чертеже:

33

Гайка

Заводской номер: Гайка М16-6H.5.019 Количество на модель: 6
Гайка М16-6H.5.019
6
34

Номер детали на чертеже:

34

Шайба

Заводской номер: Шайба 16.65Г.019 Количество на модель: 6
Шайба 16.65Г.019
6
35

Номер детали на чертеже:

35

Болт

Заводской номер: КС-55713-1B.63.134 Количество на модель: 6
КС-55713-1B.63.134
6
37

Номер детали на чертеже:

37

Шайба

Заводской номер: Шайба 6.65Г.019 Количество на модель: 6
Шайба 6.65Г.019
6
38

Номер детали на чертеже:

38

Опора скольжения

Заводской номер: КС-55713-1К-1.63.107 Количество на модель: 2
КС-55713-1К-1.63.107
2
39

Номер детали на чертеже:

39

Подкладка

Заводской номер: КС-55713-1B.63.129 Количество на модель: 3
КС-55713-1B.63.129
3
40

Номер детали на чертеже:

40

Опора скольжения

Заводской номер: КС-65719-1К.63.143 Количество на модель: 1
КС-65719-1К.63.143
1
