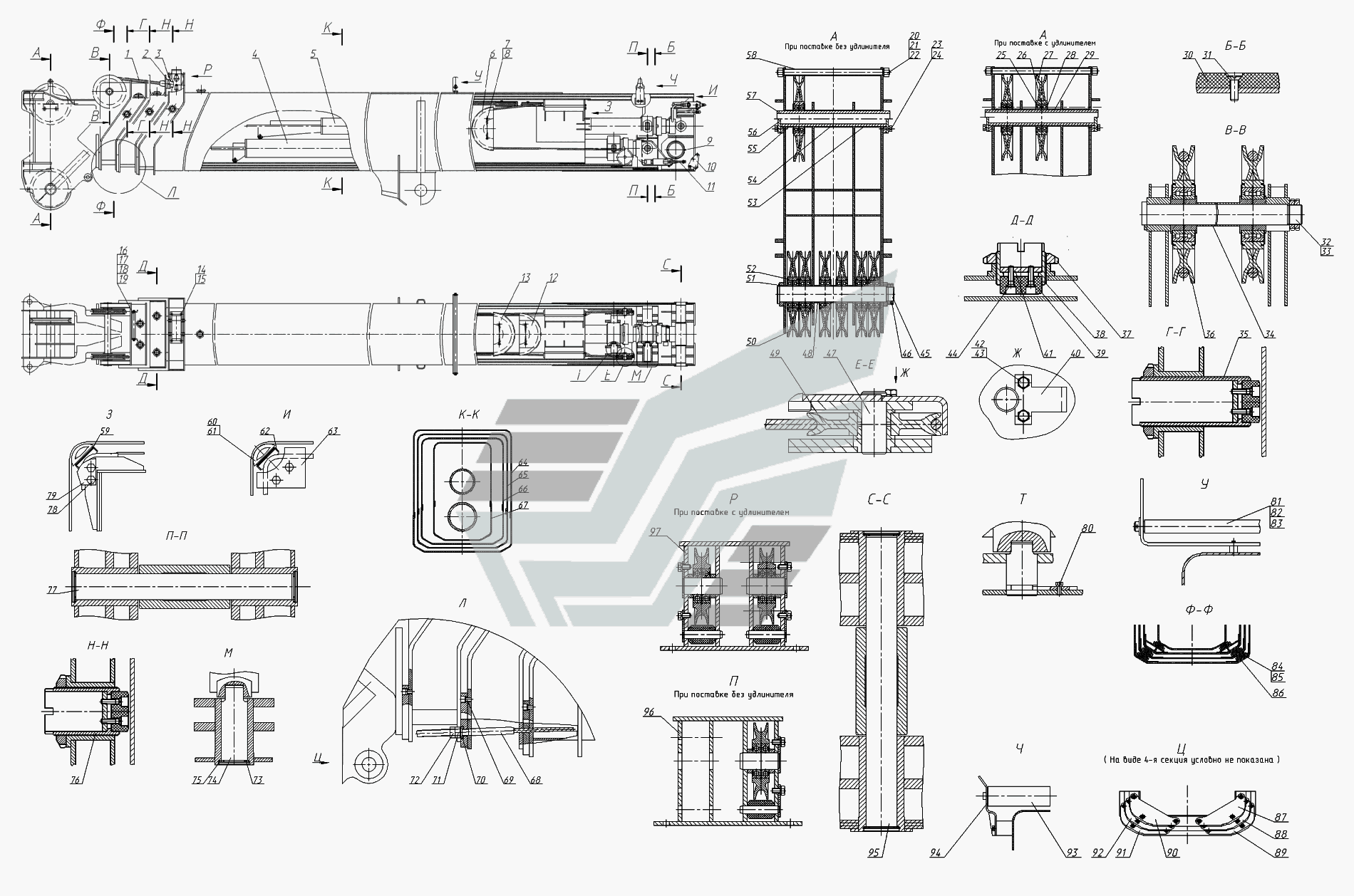

СТРЕЛА КС-6476А.340.01.000-01 КС-6476. Каталог 2007г.

ПОРШЕНЬ В СБОРЕ Ц-280.294.10.900 КС-6476 ГИДРОЦИЛИНДР Ц-160.770.80.000 КС-6476

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Канат выдвижения

Заводской номер: КС-6476.340.01.110 Количество на модель: 1
КС-6476.340.01.110
1
2

Номер детали на чертеже:

2

Гайка

Заводской номер: КС-5576.340.01.021 Количество на модель: 2
КС-5576.340.01.021
2
3

Номер детали на чертеже:

3

Гайка

Заводской номер: КС-5576.340.01.023 Количество на модель: 2
КС-5576.340.01.023
2
4

Номер детали на чертеже:

4

Гидроцилиндр 160-770

Заводской номер: Ц-160.770.80.000 Количество на модель: 1
Ц-160.770.80.000
1
5

Номер детали на чертеже:

5

Гидроцилиндр 140-720

Заводской номер: Ц-140.720.80.000 Количество на модель: 1
Ц-140.720.80.000
1
6

Номер детали на чертеже:

6

Кожух

Заводской номер: КС-6476.340.01.130 Количество на модель: 2
КС-6476.340.01.130
2
7

Номер детали на чертеже:

7

Болт 3М10-6gх25.46.019

Заводской номер: 3М10-6gх25.46.019 Количество на модель: 8
3М10-6gх25.46.019
8
8

Номер детали на чертеже:

8

Шайба 10.65Г.05

Заводской номер: 10.65Г.05 Количество на модель: 10
10.65Г.05
10
9

Номер детали на чертеже:

9

Масленка 1,2 Кд6

Заводской номер: 1,2 Кд6 Количество на модель: 2
1,2 Кд6
2
10

Номер детали на чертеже:

10

Болт М10-6gх20.46.019

Заводской номер: М10-6gх20.46.019 Количество на модель: 2
М10-6gх20.46.019
2
11

Номер детали на чертеже:

11

Удлинитель

Заводской номер: КС-6476А.340.01.070 Количество на модель: 1
КС-6476А.340.01.070
1
12

Номер детали на чертеже:

12

Кожух

Заводской номер: КС-6476.340.01.140 Количество на модель: 1
КС-6476.340.01.140
1
13

Номер детали на чертеже:

13

Кожух

Заводской номер: КС-6476.340.01.120 Количество на модель: 1
КС-6476.340.01.120
1
14

Номер детали на чертеже:

14

Болт М12-6gх20.46.019

Заводской номер: М12-6gх20.46.019 Количество на модель: 8
М12-6gх20.46.019
8
15

Номер детали на чертеже:

15

Шайба 12.65Г.05

Заводской номер: 12.65Г.05 Количество на модель: 38
12.65Г.05
38
16

Номер детали на чертеже:

16

Ось

Заводской номер: КС-6476.340.01.013 Количество на модель: 1
КС-6476.340.01.013
1
17

Номер детали на чертеже:

17

Труба

Заводской номер: КС-6476.340.01.048 Количество на модель: 1
КС-6476.340.01.048
1
18

Номер детали на чертеже:

18

Шайба С.20.01.019

Заводской номер: С.20.01.019 Количество на модель: 4
С.20.01.019
4
19

Номер детали на чертеже:

19

Шплинт 4х25.019

Заводской номер: 4х25.019 Количество на модель: 4
4х25.019
4
20

Номер детали на чертеже:

20

Шпилька

Заводской номер: КС-6476А.340.01.011 Количество на модель: 2
КС-6476А.340.01.011
2
21

Номер детали на чертеже:

21

Гайка М24-6Н.5.019

Заводской номер: М24-6Н.5.019 Количество на модель: 4
М24-6Н.5.019
4
22

Номер детали на чертеже:

22

Шайба 24.65Г.05

Заводской номер: 24.65Г.05 Количество на модель: 4
24.65Г.05
4
23

Номер детали на чертеже:

23

Болт М16-6gх40.46.019

Заводской номер: М16-6gх40.46.019 Количество на модель: 4
М16-6gх40.46.019
4
24

Номер детали на чертеже:

24

Шайба 16.65Г.05

Заводской номер: 16.65Г.05 Количество на модель: 4
16.65Г.05
4
25

Номер детали на чертеже:

25

Подшипник 42215А

Заводской номер: 42215А Количество на модель: 14
42215А
14
26

Номер детали на чертеже:

26

Кольцо А130

Заводской номер: А130 Количество на модель: 7
А130
7
27

Номер детали на чертеже:

27

Блок

Заводской номер: КС-6476.344.30.000 Количество на модель: 7
КС-6476.344.30.000
7
28

Номер детали на чертеже:

28

Шайба защитная

Заводской номер: КС-6476-1.344.10.005 Количество на модель: 14
КС-6476-1.344.10.005
14
29

Номер детали на чертеже:

29

Трубка распорная

Заводской номер: КС-6476А.340.01.013 Количество на модель: 2
КС-6476А.340.01.013
2
30

Номер детали на чертеже:

30

Ползун

Заводской номер: КС-5476.340.01.040 Количество на модель: 3
КС-5476.340.01.040
3
31

Номер детали на чертеже:

31

Винт М10-6gx30.56.019

Заводской номер: М10-6gx30.56.019 Количество на модель: 6
М10-6gx30.56.019
6
32

Номер детали на чертеже:

32

Ось

Заводской номер: КС-6476.340.01.012 Количество на модель: 1
КС-6476.340.01.012
1
34

Номер детали на чертеже:

34

Труба

Заводской номер: КС-6476.340.01.037 Количество на модель: 1
КС-6476.340.01.037
1
35

Номер детали на чертеже:

35

Винт

Заводской номер: КС-6476.340.01.024-01 Количество на модель: 2
КС-6476.340.01.024-01
2
36

Номер детали на чертеже:

36

Блок

Заводской номер: КС-6476.340.01.500 Количество на модель: 2
КС-6476.340.01.500
2
37

Номер детали на чертеже:

37

Гайка М60х2-6Н.06.019

Заводской номер: М60х2-6Н.06.019 Количество на модель: 11
М60х2-6Н.06.019
11
38

Номер детали на чертеже:

38

Винт

Заводской номер: КС-6476.340.01.024-02 Количество на модель: 5
КС-6476.340.01.024-02
5
39

Номер детали на чертеже:

39

Ползун

Заводской номер: КС-6476.340.01.025 Количество на модель: 11
КС-6476.340.01.025
11
40

Номер детали на чертеже:

40

Ригель

Заводской номер: КС-6476.340.01.019 Количество на модель: 2
КС-6476.340.01.019
2
41

Номер детали на чертеже:

41

Шайба

Заводской номер: КС-6476.340.01.029 Количество на модель: 11
КС-6476.340.01.029
11
42

Номер детали на чертеже:

42

Болт М8-6gх16.46.019

Заводской номер: М8-6gх16.46.019 Количество на модель: 4
М8-6gх16.46.019
4
43

Номер детали на чертеже:

43

Шайба 8.65Г.05

Заводской номер: 8.65Г.05 Количество на модель: 12
8.65Г.05
12
44

Номер детали на чертеже:

44

Винт М6-6gx25.56.019

Заводской номер: М6-6gx25.56.019 Количество на модель: 6
М6-6gx25.56.019
6
45

Номер детали на чертеже:

45

Ось

Заводской номер: КС-6476А.340.01.008 Количество на модель: 1
КС-6476А.340.01.008
1
46

Номер детали на чертеже:

46

Гайка М68х2-6Н.06.019

Заводской номер: М68х2-6Н.06.019 Количество на модель: 2
М68х2-6Н.06.019
2
47

Номер детали на чертеже:

47

Палец

Заводской номер: КС-6476.340.01.003 Количество на модель: 2
КС-6476.340.01.003
2
48

Номер детали на чертеже:

48

Втулка

Заводской номер: КС-6476А.340.01.014-01 Количество на модель: 3
КС-6476А.340.01.014-01
3
49

Номер детали на чертеже:

49

Блок

Заводской номер: КС-5576.340.37.000 Количество на модель: 2
КС-5576.340.37.000
2
51

Номер детали на чертеже:

51

Кольцо распорное

Заводской номер: КС-6476-1.406.00.004 Количество на модель: 6
КС-6476-1.406.00.004
6
53

Номер детали на чертеже:

53

Трубка распорная

Заводской номер: КС-6476А.340.01.013-01 Количество на модель: 1
КС-6476А.340.01.013-01
1
54

Номер детали на чертеже:

54

Трубка распорная

Заводской номер: КС-6476А.340.01.013-02 Количество на модель: 1
КС-6476А.340.01.013-02
1
55

Номер детали на чертеже:

55

Втулка

Заводской номер: КС-6476А.340.01.014 Количество на модель: 2
КС-6476А.340.01.014
2
56

Номер детали на чертеже:

56

Ригель

Заводской номер: КС-6476А.340.01.009 Количество на модель: 2
КС-6476А.340.01.009
2
57

Номер детали на чертеже:

57

Ось

Заводской номер: КС-6476А.340.01.006 Количество на модель: 1
КС-6476А.340.01.006
1
58

Номер детали на чертеже:

58

Труба

Заводской номер: КС-6476А.340.01.012 Количество на модель: 2
КС-6476А.340.01.012
2
59

Номер детали на чертеже:

59

Прокладка

Заводской номер: КС-5476.340.01.062 Количество на модель: 18
КС-5476.340.01.062
18
60

Номер детали на чертеже:

60

Ползун

Заводской номер: КС-5476.340.01.060 Количество на модель: 6
КС-5476.340.01.060
6
61

Номер детали на чертеже:

61

Ползун

Заводской номер: КС-5476.340.01.060-01 Количество на модель: 6
КС-5476.340.01.060-01
6
62

Номер детали на чертеже:

62

Седло ползуна

Заводской номер: КС-5476.340.01.061 Количество на модель: 6
КС-5476.340.01.061
6
63

Номер детали на чертеже:

63

Упор

Заводской номер: КС-6476.340.01.023 Количество на модель: 4
КС-6476.340.01.023
4
64

Номер детали на чертеже:

64

Секция первая

Заводской номер: КС-6476А.340.10.000 Количество на модель: 1
КС-6476А.340.10.000
1
65

Номер детали на чертеже:

65

Секция вторая

Заводской номер: КС-6476.340.20.000-01 Количество на модель: 1
КС-6476.340.20.000-01
1
66

Номер детали на чертеже:

66

Секция третья

Заводской номер: КС-6476.340.30.000-01 Количество на модель: 1
КС-6476.340.30.000-01
1
67

Номер детали на чертеже:

67

Секция четвертая

Заводской номер: КС-6476А.340.40.000 Количество на модель: 1
КС-6476А.340.40.000
1
68

Номер детали на чертеже:

68

Канат задвижения

Заводской номер: КС-6476.340.01.250 Количество на модель: 1
КС-6476.340.01.250
1
69

Номер детали на чертеже:

69

Винт М12-6gx20.56.019

Заводской номер: М12-6gx20.56.019 Количество на модель: 18
М12-6gx20.56.019
18
70

Номер детали на чертеже:

70

Шайба

Заводской номер: КС-45716-1.340.01.005 Количество на модель: 2
КС-45716-1.340.01.005
2
71

Номер детали на чертеже:

71

Гайка

Заводской номер: КС-45716-1.340.01.028 Количество на модель: 2
КС-45716-1.340.01.028
2
72

Номер детали на чертеже:

72

Гайка М20-6Н.5.019

Заводской номер: М20-6Н.5.019 Количество на модель: 2
М20-6Н.5.019
2
73

Номер детали на чертеже:

73

Кольцо упорное

Заводской номер: КС-5476.340.01.014 Количество на модель: 6
КС-5476.340.01.014
6
74

Номер детали на чертеже:

74

Палец

Заводской номер: КС-6476.340.01.011 Количество на модель: 2
КС-6476.340.01.011
2
75

Номер детали на чертеже:

75

Кольцо Б75

Заводской номер: Б75 Количество на модель: 6
Б75
6
76

Номер детали на чертеже:

76

Винт

Заводской номер: КС-6476.340.01.024 Количество на модель: 4
КС-6476.340.01.024
4
77

Номер детали на чертеже:

77

Ось

Заводской номер: КС-6476А.340.01.001 Количество на модель: 1
КС-6476А.340.01.001
1
78

Номер детали на чертеже:

78

Болт М12-6gх30.46.019

Заводской номер: М12-6gх30.46.019 Количество на модель: 12
М12-6gх30.46.019
12
79

Номер детали на чертеже:

79

Упор

Заводской номер: КС-6476.340.01.022 Количество на модель: 2
КС-6476.340.01.022
2
80

Номер детали на чертеже:

80

Ригель

Заводской номер: КС-6476.340.01.018 Количество на модель: 2
КС-6476.340.01.018
2
81

Номер детали на чертеже:

81

Кронштейн

Заводской номер: КС-6476.340.01.031 Количество на модель: 1
КС-6476.340.01.031
1
82

Номер детали на чертеже:

82

Труба

Заводской номер: КС-6476.340.01.035 Количество на модель: 1
КС-6476.340.01.035
1
83

Номер детали на чертеже:

83

Ось

Заводской номер: КС-4572.63.153-03 Количество на модель: 1
КС-4572.63.153-03
1
84

Номер детали на чертеже:

84

Ползун

Заводской номер: КС-6476.340.01.005 Количество на модель: 6
КС-6476.340.01.005
6
85

Номер детали на чертеже:

85

Ползун

Заводской номер: КС-6476.340.01.005-01 Количество на модель: 6
КС-6476.340.01.005-01
6
86

Номер детали на чертеже:

86

Пластина

Заводской номер: КС-6476.340.01.043 Количество на модель: 6
КС-6476.340.01.043
6
87

Номер детали на чертеже:

87

Упор

Заводской номер: КС-6476.340.01.030 Количество на модель: 1
КС-6476.340.01.030
1
88

Номер детали на чертеже:

88

Упор

Заводской номер: КС-6476.340.01.028-02 Количество на модель: 1
КС-6476.340.01.028-02
1
89

Номер детали на чертеже:

89

Упор

Заводской номер: КС-6476.340.01.028 Количество на модель: 1
КС-6476.340.01.028
1
90

Номер детали на чертеже:

90

Упор

Заводской номер: КС-6476.340.01.030-01 Количество на модель: 1
КС-6476.340.01.030-01
1
91

Номер детали на чертеже:

91

Упор

Заводской номер: КС-6476.340.01.028-01 Количество на модель: 1
КС-6476.340.01.028-01
1
92

Номер детали на чертеже:

92

Упор

Заводской номер: КС-6476.340.01.028-03 Количество на модель: 1
КС-6476.340.01.028-03
1
93

Номер детали на чертеже:

93

Ролик

Заводской номер: КС-6476.340.01.600 Количество на модель: 1
КС-6476.340.01.600
1
94

Номер детали на чертеже:

94

Кронштейн

Заводской номер: КС-5576.340.15.000 Количество на модель: 2
КС-5576.340.15.000
2
95

Номер детали на чертеже:

95

Ось

Заводской номер: КС-6476А.340.01.001-01 Количество на модель: 1
КС-6476А.340.01.001-01
1
96

Номер детали на чертеже:

96

Ограничитель

Заводской номер: КС-6476А.340.01.860 Количество на модель: 1
КС-6476А.340.01.860
1
97

Номер детали на чертеже:

97

Ограничитель

Заводской номер: КС-6476А.340.01.860-01 Количество на модель: 1
КС-6476А.340.01.860-01
1
ПОРШЕНЬ В СБОРЕ Ц-280.294.10.900 КС-6476 ГИДРОЦИЛИНДР Ц-160.770.80.000 КС-6476
Вернуться в раздел каталога
