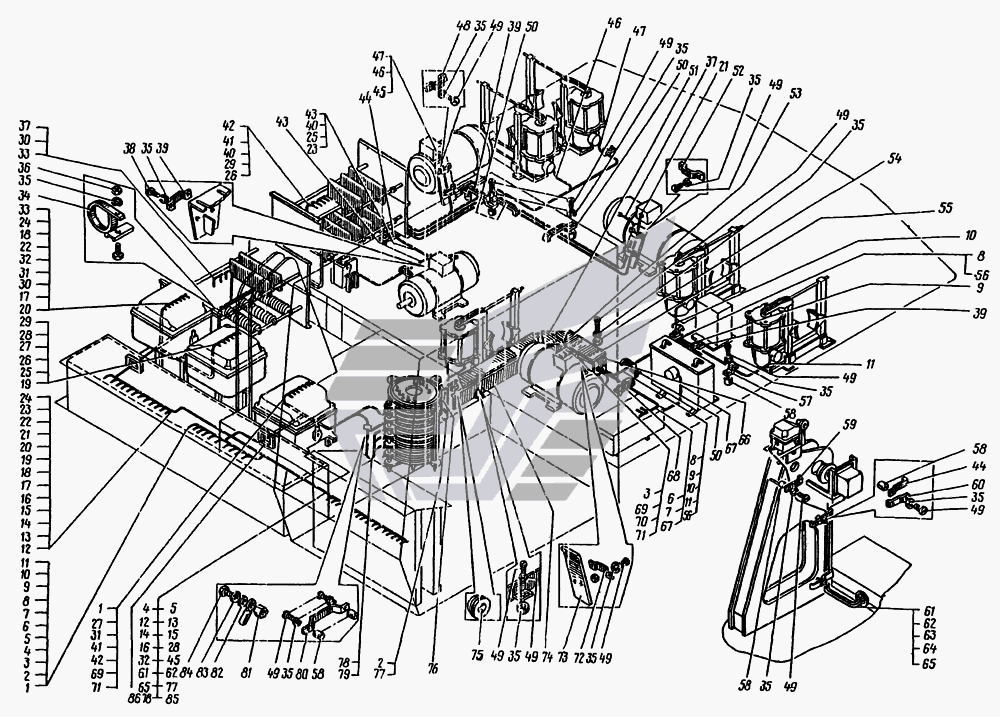

  6. 4561А.607.01.000 Кабельная разводка по поворотной раме

4561А.607.01.000 Кабельная разводка по поворотной раме КС-4561А. Каталог 2009г.

5ВС.305.012 Шкаф силовой КС-4561А 4561А.607.04.000 Кабельная разводка по стреле КС-4561А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кабель №1

Заводской номер: КРПТ 3х10, L=4,5 м Количество на модель: 1
КРПТ 3х10, L=4,5 м
1
2

Номер детали на чертеже:

2

Кабель №7

Заводской номер: КРПТ 3х10, L=2,35 м Количество на модель: 1
КРПТ 3х10, L=2,35 м
1
3

Номер детали на чертеже:

3

Кабель №8

Заводской номер: КРПТ 2х1,5, L=3,23 м Количество на модель: 1
КРПТ 2х1,5, L=3,23 м
1
4

Номер детали на чертеже:

4

Кабель №18

Заводской номер: КРПТ 2х1,5, L=1,42 м Количество на модель: 1
КРПТ 2х1,5, L=1,42 м
1
5

Номер детали на чертеже:

5

Кабель №21

Заводской номер: КРПТ 2х1,5, L=2,0 м Количество на модель: 1
КРПТ 2х1,5, L=2,0 м
1
6

Номер детали на чертеже:

6

Кабель №28

Заводской номер: КРПТ 1х10, L=3,5 м Количество на модель: 1
КРПТ 1х10, L=3,5 м
1
8

Номер детали на чертеже:

8

Кабель №87

Заводской номер: КРПТ 2х1,5, L=3,6 м Количество на модель: 1
КРПТ 2х1,5, L=3,6 м
1
9

Номер детали на чертеже:

9

Кабель №61

Заводской номер: КРПТ 3х2,5, L=3,3 м Количество на модель: 1
КРПТ 3х2,5, L=3,3 м
1
10

Номер детали на чертеже:

10

Кабель №30

Заводской номер: КРПТ 3х2,5, L=4,2 м Количество на модель: 1
КРПТ 3х2,5, L=4,2 м
1
11

Номер детали на чертеже:

11

Кабель №110

Заводской номер: КРПТ 3х2,5, L=4,37 м Количество на модель: 1
КРПТ 3х2,5, L=4,37 м
1
12

Номер детали на чертеже:

12

Кабель №5

Заводской номер: КРПТ 2х2,5, L=2,4 м Количество на модель: 1
КРПТ 2х2,5, L=2,4 м
1
13

Номер детали на чертеже:

13

Кабель №13

Заводской номер: КРПТ 3х2,5, L=2,3 м Количество на модель: 1
КРПТ 3х2,5, L=2,3 м
1
14

Номер детали на чертеже:

14

Кабель №33

Заводской номер: КРПТ 2х2,5, L=2,43 м Количество на модель: 1
КРПТ 2х2,5, L=2,43 м
1
15

Номер детали на чертеже:

15

Кабель №15

Заводской номер: КРПТ 2х2,5, L=2,41 м Количество на модель: 1
КРПТ 2х2,5, L=2,41 м
1
17

Номер детали на чертеже:

17

Кабель №16

Заводской номер: КРПТ 1х10, L=1,36 м Количество на модель: 1
КРПТ 1х10, L=1,36 м
1
18

Номер детали на чертеже:

18

Кабель №63

Заводской номер: КРПТ 1х10, L=1,3 м Количество на модель: 1
КРПТ 1х10, L=1,3 м
1
19

Номер детали на чертеже:

19

Кабель №14

Заводской номер: КРПТ 2х2,5, L=1,3 м Количество на модель: 1
КРПТ 2х2,5, L=1,3 м
1
21

Номер детали на чертеже:

21

Кабель №25

Заводской номер: КРПТ 3х6, L=4,2 м Количество на модель: 1
КРПТ 3х6, L=4,2 м
1
22

Номер детали на чертеже:

22

Кабель №50

Заводской номер: КРПТ 2х2,5, L=1,48 м Количество на модель: 1
КРПТ 2х2,5, L=1,48 м
1
23

Номер детали на чертеже:

23

Кабель №10

Заводской номер: КРПТ 2х1,5, L=4,2 м Количество на модель: 1
КРПТ 2х1,5, L=4,2 м
1
25

Номер детали на чертеже:

25

Кабель №17

Заводской номер: КРПТ 2х2,5, L=3,8 м Количество на модель: 1
КРПТ 2х2,5, L=3,8 м
1
26

Номер детали на чертеже:

26

Кабель №20

Заводской номер: КРПТ 3х2,5, L=2,0 м Количество на модель: 1
КРПТ 3х2,5, L=2,0 м
1
27

Номер детали на чертеже:

27

Кабель №46

Заводской номер: КРПТ 2х2,5, L=2,0 м Количество на модель:
КРПТ 2х2,5, L=2,0 м
28

Номер детали на чертеже:

28

Кабель №47

Заводской номер: КРПТ 2х1,5, L=3,36 м Количество на модель: 1
КРПТ 2х1,5, L=3,36 м
1
29

Номер детали на чертеже:

29

Кабель №68

Заводской номер: КРПТ 3х2,5, L=1,9 м Количество на модель: 1
КРПТ 3х2,5, L=1,9 м
1
30

Номер детали на чертеже:

30

Кабель №19

Заводской номер: КРПТ 3х10, L=1,4 м Количество на модель: 1
КРПТ 3х10, L=1,4 м
1
31

Номер детали на чертеже:

31

Кабель №43

Заводской номер: КРПТ 2х2,5, L=2,6 м Количество на модель: 1
КРПТ 2х2,5, L=2,6 м
1
32

Номер детали на чертеже:

32

Кабель №49

Заводской номер: КРПТ 2х2,5, L=3,11 м Количество на модель: 1
КРПТ 2х2,5, L=3,11 м
1
33

Номер детали на чертеже:

33

Кабель №65

Заводской номер: КРПТ 3х10, L=1,2 м Количество на модель: 1
КРПТ 3х10, L=1,2 м
1
34

Номер детали на чертеже:

34

Хомут

Заводской номер: 4561А.607.01.010 Количество на модель: 4
4561А.607.01.010
4
35

Номер детали на чертеже:

35

Шайба

Заводской номер: 6402.65.06 Количество на модель: 4
6402.65.06
4
36

Номер детали на чертеже:

36

Гайка

Заводской номер: 5915.06 Количество на модель: 4
5915.06
4
37

Номер детали на чертеже:

37

Кабель №22

Заводской номер: КРПТ 3х10, L=3,4 м Количество на модель: 1
КРПТ 3х10, L=3,4 м
1
38

Номер детали на чертеже:

38

Болт

Заводской номер: 7798.06.12 Количество на модель: 7
7798.06.12
7
39

Номер детали на чертеже:

39

Скоба

Заводской номер: 162.607.00.70 Количество на модель: 3
162.607.00.70
3
41

Номер детали на чертеже:

41

Кабель №32

Заводской номер: КРПТ 3х6, L=3,94 м Количество на модель: 1
КРПТ 3х6, L=3,94 м
1
43

Номер детали на чертеже:

43

Кабель №35

Заводской номер: КРПТ 2х2,5, L=1,9 м Количество на модель: 1
КРПТ 2х2,5, L=1,9 м
1
44

Номер детали на чертеже:

44

Скоба

Заводской номер: 4362.607.00.58 Количество на модель: 3
4362.607.00.58
3
45

Номер детали на чертеже:

45

Кабель №11

Заводской номер: КРПТ 3х2,5, L=5,4 м Количество на модель: 1
КРПТ 3х2,5, L=5,4 м
1
46

Номер детали на чертеже:

46

Кабель №36

Заводской номер: КРПТ 3х2,5, L=1,8 м Количество на модель: 1
КРПТ 3х2,5, L=1,8 м
1
47

Номер детали на чертеже:

47

Кабель №95

Заводской номер: КРПТ 3х2,5, L=2,12 м Количество на модель: 1
КРПТ 3х2,5, L=2,12 м
1
48

Номер детали на чертеже:

48

Скоба

Заводской номер: 4561А.607.01.006 Количество на модель: 2
4561А.607.01.006
2
49

Номер детали на чертеже:

49

Винт

Заводской номер: 17473.06.10 Количество на модель:
17473.06.10
50

Номер детали на чертеже:

50

Скоба

Заводской номер: 162М.607.00.17 Количество на модель: 4
162М.607.00.17
4
51

Номер детали на чертеже:

51

Крышка

Заводской номер: 4561А.607.01.002 Количество на модель: 1
4561А.607.01.002
1
52

Номер детали на чертеже:

52

Скоба

Заводской номер: 106.607.00.05А Количество на модель: 2
106.607.00.05А
2
53

Номер детали на чертеже:

53

Короб

Заводской номер: 4561А.607.12.000 Количество на модель: 1
4561А.607.12.000
1
54

Номер детали на чертеже:

54

Шайба

Заводской номер: 11371.06 Количество на модель: 17
11371.06
17
55

Номер детали на чертеже:

55

Крышка

Заводской номер: 4561А.607.01.003 Количество на модель: 1
4561А.607.01.003
1
56

Номер детали на чертеже:

56

Кабель №108

Заводской номер: КРПТ 2х1,5, L=4,5 м Количество на модель: 1
КРПТ 2х1,5, L=4,5 м
1
57

Номер детали на чертеже:

57

Скоба

Заводской номер: 106.607.00.22 Количество на модель: 4
106.607.00.22
4
58

Номер детали на чертеже:

58

Бобышка

Заводской номер: 162.401.002.005 Количество на модель: 27
162.401.002.005
27
59

Номер детали на чертеже:

59

Скоба

Заводской номер: 4362.607.00.60 Количество на модель: 2
4362.607.00.60
2
60

Номер детали на чертеже:

60

Скоба

Заводской номер: 4362.607.00.61 Количество на модель: 1
4362.607.00.61
1
61

Номер детали на чертеже:

61

Кабель №34

Заводской номер: КРПТ 2х2,5, L=3,0 м Количество на модель: 1
КРПТ 2х2,5, L=3,0 м
1
62

Номер детали на чертеже:

62

Кабель №44

Заводской номер: КРПТ 2х2,5, L=2,2 м Количество на модель: 1
КРПТ 2х2,5, L=2,2 м
1
63

Номер детали на чертеже:

63

Кабель №56

Заводской номер: КРПТ 3х1,5, L=13,0 м Количество на модель: 1
КРПТ 3х1,5, L=13,0 м
1
64

Номер детали на чертеже:

64

Кабель №57

Заводской номер: КРПТ 3х1,5, L=4,0 м Количество на модель: 1
КРПТ 3х1,5, L=4,0 м
1
65

Номер детали на чертеже:

65

Кабель №62

Заводской номер: КРПТ 2х1,5, L=8,2 м Количество на модель: 1
КРПТ 2х1,5, L=8,2 м
1
66

Номер детали на чертеже:

66

Короб

Заводской номер: 4561А.607.13.000 Количество на модель: 1
4561А.607.13.000
1
67

Номер детали на чертеже:

67

Кабель №60

Заводской номер: КРПТ 3х6, L=1,0 м Количество на модель: 1
КРПТ 3х6, L=1,0 м
1
68

Номер детали на чертеже:

68

Скоба

Заводской номер: 4362.607.00.08 Количество на модель: 2
4362.607.00.08
2
69

Номер детали на чертеже:

69

Кабель №3

Заводской номер: КРПТ 2х2,5, L=3,3 м Количество на модель: 1
КРПТ 2х2,5, L=3,3 м
1
71

Номер детали на чертеже:

71

Кабель №29

Заводской номер: КРПТ 3х6,..., L=3,5 м Количество на модель: 1
КРПТ 3х6,..., L=3,5 м
1
72

Номер детали на чертеже:

72

Скоба

Заводской номер: 106.607.00.08 Количество на модель: 2
106.607.00.08
2
73

Номер детали на чертеже:

73

Панель

Заводской номер: 162М.607.00.15 Количество на модель: 3
162М.607.00.15
3
74

Номер детали на чертеже:

74

Короб

Заводской номер: 4561А.607.11.000-01 Количество на модель: 1
4561А.607.11.000-01
1
75

Номер детали на чертеже:

75

Уплотнитель

Заводской номер: 4362.607.00.68 Количество на модель: 1
4362.607.00.68
1
76

Номер детали на чертеже:

76

Крышка

Заводской номер: 4561А.607.01.001 Количество на модель: 1
4561А.607.01.001
1
77

Номер детали на чертеже:

77

Кабель №78

Заводской номер: КРПТ 3х2,5, L=3,2 м Количество на модель: 1
КРПТ 3х2,5, L=3,2 м
1
78

Номер детали на чертеже:

78

Кабель №66

Заводской номер: КРПТ 3х2,5, L=2,6 м Количество на модель: 1
КРПТ 3х2,5, L=2,6 м
1
79

Номер детали на чертеже:

79

Кабель №84

Заводской номер: КРПТ 1х10, L=0,5 м Количество на модель: 1
КРПТ 1х10, L=0,5 м
1
80

Номер детали на чертеже:

80

Скоба

Заводской номер: 162.607.00.69 Количество на модель: 2
162.607.00.69
2
81

Номер детали на чертеже:

81

Бобышка

Заводской номер: 4571.52.028 Количество на модель: 1
4571.52.028
1
82

Номер детали на чертеже:

82

Шайба

Заводской номер: 11371.08 Количество на модель: 1
11371.08
1
83

Номер детали на чертеже:

83

Шайба

Заводской номер: 6402.65.08 Количество на модель: 1
6402.65.08
1
84

Номер детали на чертеже:

84

Болт

Заводской номер: 7796.08.16 Количество на модель: 1
7796.08.16
1
85

Номер детали на чертеже:

85

Кабель №48

Заводской номер: КРПТ 2х1,5, L=1,8 м Количество на модель: 1
КРПТ 2х1,5, L=1,8 м
1
86

Номер детали на чертеже:

86

Скоба

Заводской номер: 162.607.00.68 Количество на модель: 2
162.607.00.68
2
5ВС.305.012 Шкаф силовой КС-4561А 4561А.607.04.000 Кабельная разводка по стреле КС-4561А
Вернуться в раздел каталога
