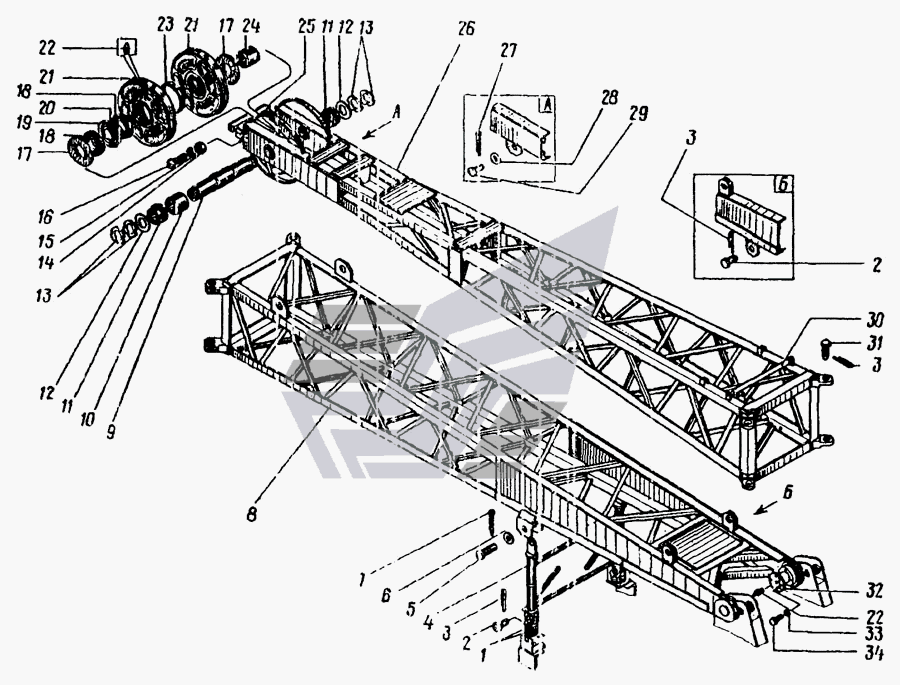

4561А.401.00.000 Стрела. 162-209А Стойка поддержки стрелы КС-4561А. Каталог 2009г.

4561А.305.01.000 Редуктор КС-4561А 162.402.000.000 Вставка стрелы КС-4561А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Прокладка

Заводской номер: 162.209.00.03 Количество на модель: 4
162.209.00.03
4
2

Номер детали на чертеже:

2

Ось

Заводской номер: 162.209.00.04 Количество на модель: 2
162.209.00.04
2
3

Номер детали на чертеже:

3

Чека

Заводской номер: 162.401.00.21 Количество на модель: 7
162.401.00.21
7
4

Номер детали на чертеже:

4

Стойка

Заводской номер: 162.209-03 Количество на модель: 1
162.209-03
1
5

Номер детали на чертеже:

5

Ось

Заводской номер: 9650.50.130 Количество на модель: 2
9650.50.130
2
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 162.408.12.02 Количество на модель: 2
162.408.12.02
2
7

Номер детали на чертеже:

7

Шплинт

Заводской номер: 397.08.0.70 Количество на модель: 2
397.08.0.70
2
8

Номер детали на чертеже:

8

Часть стрелы нижняя

Заводской номер: 4561А.401.10.000 Количество на модель: 1
4561А.401.10.000
1
9

Номер детали на чертеже:

9

Ось блоков

Заводской номер: 4561А.401.00.001 Количество на модель: 1
4561А.401.00.001
1
10

Номер детали на чертеже:

10

Втулка

Заводской номер: 4561А.401.00.003 Количество на модель: 1
4561А.401.00.003
1
11

Номер детали на чертеже:

11

Втулка

Заводской номер: 162.401.00.15 Количество на модель: 1
162.401.00.15
1
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 4561А.401.00.004 Количество на модель: 2
4561А.401.00.004
2
13

Номер детали на чертеже:

13

Гайка

Заводской номер: 4571.31.206 Количество на модель: 4
4571.31.206
4
14

Номер детали на чертеже:

14

Гайка

Заводской номер: 5915.10 Количество на модель: 2
5915.10
2
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 6402.65.10 Количество на модель: 2
6402.65.10
2
16

Номер детали на чертеже:

16

Винт

Заводской номер: 17475.10.30 Количество на модель: 2
17475.10.30
2
17

Номер детали на чертеже:

17

Крышка

Заводской номер: 162.404.00.27 Количество на модель: 2
162.404.00.27
2
18

Номер детали на чертеже:

18

Подшипник

Заводской номер: 8338.02.20 Количество на модель: 4
8338.02.20
4
19

Номер детали на чертеже:

19

Кольцо распорное

Заводской номер: 162.302.00.12 Количество на модель: 2
162.302.00.12
2
20

Номер детали на чертеже:

20

Кольцо промежуточное

Заводской номер: 162.302.00.11 Количество на модель: 3
162.302.00.11
3
21

Номер детали на чертеже:

21

Блок

Заводской номер: 162.302.00.10 Количество на модель: 2
162.302.00.10
2
22

Номер детали на чертеже:

22

Масленка

Заводской номер: 19853.01.2 Количество на модель: 4
19853.01.2
4
23

Номер детали на чертеже:

23

Кольцо

Заводской номер: 4561А.401.00.002 Количество на модель: 1
4561А.401.00.002
1
24

Номер детали на чертеже:

24

Втулка

Заводской номер: 4561А.401.00.005 Количество на модель: 1
4561А.401.00.005
1
25

Номер детали на чертеже:

25

Ограничитель

Заводской номер: 162.401.000.003 Количество на модель: 1
162.401.000.003
1
26

Номер детали на чертеже:

26

Часть стрелы верхняя

Заводской номер: 162.401.002.000 Количество на модель: 1
162.401.002.000
1
27

Номер детали на чертеже:

27

Шплинт

Заводской номер: 397.10.0.100 Количество на модель: 1
397.10.0.100
1
28

Номер детали на чертеже:

28

Шайба

Заводской номер: 9649.70 Количество на модель: 1
9649.70
1
29

Номер детали на чертеже:

29

Ось

Заводской номер: 9650.70.90 Количество на модель: 1
9650.70.90
1
30

Номер детали на чертеже:

30

Каток

Заводской номер: 162.401.004.000 Количество на модель: 1
162.401.004.000
1
31

Номер детали на чертеже:

31

Палец

Заводской номер: 162.401.00.20А Количество на модель: 4
162.401.00.20А
4
32

Номер детали на чертеже:

32

Ось

Заводской номер: 4571.63.880 Количество на модель: 2
4571.63.880
2
33

Номер детали на чертеже:

33

Шайба

Заводской номер: 6402.65.12 Количество на модель: 4
6402.65.12
4
34

Номер детали на чертеже:

34

Болт

Заводской номер: 7796.12.30 Количество на модель: 4
7796.12.30
4
