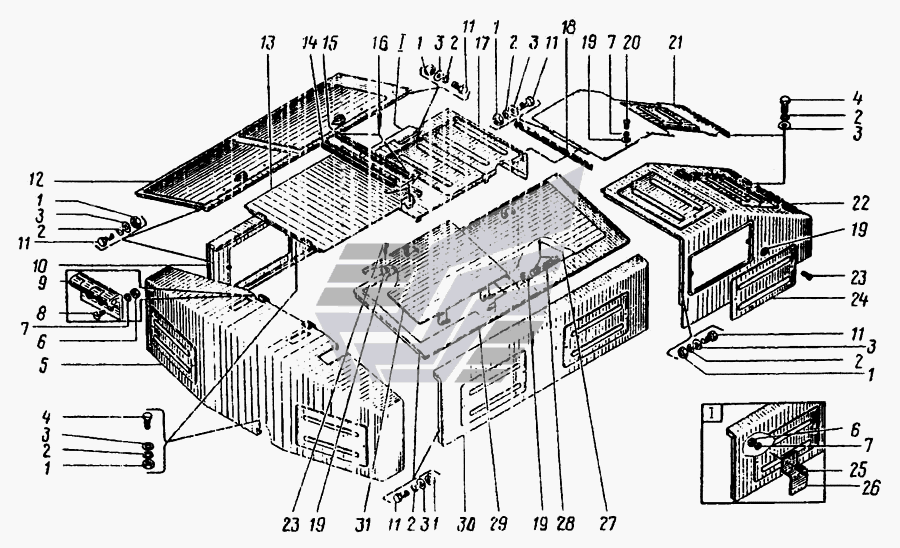

4561А.506.00.000 Установка кожуха КС-4561А. Каталог 2009г.

4561А.306.01.000 Редуктор механизма поворота КС-4561А 4561А.201.00.000 Установка рамы неповоротной КС-4561А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка

Заводской номер: 5915.10 Количество на модель: 45
5915.10
45
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 6402.65.10 Количество на модель: 49
6402.65.10
49
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 11371.10 Количество на модель: 49
11371.10
49
4

Номер детали на чертеже:

4

Болт

Заводской номер: 7796.10.25 Количество на модель: 21
7796.10.25
21
5

Номер детали на чертеже:

5

Стенка задняя

Заводской номер: 4561А.506.20.000 Количество на модель: 1
4561А.506.20.000
1
6

Номер детали на чертеже:

6

Гайка

Заводской номер: 5915.06 Количество на модель: 8
5915.06
8
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 6402.65.06 Количество на модель: 12
6402.65.06
12
8

Номер детали на чертеже:

8

Винт

Заводской номер: 17475.06.22 Количество на модель: 6
17475.06.22
6
9

Номер детали на чертеже:

9

Петля

Заводской номер: 104.506.43 Количество на модель: 2
104.506.43
2
10

Номер детали на чертеже:

10

Стенка боковая

Заводской номер: 4561А.506.30.000 Количество на модель: 1
4561А.506.30.000
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: 7796.10.20 Количество на модель: 28
7796.10.20
28
12

Номер детали на чертеже:

12

Лист левый

Заводской номер: 4561А.506.40.030 Количество на модель: 1
4561А.506.40.030
1
13

Номер детали на чертеже:

13

Клапан

Заводской номер: 4561А.506.90.000 Количество на модель: 1
4561А.506.90.000
1
14

Номер детали на чертеже:

14

Ролик

Заводской номер: 4561А.506.90.004 Количество на модель: 2
4561А.506.90.004
2
15

Номер детали на чертеже:

15

Штанга

Заводской номер: 4561А.506.90.003 Количество на модель: 2
4561А.506.90.003
2
16

Номер детали на чертеже:

16

Шплинт

Заводской номер: 397.03.2.32 Количество на модель: 4
397.03.2.32
4
17

Номер детали на чертеже:

17

Лист средний

Заводской номер: 4561А.506.40.020 Количество на модель: 1
4561А.506.40.020
1
18

Номер детали на чертеже:

18

Уплотнение

Заводской номер: 4561А.506.10.001 Количество на модель: 1
4561А.506.10.001
1
19

Номер детали на чертеже:

19

Шайба

Заводской номер: 11371.06 Количество на модель: 48
11371.06
48
20

Номер детали на чертеже:

20

Винт

Заводской номер: 17473.06.10 Количество на модель: 4
17473.06.10
4
21

Номер детали на чертеже:

21

Крышка

Заводской номер: 4561А.506.50.000 Количество на модель: 1
4561А.506.50.000
1
22

Номер детали на чертеже:

22

Кожух

Заводской номер: 4561А.506.60.000 Количество на модель: 1
4561А.506.60.000
1
23

Номер детали на чертеже:

23

Винт

Заводской номер: 4561А.506.70.002 Количество на модель: 32
4561А.506.70.002
32
24

Номер детали на чертеже:

24

Крышка

Заводской номер: 4561А.506.70.001 Количество на модель: 12
4561А.506.70.001
12
25

Номер детали на чертеже:

25

Винт

Заводской номер: 17473.06.16 Количество на модель: 2
17473.06.16
2
26

Номер детали на чертеже:

26

Скоба

Заводской номер: 51.7124.0 Количество на модель: 1
51.7124.0
1
27

Номер детали на чертеже:

27

Шплинт

Заводской номер: 397.02.0.12 Количество на модель: 16
397.02.0.12
16
28

Номер детали на чертеже:

28

Ось

Заводской номер: 4561А.506.10.003 Количество на модель: 8
4561А.506.10.003
8
29

Номер детали на чертеже:

29

Лист правый

Заводской номер: 4561А.506.40.010 Количество на модель: 1
4561А.506.40.010
1
30

Номер детали на чертеже:

30

Стенка боковая

Заводской номер: 4561А.506.32.000 Количество на модель: 1
4561А.506.32.000
1
31

Номер детали на чертеже:

31

Крышка

Заводской номер: 4561А.506.80.000 Количество на модель: 4
4561А.506.80.000
4
