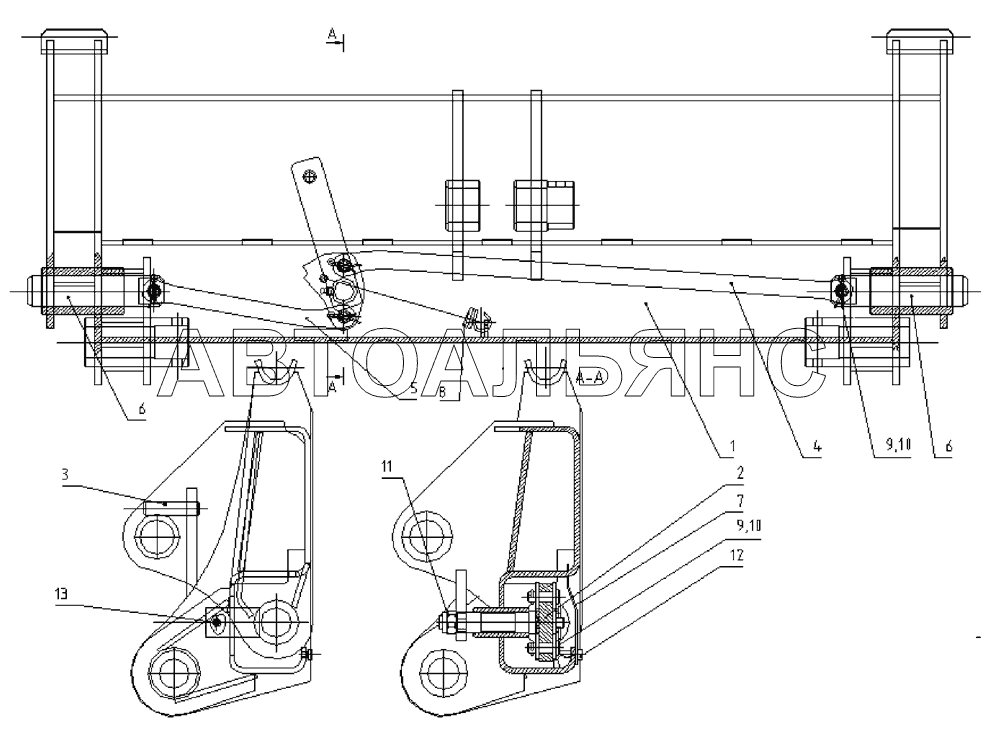

Зажимной механизм 2-02555 ANT750

Рабочее оборудование ANT752.00.00.000 ANT750 Управление 1-01060 ANT750

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Зажимной механизм

Заводской номер: 1-01059 Количество на модель: 1
1-01059
1
2

Номер детали на чертеже:

2

Защелка

Заводской номер: 3-04993 Количество на модель: 1
3-04993
1
3

Номер детали на чертеже:

3

Ручка

Заводской номер: 4-09821 Количество на модель: 1
4-09821
1
4

Номер детали на чертеже:

4

Тяга длинная

Заводской номер: 3-04991 Количество на модель: 1
3-04991
1
5

Номер детали на чертеже:

5

Тяга короткая

Заводской номер: 4-09824 Количество на модель: 1
4-09824
1
6

Номер детали на чертеже:

6

Болт

Заводской номер: 4-09820 Количество на модель: 2
4-09820
2
7

Номер детали на чертеже:

7

Кожух

Заводской номер: 3-04994 Количество на модель: 1
3-04994
1
8

Номер детали на чертеже:

8

Пружина

Заводской номер: ТЗ 250x0175x1275 Количество на модель: 1
ТЗ 250x0175x1275
1
9

Номер детали на чертеже:

9

Шплинт

Заводской номер: 3,5x35 Количество на модель: 4
3,5x35
4
10

Номер детали на чертеже:

10

Ось

Заводской номер: 12x35 Количество на модель: 4
12x35
4
11

Номер детали на чертеже:

11

Гайка

Заводской номер: М16 Количество на модель: 1
М16
1
18

Номер детали на чертеже:

18

Болт

Заводской номер: М8х16 Количество на модель: 3
М8х16
3
19

Номер детали на чертеже:

19

Маслёнка

Заводской номер: МК8х1 180 Количество на модель: 3
МК8х1 180
3
