Электромонтаж блока 3Б.518 ЭП-2014. Каталог 2002г.

Блок 3Б.518 ЭП-2014 Контактор КМ41.14 ЭП-2014

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

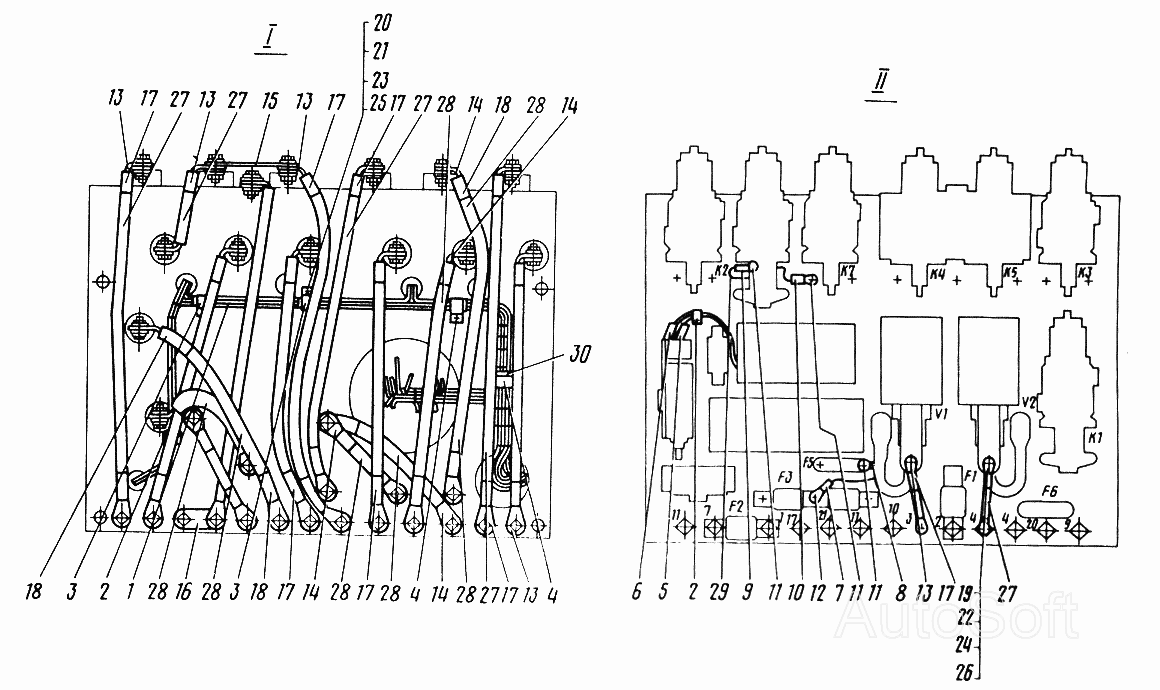

Электромонтаж блока ЗБ.518

Заводской номер: ДИБШ.685612.066 Количество на модель: 1
ДИБШ.685612.066
1
1

Номер детали на чертеже:

1

Жгут

Заводской номер: ДИБШ.685625.050-01 Количество на модель: 1
ДИБШ.685625.050-01
1
2

Номер детали на чертеже:

2

Скоба

Заводской номер: ДИБШ.745312.008-03 Количество на модель: 2
ДИБШ.745312.008-03
2
3

Номер детали на чертеже:

3

Скоба

Заводской номер: ДИБШ.745312.008-04 Количество на модель: 2
ДИБШ.745312.008-04
2
4

Номер детали на чертеже:

4

Скоба

Заводской номер: ДИБШ.745312.008-05 Количество на модель: 4
ДИБШ.745312.008-05
4
5

Номер детали на чертеже:

5

Трубка (5)

Заводской номер: ДИБШ.723111.049-01 Количество на модель: 2
ДИБШ.723111.049-01
2
6

Номер детали на чертеже:

6

Трубка (114)

Заводской номер: ДИБШ.723111.049-40 Количество на модель: 2
ДИБШ.723111.049-40
2
7

Номер детали на чертеже:

7

Трубка (1)

Заводской номер: ДИБШ.723111.056 Количество на модель: 1
ДИБШ.723111.056
1
8

Номер детали на чертеже:

8

Трубка (1)

Заводской номер: ДИБШ.723111.059 Количество на модель: 1
ДИБШ.723111.059
1
9

Номер детали на чертеже:

9

Трубка (103)

Заводской номер: ДИБШ.723111.059-31 Количество на модель: 2
ДИБШ.723111.059-31
2
10

Номер детали на чертеже:

10

Трубка (175)

Заводской номер: ДИБШ.723111.059-43 Количество на модель: 2
ДИБШ.723111.059-43
2
11

Номер детали на чертеже:

11

Наконечник

Заводской номер: ДИБШ.757462.002-09 Количество на модель: 5
ДИБШ.757462.002-09
5
12

Номер детали на чертеже:

12

Наконечник

Заводской номер: ДИБШ.757462.002-05 Количество на модель: 1
ДИБШ.757462.002-05
1
13

Номер детали на чертеже:

13

Наконечник

Заводской номер: ДИБШ.757462.003-14 Количество на модель: 28
ДИБШ.757462.003-14
28
14

Номер детали на чертеже:

14

Наконечник

Заводской номер: ДИБШ.757462.003-16 Количество на модель: 14
ДИБШ.757462.003-16
14
15

Номер детали на чертеже:

15

Шина

Заводской номер: ДИБШ.757461.003 Количество на модель: 1
ДИБШ.757461.003
1
16

Номер детали на чертеже:

16

Шина

Заводской номер: ДИБШ.757461.003-02 Количество на модель: 1
ДИБШ.757461.003-02
1
17

Номер детали на чертеже:

17

Трубка 3.31.ТВ-40-12 (L=40мм) ГОСТ19043-82

Заводской номер: [Трубка 3.31.ТВ-40-12 (L=40мм) ГОСТ19043-82] Количество на модель: 28
[Трубка 3.31.ТВ-40-12 (L=40мм) ГОСТ19043-82]
28
18

Номер детали на чертеже:

18

Трубка 3.31.ТВ-40-14 (L=40мм) ГОСТ19034-82

Заводской номер: [Трубка 3.31.ТВ-40-14 (L=40мм) ГОСТ19034-82] Количество на модель: 12
[Трубка 3.31.ТВ-40-14 (L=40мм) ГОСТ19034-82]
12
19

Номер детали на чертеже:

19

Болт М8х20.48.019 ГОСТ7796-70

Заводской номер: [Болт М8х20.48.019 ГОСТ7796-70] Количество на модель: 2
[Болт М8х20.48.019 ГОСТ7796-70]
2
20

Номер детали на чертеже:

20

Винт ВМ4-66К25.48.016 ГОСТ17473-80

Заводской номер: [Винт ВМ4-66К25.48.016 ГОСТ17473-80] Количество на модель: 8
[Винт ВМ4-66К25.48.016 ГОСТ17473-80]
8
21

Номер детали на чертеже:

21

Гайка М4-6Н.5.016 ГОСТ5927-70

Заводской номер: [Гайка М4-6Н.5.016 ГОСТ5927-70] Количество на модель: 6
[Гайка М4-6Н.5.016 ГОСТ5927-70]
6
22

Номер детали на чертеже:

22

Гайка М8-6Н.5.019 ГОСТ5927-70

Заводской номер: [Гайка М8-6Н.5.019 ГОСТ5927-70] Количество на модель: 2
[Гайка М8-6Н.5.019 ГОСТ5927-70]
2
23

Номер детали на чертеже:

23

Шайба 4.01.016 ГОСТ11371-78

Заводской номер: [Шайба 4.01.016 ГОСТ11371-78] Количество на модель: 14
[Шайба 4.01.016 ГОСТ11371-78]
14
24

Номер детали на чертеже:

24

Шайба 8.01.019 ГОСТ11371-78

Заводской номер: [Шайба 8.01.019 ГОСТ11371-78] Количество на модель: 2
[Шайба 8.01.019 ГОСТ11371-78]
2
25

Номер детали на чертеже:

25

Шайба 4.65Г.016 ГОСТ6402-70

Заводской номер: [Шайба 4.65Г.016 ГОСТ6402-70] Количество на модель: 6
[Шайба 4.65Г.016 ГОСТ6402-70]
6
26

Номер детали на чертеже:

26

Шайба 8Т.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 8Т.65Г.019 ГОСТ6402-70] Количество на модель: 2
[Шайба 8Т.65Г.019 ГОСТ6402-70]
2
27

Номер детали на чертеже:

27

Провод ПВЗ 25,00 660 (L=4м) ГОСТ6323-79

Заводской номер: [Провод ПВЗ 25,00 660 (L=4м) ГОСТ6323-79] Количество на модель: 1
[Провод ПВЗ 25,00 660 (L=4м) ГОСТ6323-79]
1
28

Номер детали на чертеже:

28

Провод ПВЗ 35,00 660 (L=1,5м) ГОСТ6323-79

Заводской номер: [Провод ПВЗ 35,00 660 (L=1,5м) ГОСТ6323-79] Количество на модель: 1
[Провод ПВЗ 35,00 660 (L=1,5м) ГОСТ6323-79]
1
29

Номер детали на чертеже:

29

Провод ПГВА-0,75 (L=1м) ГОСТ2112-79

Заводской номер: [Провод ПГВА-0,75 (L=1м) ГОСТ2112-79] Количество на модель: 1
[Провод ПГВА-0,75 (L=1м) ГОСТ2112-79]
1
30

Номер детали на чертеже:

30

Стеклоткань ЛСКЛ-155-0,15x20 (L=0,5м) ГОСТ10156-78

Заводской номер: [Стеклоткань ЛСКЛ-155-0,15x20 (L=0,5м) ГОСТ10156-78] Количество на модель: 1
[Стеклоткань ЛСКЛ-155-0,15x20 (L=0,5м) ГОСТ10156-78]
1
