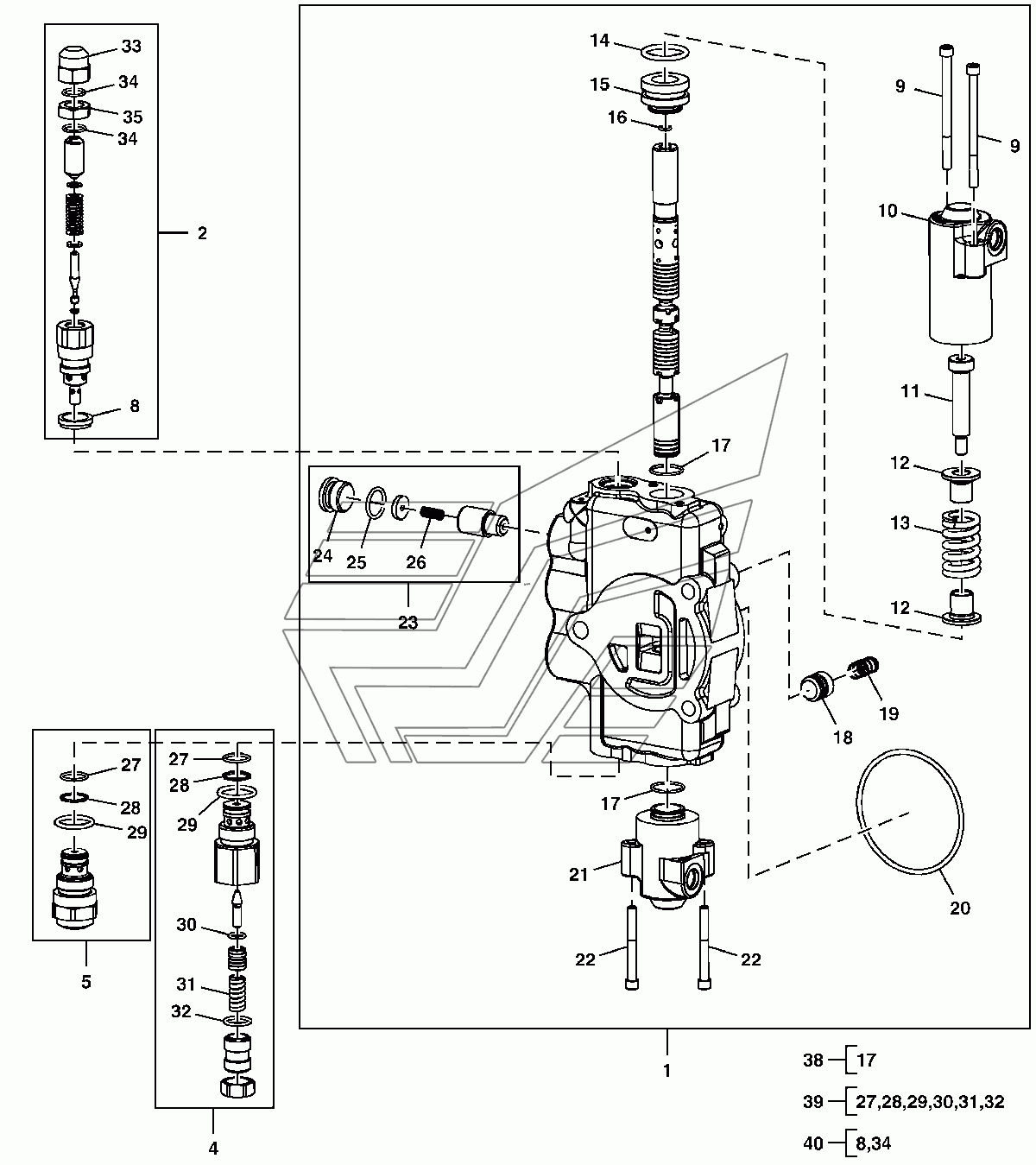

Секция рабочего хода, контур управления JD-325SK. Каталог 2015г.

Секция ковша, направляющее устройство JD-325SK Секция пов. мех., сервоупр. JD-325SK

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Комплект уплотнений

Заводской номер: AT314539 Количество на модель: 1
AT314539
1

Номер детали на чертеже:

Клапан

Заводской номер: AT300828 Количество на модель: 1
AT300828
1

Номер детали на чертеже:

Пружина

Заводской номер: T81539 Количество на модель: 1
T81539
1

Номер детали на чертеже:

Тарельчатый клапан

Заводской номер: T81538 Количество на модель: 1
T81538
1
1

Номер детали на чертеже:

1

Клапан

Заводской номер: AT302103 Количество на модель: 1
AT302103
1
2

Номер детали на чертеже:

2

Редукционный клапан

Заводской номер: AT171404 Количество на модель: 1
AT171404
1
4

Номер детали на чертеже:

4

Редукционный клапан

Заводской номер: AT303954 Количество на модель: 1
AT303954
1
5

Номер детали на чертеже:

5

Редукционный клапан

Заводской номер: AT301751 Количество на модель: 1
AT301751
1
8

Номер детали на чертеже:

8

Сальник

Заводской номер: T183756 Количество на модель: 2
T183756
2
9

Номер детали на чертеже:

9

Винт

Заводской номер: T191335 Количество на модель: 2
T191335
2
10

Номер детали на чертеже:

10

Колпачок

Заводской номер: T201072 Количество на модель: 1
T201072
1
11

Номер детали на чертеже:

11

Винт

Заводской номер: T191337 Количество на модель: 1
T191337
1
12

Номер детали на чертеже:

12

Стопор

Заводской номер: T201306 Количество на модель: 2
T201306
2
13

Номер детали на чертеже:

13

Пружина сжатия

Заводской номер: T201071 Количество на модель: 1
T201071
1
14

Номер детали на чертеже:

14

Уплотнительное кольцо

Заводской номер: T191346 Количество на модель: 1
T191346
1
15

Номер детали на чертеже:

15

Стопор

Заводской номер: 790106800 Количество на модель: 1
790106800
1
16

Номер детали на чертеже:

16

Уплотнительное кольцо

Заводской номер: R30903 Количество на модель: 1
R30903
1
17

Номер детали на чертеже:

17

Кольцо

Заводской номер: Кольцо Количество на модель: 2
Кольцо
2
18

Номер детали на чертеже:

18

Тарельчатый клапан

Заводской номер: T152406 Количество на модель: 1
T152406
1
19

Номер детали на чертеже:

19

Пружина

Заводской номер: T152407 Количество на модель: 1
T152407
1
20

Номер детали на чертеже:

20

Уплотнительное кольцо

Заводской номер: T118685 Количество на модель: 1
T118685
1
21

Номер детали на чертеже:

21

Колпачок

Заводской номер: T201069 Количество на модель: 1
T201069
1
22

Номер детали на чертеже:

22

Винт

Заводской номер: T191334 Количество на модель: 2
T191334
2
23

Номер детали на чертеже:

23

Комплект уплотнений

Заводской номер: AT178371 Количество на модель: 1
AT178371
1
24

Номер детали на чертеже:

24

Заглушка

Заводской номер: T201424 Количество на модель: 1
T201424
1
25

Номер детали на чертеже:

25

Уплотнительное кольцо

Заводской номер: R26906 Количество на модель: 1
R26906
1
26

Номер детали на чертеже:

26

Пружина сжатия

Заводской номер: R111238 Количество на модель: 1
R111238
1
27

Номер детали на чертеже:

27

Уплотнительное кольцо

Заводской номер: T107887 Количество на модель: 1
T107887
1
29

Номер детали на чертеже:

29

Уплотнительное кольцо

Заводской номер: T118681 Количество на модель: 1
T118681
1
30

Номер детали на чертеже:

30

Уплотнительное кольцо

Заводской номер: R63548 Количество на модель: 1
R63548
1
31

Номер детали на чертеже:

31

Пружина сжатия

Заводской номер: Пружина Количество на модель: 1
Пружина
1
33

Номер детали на чертеже:

33

Гайка

Заводской номер: T67425 Количество на модель: 1
T67425
1
35

Номер детали на чертеже:

35

Гайка

Заводской номер: T67424 Количество на модель: 1
T67424
1
38

Номер детали на чертеже:

38

Сальник

Заводской номер: AT280406 Количество на модель: 1
AT280406
1
39

Номер детали на чертеже:

39

Уплотнительное кольцо

Заводской номер: AT300801 Количество на модель: 1
AT300801
1
40

Номер детали на чертеже:

40

Комплект уплотнений

Заводской номер: AT314538 Количество на модель: 1
AT314538
1
