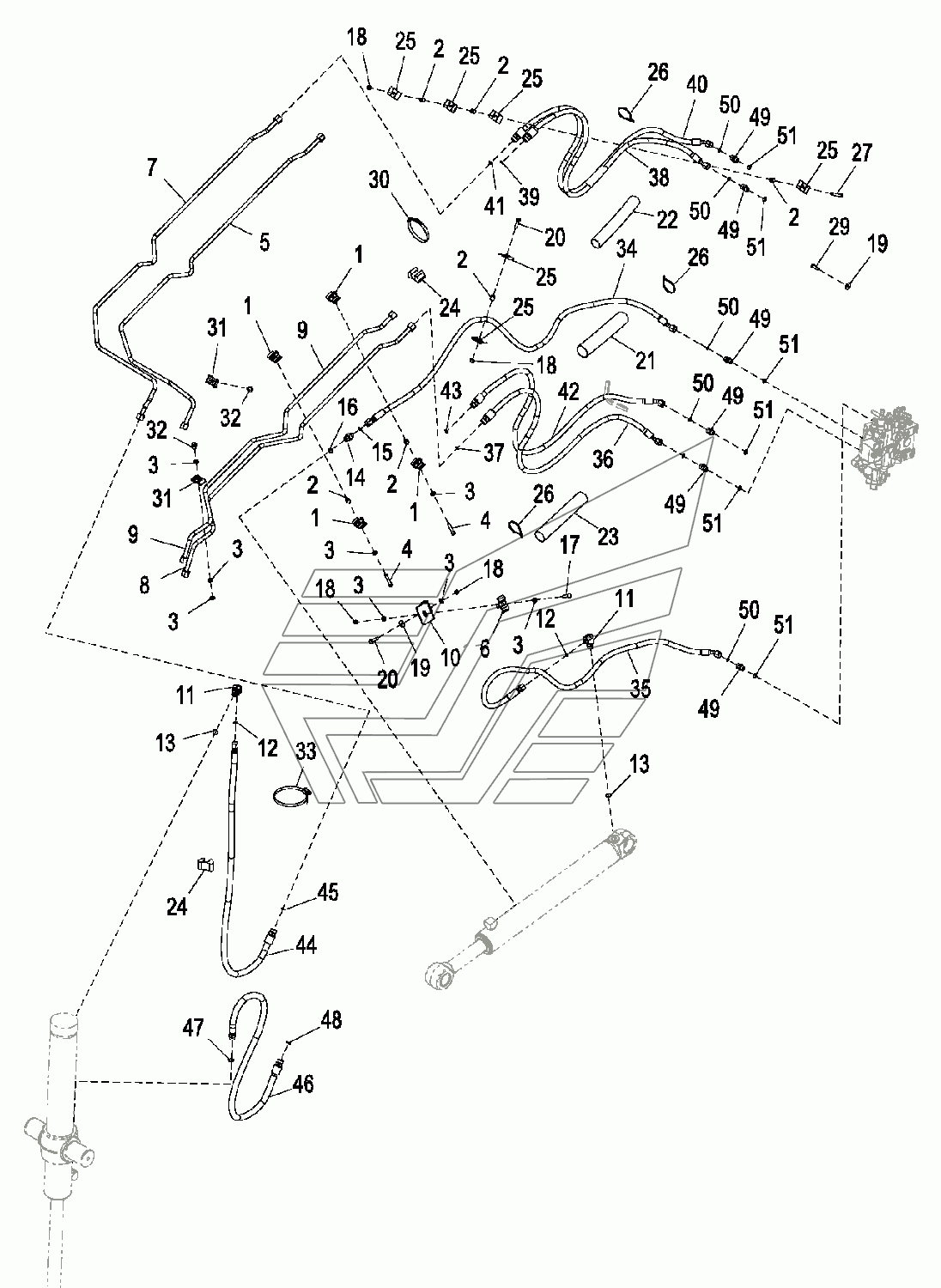

Правый трубопровод погрузчика JD-325SK. Каталог 2015г.

Трубопроводы погрузчика, левая сторона JD-325SK Крепежные детали гидроаккумулятора управления плавностью хода JD-325SK

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Скоба

Заводской номер: T159954 Количество на модель: 4
T159954
4
2

Номер детали на чертеже:

2

Распорная втулка

Заводской номер: 28H3381 Количество на модель: 6
28H3381
6
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 24M7239 Количество на модель: 8
24M7239
8
4

Номер детали на чертеже:

4

Винт с головкой

Заводской номер: 19M7875 Количество на модель: 2
19M7875
2
5

Номер детали на чертеже:

5

Маслопровод

Заводской номер: AT321154 Количество на модель: 1
AT321154
1
6

Номер детали на чертеже:

6

Скоба

Заводской номер: KV22609 Количество на модель: 1
KV22609
1
7

Номер детали на чертеже:

7

Маслопровод

Заводской номер: AT321152 Количество на модель: 1
AT321152
1
8

Номер детали на чертеже:

8

Маслопровод

Заводской номер: AT321155 Количество на модель: 1
AT321155
1
9

Номер детали на чертеже:

9

Маслопровод

Заводской номер: AT321156 Количество на модель: 1
AT321156
1
10

Номер детали на чертеже:

10

Уголок

Заводской номер: T165864 Количество на модель: 1
T165864
1
11

Номер детали на чертеже:

11

Коленчатый патрубок

Заводской номер: 38H1012 Количество на модель: 1
38H1012
1
12

Номер детали на чертеже:

12

Уплотнительное кольцо

Заводской номер: T77857 Количество на модель: 1
T77857
1
13

Номер детали на чертеже:

13

Уплотнительное кольцо

Заводской номер: R26906 Количество на модель: 1
R26906
1
14

Номер детали на чертеже:

14

Фитинг переходника

Заводской номер: 38H1174 Количество на модель: 1
38H1174
1
17

Номер детали на чертеже:

17

Винт с головкой

Заводской номер: 19M8637 Количество на модель: 1
19M8637
1
18

Номер детали на чертеже:

18

Гайка

Заводской номер: 14M7274 Количество на модель: 4
14M7274
4
19

Номер детали на чертеже:

19

Шайба

Заводской номер: 24M7296 Количество на модель: 2
24M7296
2
20

Номер детали на чертеже:

20

Винт с головкой

Заводской номер: 19M7550 Количество на модель: 2
19M7550
2
21

Номер детали на чертеже:

21

Защитный шланг

Заводской номер: T78606 Количество на модель: 1
T78606
1
24

Номер детали на чертеже:

24

Направляющая

Заводской номер: T105773 Количество на модель: 2
T105773
2
25

Номер детали на чертеже:

25

Разъемный хомут

Заводской номер: R46919 Количество на модель: 6
R46919
6
26

Номер детали на чертеже:

26

Обвязной хомут

Заводской номер: R44302 Количество на модель: 6
R44302
6
27

Номер детали на чертеже:

27

Винт с головкой

Заводской номер: 19M8081 Количество на модель: 1
19M8081
1
28

Номер детали на чертеже:

28

Щиток

Заводской номер: T206908 Количество на модель: 1
T206908
1
29

Номер детали на чертеже:

29

Винт с головкой

Заводской номер: 19M7662 Количество на модель: 1
19M7662
1
30

Номер детали на чертеже:

30

Шланговый зажим

Заводской номер: AU12450 Количество на модель: 1
AU12450
1
31

Номер детали на чертеже:

31

Скоба

Заводской номер: T217085 Количество на модель: 2
T217085
2
32

Номер детали на чертеже:

32

Винт

Заводской номер: 19M7784 Количество на модель: 2
19M7784
2
33

Номер детали на чертеже:

33

Скоба

Заводской номер: AC15595 Количество на модель: 1
AC15595
1
34

Номер детали на чертеже:

34

Гидрошланг

Заводской номер: AT366496 Количество на модель: 1
AT366496
1
35

Номер детали на чертеже:

35

Гидрошланг

Заводской номер: AT366497 Количество на модель: 1
AT366497
1
36

Номер детали на чертеже:

36

Гидрошланг

Заводской номер: AT366498 Количество на модель: 1
AT366498
1
37

Номер детали на чертеже:

37

Уплотнительное кольцо

Заводской номер: T77932 Количество на модель: 1
T77932
1
38

Номер детали на чертеже:

38

Гидрошланг

Заводской номер: AT366499 Количество на модель: 1
AT366499
1
40

Номер детали на чертеже:

40

Гидрошланг

Заводской номер: AT366500 Количество на модель: 1
AT366500
1
42

Номер детали на чертеже:

42

Гидрошланг

Заводской номер: AT366501 Количество на модель: 1
AT366501
1
44

Номер детали на чертеже:

44

Гидрошланг

Заводской номер: AT321153 Количество на модель: 1
AT321153
1
46

Номер детали на чертеже:

46

Гидрошланг

Заводской номер: AT173129 Количество на модель: 1
AT173129
1
49

Номер детали на чертеже:

49

Фитинг переходника

Заводской номер: 38H1161 Количество на модель: 1
38H1161
1
51

Номер детали на чертеже:

51

Уплотнительное кольцо

Заводской номер: R26375 Количество на модель: 1
R26375
1
