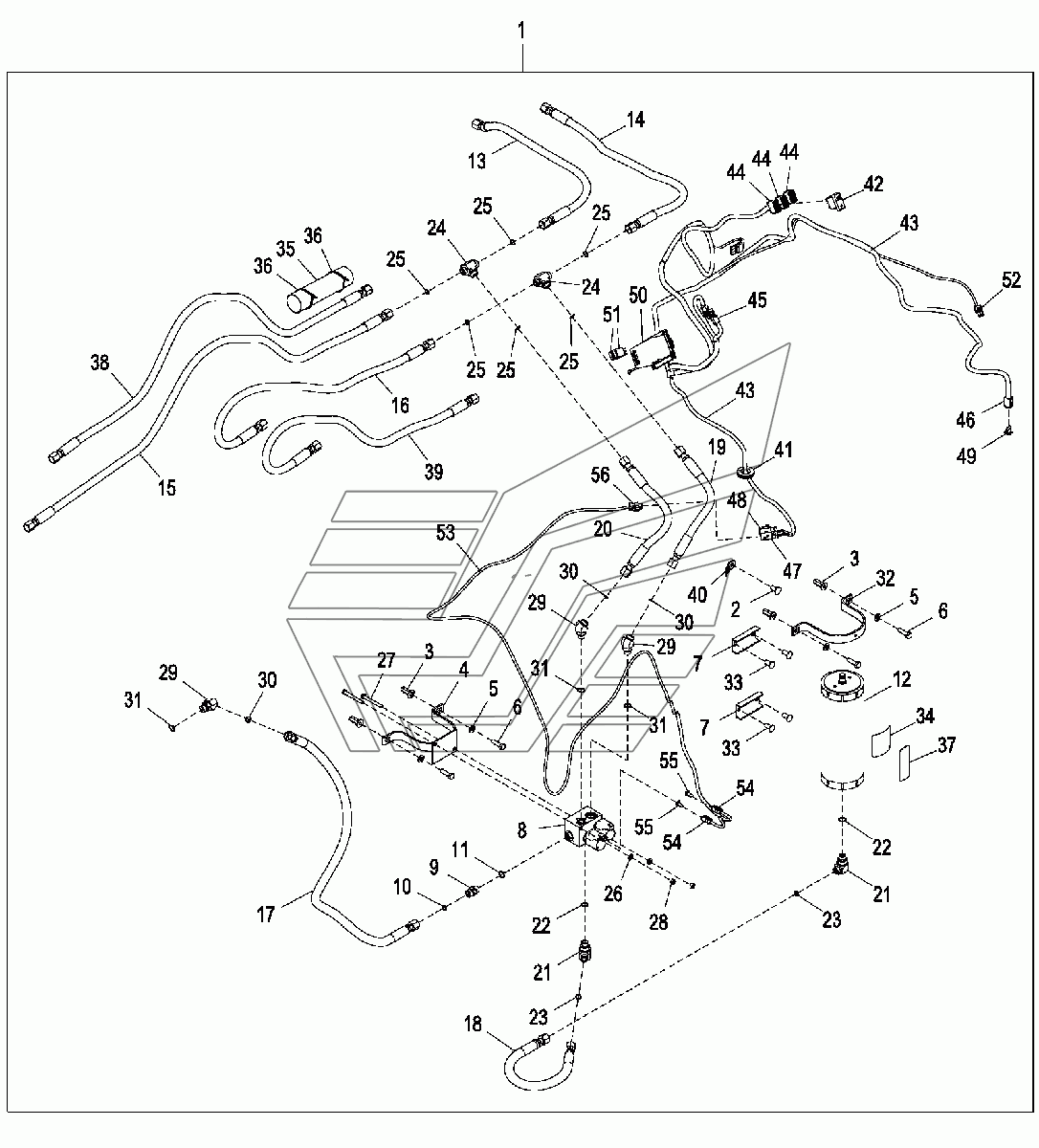

Комплект управления плавностью хода JD-325SK. Каталог 2015г.

Управление плавностью хода JD-325SK Гидравлическая система однорычажного управления погрузчиком, сервоуправление JD-325SK

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Метка

Заводской номер: T279729 Количество на модель: 1
T279729
1

Номер детали на чертеже:

Электромагнитный гидровлический клапан

Заводской номер: AT280440 Количество на модель: 2
AT280440
2

Номер детали на чертеже:

Катушка электромагнитного клапана

Заводской номер: AT280441 Количество на модель: 2
AT280441
2

Номер детали на чертеже:

Защитное кольцо

Заводской номер: E71998 Количество на модель: 2
E71998
2

Номер детали на чертеже:

Уплотнительное кольцо

Заводской номер: R28776 Количество на модель: 2
R28776
2

Номер детали на чертеже:

Уплотнительное кольцо

Заводской номер: R47151 Количество на модель: 2
R47151
2

Номер детали на чертеже:

Комплект клапанов

Заводской номер: AT196760 Количество на модель: 1
AT196760
1

Номер детали на чертеже:

Метка

Заводской номер: T187193 Количество на модель: 2
T187193
2

Номер детали на чертеже:

Программное обеспечение

Заводской номер: AT417187 Количество на модель: 1
AT417187
1

Номер детали на чертеже:

Гайка

Заводской номер: 14M7477 Количество на модель: 2
14M7477
2
1

Номер детали на чертеже:

1

Комплект клапанов

Заводской номер: AT403002 Количество на модель: 1
AT403002
1
2

Номер детали на чертеже:

2

Заглушка

Заводской номер: MT2485 Количество на модель: 5
MT2485
5
3

Номер детали на чертеже:

3

Гайка

Заводской номер: T148409 Количество на модель: 4
T148409
4
4

Номер детали на чертеже:

4

Скоба

Заводской номер: AT323844 Количество на модель: 1
AT323844
1
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 24M7239 Количество на модель: 4
24M7239
4
6

Номер детали на чертеже:

6

Винт с головкой

Заводской номер: 19M7550 Количество на модель: 4
19M7550
4
7

Номер детали на чертеже:

7

Желоб

Заводской номер: T216750 Количество на модель: 2
T216750
2
8

Номер детали на чертеже:

8

Электромагнитный гидровлический клапан

Заводской номер: AT443892 Количество на модель: 1
AT443892
1
9

Номер детали на чертеже:

9

Фитинг переходника

Заводской номер: 38H1161 Количество на модель: 1
38H1161
1
10

Номер детали на чертеже:

10

Уплотнительное кольцо

Заводской номер: T77857 Количество на модель: 1
T77857
1
11

Номер детали на чертеже:

11

Уплотнительное кольцо

Заводской номер: R26375 Количество на модель: 1
R26375
1
12

Номер детали на чертеже:

12

Гидроаккумулятор

Заводской номер: AT196351 Количество на модель: 1
AT196351
1
13

Номер детали на чертеже:

13

Гидрошланг

Заводской номер: AT391758 Количество на модель: 1
AT391758
1
14

Номер детали на чертеже:

14

Гидрошланг

Заводской номер: AT325028 Количество на модель: 1
AT325028
1
15

Номер детали на чертеже:

15

Гидрошланг

Заводской номер: AT403074 Количество на модель: 1
AT403074
1
16

Номер детали на чертеже:

16

Гидрошланг

Заводской номер: AT199645 Количество на модель: 1
AT199645
1
17

Номер детали на чертеже:

17

Гидрошланг

Заводской номер: AT199641 Количество на модель: 1
AT199641
1
18

Номер детали на чертеже:

18

Гидрошланг

Заводской номер: AT199640 Количество на модель: 1
AT199640
1
19

Номер детали на чертеже:

19

Гидрошланг

Заводской номер: AT199639 Количество на модель: 1
AT199639
1
21

Номер детали на чертеже:

21

Коленчатый патрубок

Заводской номер: 38H1005 Количество на модель: 2
38H1005
2
24

Номер детали на чертеже:

24

Тройник

Заводской номер: 38H5031 Количество на модель: 2
38H5031
2
26

Номер детали на чертеже:

26

Шайба

Заводской номер: 24M7238 Количество на модель: 2
24M7238
2
27

Номер детали на чертеже:

27

Винт с головкой

Заводской номер: 19M7663 Количество на модель: 2
19M7663
2
28

Номер детали на чертеже:

28

Гайка

Заводской номер: 14M7273 Количество на модель: 2
14M7273
2
29

Номер детали на чертеже:

29

Коленчатый патрубок

Заводской номер: 38H1046 Количество на модель: 1
38H1046
1
32

Номер детали на чертеже:

32

Скоба

Заводской номер: T216756 Количество на модель: 1
T216756
1
34

Номер детали на чертеже:

34

Метка

Заводской номер: T225374 Количество на модель: 1
T225374
1
34

Номер детали на чертеже:

34

Метка

Заводской номер: T225375 Количество на модель: 1
T225375
1
34

Номер детали на чертеже:

34

Метка

Заводской номер: T225376 Количество на модель: 1
T225376
1
34

Номер детали на чертеже:

34

Метка

Заводской номер: T252395 Количество на модель: 1
T252395
1
35

Номер детали на чертеже:

35

Гильза

Заводской номер: Гильза Количество на модель: 1
Гильза
1
36

Номер детали на чертеже:

36

Обвязной хомут

Заводской номер: H77698 Количество на модель: 2
H77698
2
37

Номер детали на чертеже:

37

Метка

Заводской номер: T305799 Количество на модель: 1
T305799
1
38

Номер детали на чертеже:

38

Гидрошланг

Заводской номер: AT403134 Количество на модель: 1
AT403134
1
39

Номер детали на чертеже:

39

Гидрошланг

Заводской номер: AT403133 Количество на модель: 1
AT403133
1
40

Номер детали на чертеже:

40

Кронштейн

Заводской номер: T210717 Количество на модель: 1
T210717
1
41

Номер детали на чертеже:

41

Уплотнение

Заводской номер: R50636 Количество на модель: 1
R50636
1
42

Номер детали на чертеже:

42

Тумблер/кулисный переключатель

Заводской номер: AT317451 Количество на модель: 1
AT317451
1
43

Номер детали на чертеже:

43

Жгут проводов

Заводской номер: AT375551 Количество на модель: 1
AT375551
1
44

Номер детали на чертеже:

44

Корпус электрического разъема

Заводской номер: T210282 Количество на модель: 3
T210282
3
45

Номер детали на чертеже:

45

Узел электрического разъема

Заводской номер: R78053 Количество на модель: 1
R78053
1
46

Номер детали на чертеже:

46

Узел электрического разъема

Заводской номер: 57M8012 Количество на модель: 1
57M8012
1
47

Номер детали на чертеже:

47

Корпус электрического разъема

Заводской номер: 57M9733 Количество на модель: 1
57M9733
1
48

Номер детали на чертеже:

48

Корпус электрического разъема

Заводской номер: 57M9730 Количество на модель: 1
57M9730
1
49

Номер детали на чертеже:

49

Блок устройства электрического разъема

Заводской номер: 57M8013 Количество на модель: 1
57M8013
1
50

Номер детали на чертеже:

50

Коробка плавких предохранителей

Заводской номер: AT346012 Количество на модель: 1
AT346012
1
50

Номер детали на чертеже:

50

Коробка плавких предохранителей

Заводской номер: T339027 Количество на модель: 1
T339027
1
51

Номер детали на чертеже:

51

Реле

Заводской номер: AT434626 Количество на модель: 2
AT434626
2
52

Номер детали на чертеже:

52

Клемма электрического разъема

Заводской номер: RE12363 Количество на модель: 1
RE12363
1
53

Номер детали на чертеже:

53

Жгут проводов

Заводской номер: AT375570 Количество на модель: 1
AT375570
1
54

Номер детали на чертеже:

54

Узел электрического разъема

Заводской номер: 57M8021 Количество на модель: 2
57M8021
2
55

Номер детали на чертеже:

55

Блок устройства электрического разъема

Заводской номер: 57M8022 Количество на модель: 2
57M8022
2
56

Номер детали на чертеже:

56

Корпус электрического разъема

Заводской номер: 57M9729 Количество на модель: 1
57M9729
1
57

Номер детали на чертеже:

57

Фитинг переходника

Заводской номер: 38H5003 Количество на модель: 1
38H5003
1
58

Номер детали на чертеже:

58

Коленчатый патрубок

Заводской номер: 38H5017 Количество на модель: 1
38H5017
1
59

Номер детали на чертеже:

59

Коленчатый патрубок

Заводской номер: 38H5071 Количество на модель: 2
38H5071
2
61

Номер детали на чертеже:

61

Уплотнительное кольцо

Заводской номер: 51M7043 Количество на модель: 4
51M7043
4
Управление плавностью хода JD-325SK Гидравлическая система однорычажного управления погрузчиком, сервоуправление JD-325SK
