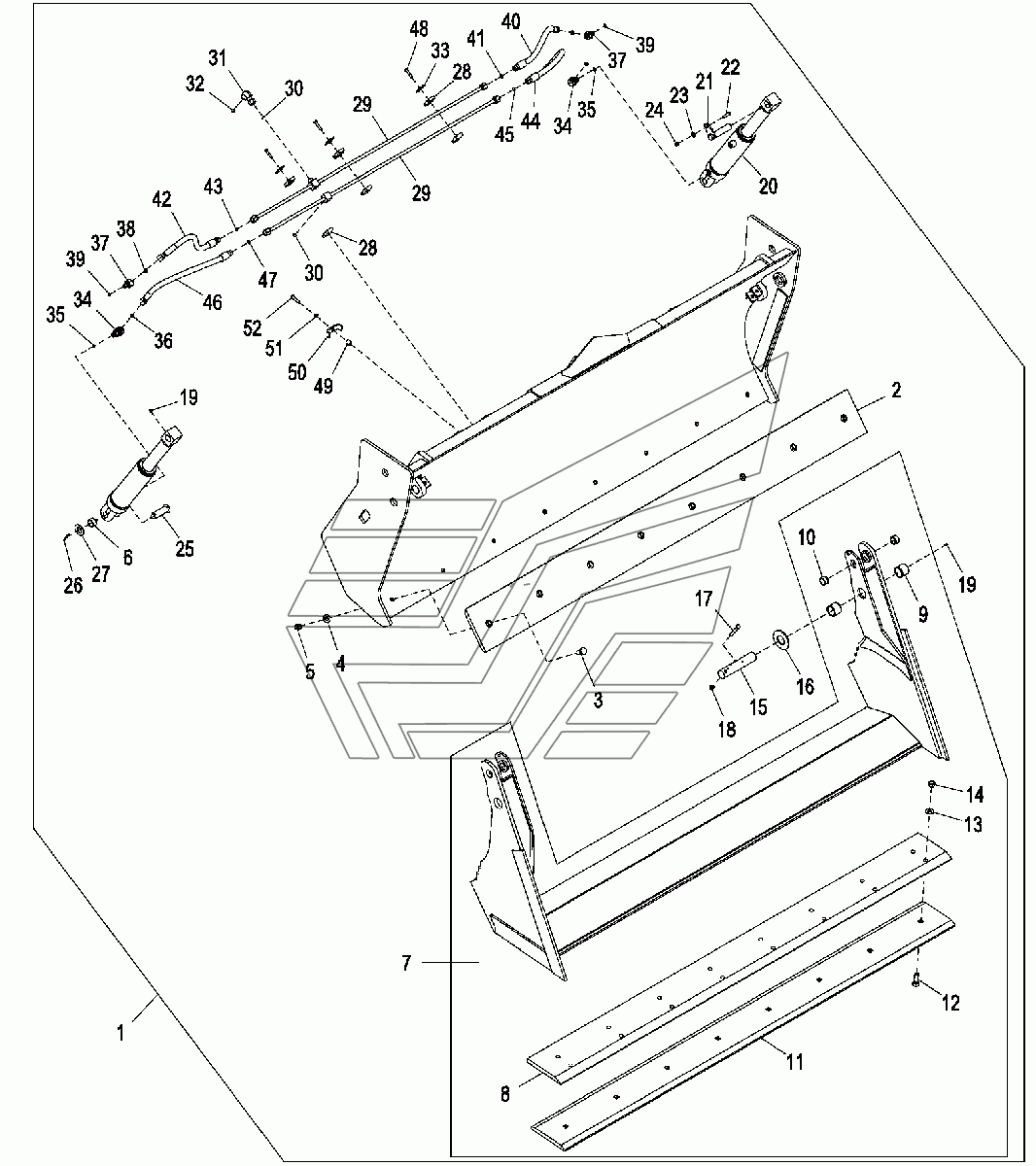

Универсальный ковш с муфтой, 1,0 м3 JD-325SK. Каталог 2015г.

Штифты ковша погрузчика JD-325SK Комплект универсального ковша с переставной режущей кромкой 1,01 м3, 2,34 м JD-325SK

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ковш обратной лопаты

Заводской номер: AT308193 Количество на модель: 1
AT308193
1
2

Номер детали на чертеже:

2

Режущая кромка

Заводской номер: T143802 Количество на модель: 1
T143802
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: 09H1776 Количество на модель: 8
09H1776
8
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 24M7241 Количество на модель: 8
24M7241
8
5

Номер детали на чертеже:

5

Гайка

Заводской номер: 14H1039 Количество на модель: 8
14H1039
8
6

Номер детали на чертеже:

6

Втулка

Заводской номер: T166433 Количество на модель: 1
T166433
1
7

Номер детали на чертеже:

7

Шарнир

Заводской номер: AT186437 Количество на модель: 1
AT186437
1
8

Номер детали на чертеже:

8

Режущая кромка

Заводской номер: T128538 Количество на модель: 1
T128538
1
9

Номер детали на чертеже:

9

Втулка

Заводской номер: T128533 Количество на модель: 4
T128533
4
11

Номер детали на чертеже:

11

Режущая кромка

Заводской номер: T84194 Количество на модель: 1
T84194
1
12

Номер детали на чертеже:

12

Болт

Заводской номер: 09H1759 Количество на модель: 8
09H1759
8
15

Номер детали на чертеже:

15

Штифт

Заводской номер: T167059 Количество на модель: 2
T167059
2
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 24H1554 Количество на модель: 2
24H1554
2
17

Номер детали на чертеже:

17

Винт с головкой

Заводской номер: 19H2106 Количество на модель: 2
19H2106
2
18

Номер детали на чертеже:

18

Стопорная гайка

Заводской номер: K40006 Количество на модель: 2
K40006
2
19

Номер детали на чертеже:

19

Смазочная арматура

Заводской номер: JD7844 Количество на модель: 4
JD7844
4
20

Номер детали на чертеже:

20

Гидравлический цилиндр

Заводской номер: AH210737 Количество на модель: 2
AH210737
2
21

Номер детали на чертеже:

21

Штифт

Заводской номер: AT190900 Количество на модель: 2
AT190900
2
22

Номер детали на чертеже:

22

Винт с головкой

Заводской номер: 19H1732 Количество на модель: 2
19H1732
2
23

Номер детали на чертеже:

23

Шайба

Заводской номер: 24M7239 Количество на модель: 2
24M7239
2
24

Номер детали на чертеже:

24

Стопорная гайка

Заводской номер: T54568 Количество на модель: 2
T54568
2
25

Номер детали на чертеже:

25

Крепление со штифтом

Заводской номер: T191318 Количество на модель: 2
T191318
2
26

Номер детали на чертеже:

26

Шплинт

Заводской номер: 11H218 Количество на модель: 2
11H218
2
27

Номер детали на чертеже:

27

Шайба

Заводской номер: 24H1138 Количество на модель: 2
24H1138
2
28

Номер детали на чертеже:

28

Скоба

Заводской номер: H135156 Количество на модель: 6
H135156
6
29

Номер детали на чертеже:

29

Линия

Заводской номер: AT448019 Количество на модель: 2
AT448019
2
29

Номер детали на чертеже:

29

Линия

Заводской номер: AT189819 Количество на модель: 2
AT189819
2
30

Номер детали на чертеже:

30

Уплотнительное кольцо

Заводской номер: T77857 Количество на модель: 2
T77857
2
31

Номер детали на чертеже:

31

Коленчатый патрубок

Заводской номер: 38H1095 Количество на модель: 1
38H1095
1
33

Номер детали на чертеже:

33

Пластина

Заводской номер: H121168 Количество на модель: 3
H121168
3
34

Номер детали на чертеже:

34

Коленчатый патрубок

Заводской номер: 38H1314 Количество на модель: 2
38H1314
2
35

Номер детали на чертеже:

35

Уплотнительное кольцо

Заводской номер: R26448 Количество на модель: 2
R26448
2
37

Номер детали на чертеже:

37

Коленчатый патрубок

Заводской номер: 38H1521 Количество на модель: 2
38H1521
2
40

Номер детали на чертеже:

40

Гидрошланг

Заводской номер: AT189822 Количество на модель: 1
AT189822
1
44

Номер детали на чертеже:

44

Гидрошланг

Заводской номер: AT190701 Количество на модель: 1
AT190701
1
48

Номер детали на чертеже:

48

Винт с головкой

Заводской номер: 19H3552 Количество на модель: 3
19H3552
3
49

Номер детали на чертеже:

49

Распорная втулка

Заводской номер: 28H1697 Количество на модель: 1
28H1697
1
50

Номер детали на чертеже:

50

Скоба

Заводской номер: T27022 Количество на модель: 1
T27022
1
51

Номер детали на чертеже:

51

Шайба

Заводской номер: 24M7106 Количество на модель: 1
24M7106
1
52

Номер детали на чертеже:

52

Винт с головкой

Заводской номер: 19H2633 Количество на модель: 1
19H2633
1
53

Номер детали на чертеже:

53

Обвязной хомут

Заводской номер: R44302 Количество на модель: 1
R44302
1
55

Номер детали на чертеже:

55

Гидрошланг

Заводской номер: AT172386 Количество на модель: 2
AT172386
2
56

Номер детали на чертеже:

56

Уплотнительное кольцо

Заводской номер: T77932 Количество на модель: 1
T77932
1
