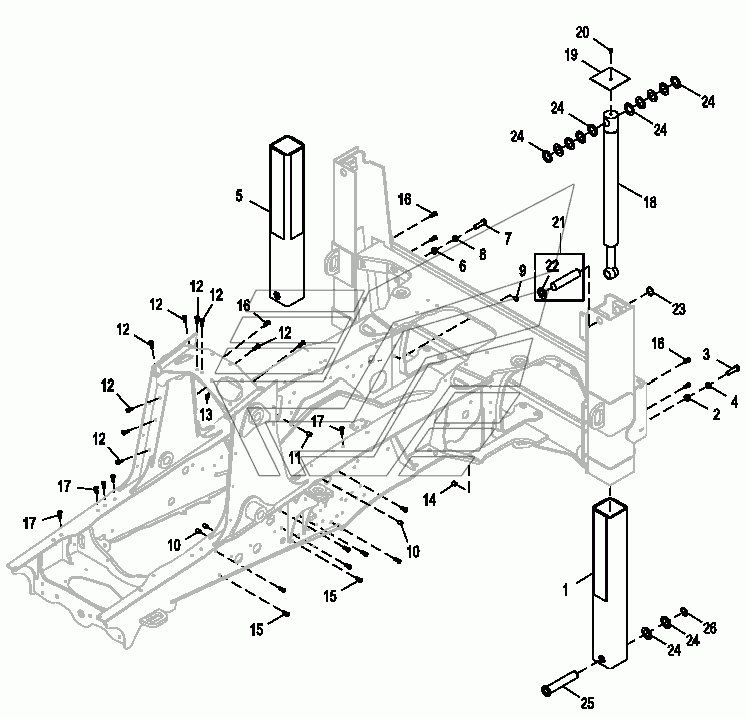

Основная рама (-232969) JD-315SK(часть 2). Каталог 2015г.

Основная рама (232970-) JD-315SK(часть 2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рукоять

Заводской номер: AT406144 Количество на модель: 1
AT406144
1
2

Номер детали на чертеже:

2

Гайка

Заводской номер: 14M7277 Количество на модель: 1
14M7277
1
3

Номер детали на чертеже:

3

Винт с головкой

Заводской номер: 19M9133 Количество на модель: 1
19M9133
1
4

Номер детали на чертеже:

4

Гайка

Заводской номер: 14M7335 Количество на модель: 1
14M7335
1
9

Номер детали на чертеже:

9

Втулка

Заводской номер: T72414 Количество на модель: 2
T72414
2
12

Номер детали на чертеже:

12

Гайка

Заводской номер: T148411 Количество на модель: 15
T148411
15
15

Номер детали на чертеже:

15

Гайка

Заводской номер: T148409 Количество на модель: 21
T148409
21
16

Номер детали на чертеже:

16

Гайка

Заводской номер: T148410 Количество на модель: 6
T148410
6
18

Номер детали на чертеже:

18

Гидравлический цилиндр

Заводской номер: AH211348 Количество на модель: 2
AH211348
2
19

Номер детали на чертеже:

19

Хомут

Заводской номер: T126013 Количество на модель: 2
T126013
2
20

Номер детали на чертеже:

20

Винт с головкой

Заводской номер: 19M7557 Количество на модель: 2
19M7557
2
21

Номер детали на чертеже:

21

Крепление со штифтом

Заводской номер: AT135084 Количество на модель: 2
AT135084
2
22

Номер детали на чертеже:

22

Шайба

Заводской номер: 24H1540 Количество на модель: 1
24H1540
1
23

Номер детали на чертеже:

23

Пружинное кольцо

Заводской номер: 40M7180 Количество на модель: 2
40M7180
2
24

Номер детали на чертеже:

24

Шайба

Заводской номер: 24H1571 Количество на модель: 24
24H1571
24
25

Номер детали на чертеже:

25

Штифт

Заводской номер: AT186254 Количество на модель: 2
AT186254
2
26

Номер детали на чертеже:

26

Пружинное кольцо

Заводской номер: U12167 Количество на модель: 2
U12167
2
