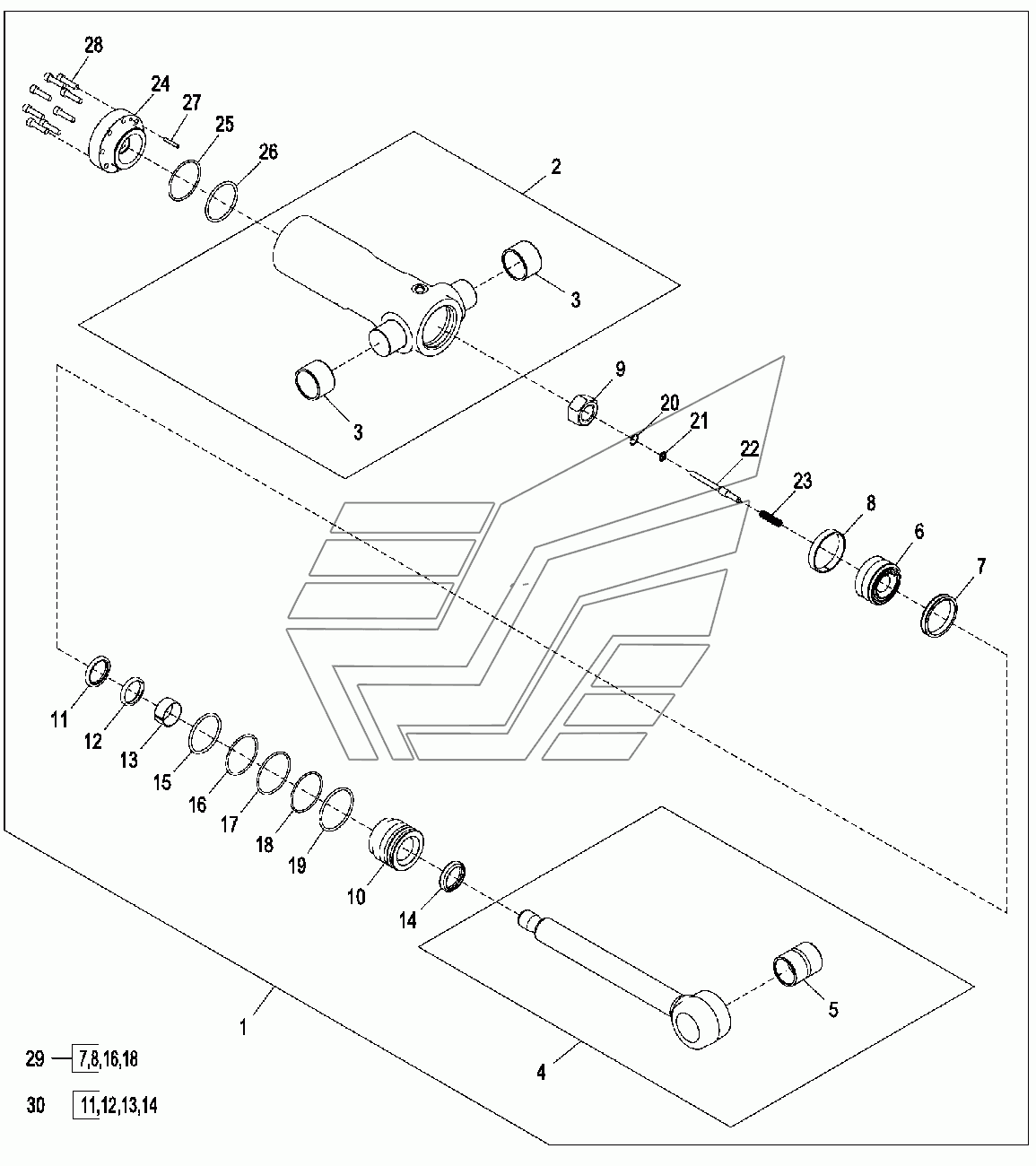

Цилиндр механизма поворота и рем. комплект (234970-) JD-315SK(часть 2). Каталог 2015г.

Цилиндр механизма поворота и рем. комплект (-234969) JD-315SK(часть 2) Цилиндр поворота для замены JD-315SK(часть 2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидравлический цилиндр

Заводской номер: AHC14475 Количество на модель: 1
AHC14475
1
1

Номер детали на чертеже:

1

Гидравлический цилиндр

Заводской номер: AHC12943 Количество на модель: 1
AHC12943
1
2

Номер детали на чертеже:

2

Гильза гидравлического цилиндра

Заводской номер: AHC12944 Количество на модель: 1
AHC12944
1
3

Номер детали на чертеже:

3

Втулка

Заводской номер: H151328 Количество на модель: 2
H151328
2
4

Номер детали на чертеже:

4

Шток гидравлического цилиндра

Заводской номер: AHC12945 Количество на модель: 1
AHC12945
1
5

Номер детали на чертеже:

5

Втулка

Заводской номер: H180402 Количество на модель: 1
H180402
1
6

Номер детали на чертеже:

6

Поршень

Заводской номер: HC10324 Количество на модель: 1
HC10324
1
7

Номер детали на чертеже:

7

Сальник

Заводской номер: RE20344 Количество на модель: 1
RE20344
1
8

Номер детали на чертеже:

8

Компенсационное кольцо

Заводской номер: R81776 Количество на модель: 1
R81776
1
9

Номер детали на чертеже:

9

Гайка

Заводской номер: H170541 Количество на модель: 1
H170541
1
10

Номер детали на чертеже:

10

Направляющая штока гидроциллиндра

Заводской номер: H208631 Количество на модель: 1
H208631
1
11

Номер детали на чертеже:

11

Сальник

Заводской номер: AH146561 Количество на модель: 1
AH146561
1
12

Номер детали на чертеже:

12

Сальник

Заводской номер: H152203 Количество на модель: 1
H152203
1
13

Номер детали на чертеже:

13

Компенсационное кольцо

Заводской номер: H208987 Количество на модель: 1
H208987
1
14

Номер детали на чертеже:

14

Сальник

Заводской номер: AH146557 Количество на модель: 1
AH146557
1
15

Номер детали на чертеже:

15

Уплотнительное кольцо

Заводской номер: F1430R Количество на модель: 1
F1430R
1
16

Номер детали на чертеже:

16

Защитное кольцо

Заводской номер: R79101 Количество на модель: 1
R79101
1
17

Номер детали на чертеже:

17

Пружинное кольцо

Заводской номер: H180103 Количество на модель: 1
H180103
1
18

Номер детали на чертеже:

18

Уплотнительное кольцо

Заводской номер: H181114 Количество на модель: 1
H181114
1
19

Номер детали на чертеже:

19

Пружинное кольцо

Заводской номер: H206859 Количество на модель: 1
H206859
1
20

Номер детали на чертеже:

20

Кольцо

Заводской номер: HC10583 Количество на модель: 1
HC10583
1
21

Номер детали на чертеже:

21

Стопор

Заводской номер: HC10587 Количество на модель: 1
HC10587
1
22

Номер детали на чертеже:

22

Клапан

Заводской номер: HC10586 Количество на модель: 1
HC10586
1
23

Номер детали на чертеже:

23

Пружина сжатия

Заводской номер: HC10582 Количество на модель: 1
HC10582
1
24

Номер детали на чертеже:

24

Крышка гидроцилиндра

Заводской номер: HC12230 Количество на модель: 1
HC12230
1
27

Номер детали на чертеже:

27

Пружинный шплинт

Заводской номер: 34M7042 Количество на модель: 1
34M7042
1
28

Номер детали на чертеже:

28

Винт

Заводской номер: 19M8338 Количество на модель: 8
19M8338
8
29

Номер детали на чертеже:

29

Комплект гидроцилиндров

Заводской номер: AH212096 Количество на модель: 1
AH212096
1
30

Номер детали на чертеже:

30

Комплект гидроцилиндров

Заводской номер: AHC11573 Количество на модель: 1
AHC11573
1
31

Номер детали на чертеже:

31

Коленчатый патрубок

Заводской номер: 38H5017 Количество на модель: 1
38H5017
1
32

Номер детали на чертеже:

32

Тройник

Заводской номер: 38H5111 Количество на модель: 1
38H5111
1
33

Номер детали на чертеже:

33

Уплотнительное кольцо

Заводской номер: 51M7043 Количество на модель: 1
51M7043
1
34

Номер детали на чертеже:

34

Уплотнительное кольцо

Заводской номер: T77857 Количество на модель: 1
T77857
1
