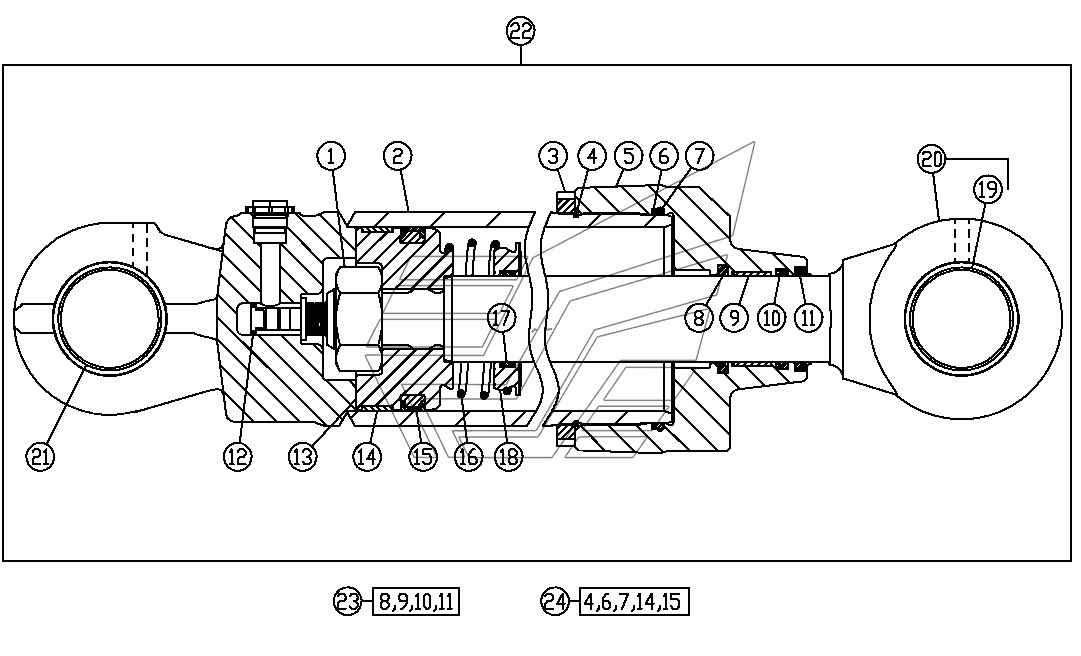

Цилиндр стрелы JD-315SK(часть 2). Каталог 2015г.

Гидравлическая система клапана фиксатора стрелы обратной лопаты (-234969) JD-315SK(часть 2) Цилиндр стрелы для замены JD-315SK(часть 2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидравлический цилиндр

Заводской номер: AHC15730 Количество на модель: 1
AHC15730
1
1

Номер детали на чертеже:

1

Гайка

Заводской номер: H209712 Количество на модель: 1
H209712
1
2

Номер детали на чертеже:

2

Гильза гидравлического цилиндра

Заводской номер: AH211134 Количество на модель: 1
AH211134
1
3

Номер детали на чертеже:

3

Гайка

Заводской номер: H180433 Количество на модель: 1
H180433
1
4

Номер детали на чертеже:

4

Уплотнительное кольцо

Заводской номер: T105469 Количество на модель: 1
T105469
1
5

Номер детали на чертеже:

5

Направляющая штока гидроциллиндра

Заводской номер: H155738 Количество на модель: 1
H155738
1
6

Номер детали на чертеже:

6

Защитное кольцо

Заводской номер: H154898 Количество на модель: 1
H154898
1
7

Номер детали на чертеже:

7

Кольцо

Заводской номер: R77857 Количество на модель: 1
R77857
1
8

Номер детали на чертеже:

8

Сальник

Заводской номер: AH146562 Количество на модель: 1
AH146562
1
9

Номер детали на чертеже:

9

Компенсационное кольцо

Заводской номер: H152795 Количество на модель: 1
H152795
1
10

Номер детали на чертеже:

10

Сальник

Заводской номер: H152204 Количество на модель: 1
H152204
1
11

Номер детали на чертеже:

11

Сальник

Заводской номер: AH146558 Количество на модель: 1
AH146558
1
12

Номер детали на чертеже:

12

Винт

Заводской номер: AH216869 Количество на модель: 1
AH216869
1
13

Номер детали на чертеже:

13

Поршень

Заводской номер: H180397 Количество на модель: 1
H180397
1
14

Номер детали на чертеже:

14

Маслосъемное кольцо

Заводской номер: H154900 Количество на модель: 1
H154900
1
15

Номер детали на чертеже:

15

Сальник

Заводской номер: AH138083 Количество на модель: 1
AH138083
1
16

Номер детали на чертеже:

16

Пружина сжатия

Заводской номер: H169161 Количество на модель: 1
H169161
1
17

Номер детали на чертеже:

17

Кольцо

Заводской номер: H151831 Количество на модель: 1
H151831
1
18

Номер детали на чертеже:

18

Поршень

Заводской номер: H151830 Количество на модель: 1
H151830
1
19

Номер детали на чертеже:

19

Втулка

Заводской номер: H152140 Количество на модель: 1
H152140
1
20

Номер детали на чертеже:

20

Шток гидравлического цилиндра

Заводской номер: AH211138 Количество на модель: 1
AH211138
1
21

Номер детали на чертеже:

21

Втулка

Заводской номер: H150964 Количество на модель: 2
H150964
2
22

Номер детали на чертеже:

22

Гидравлический цилиндр

Заводской номер: AH217444 Количество на модель: 1
AH217444
1
23

Номер детали на чертеже:

23

Комплект

Заводской номер: AH149814 Количество на модель: 1
AH149814
1
24

Номер детали на чертеже:

24

Комплект гидроцилиндров

Заводской номер: AH149847 Количество на модель: 1
AH149847
1
Гидравлическая система клапана фиксатора стрелы обратной лопаты (-234969) JD-315SK(часть 2) Цилиндр стрелы для замены JD-315SK(часть 2)
