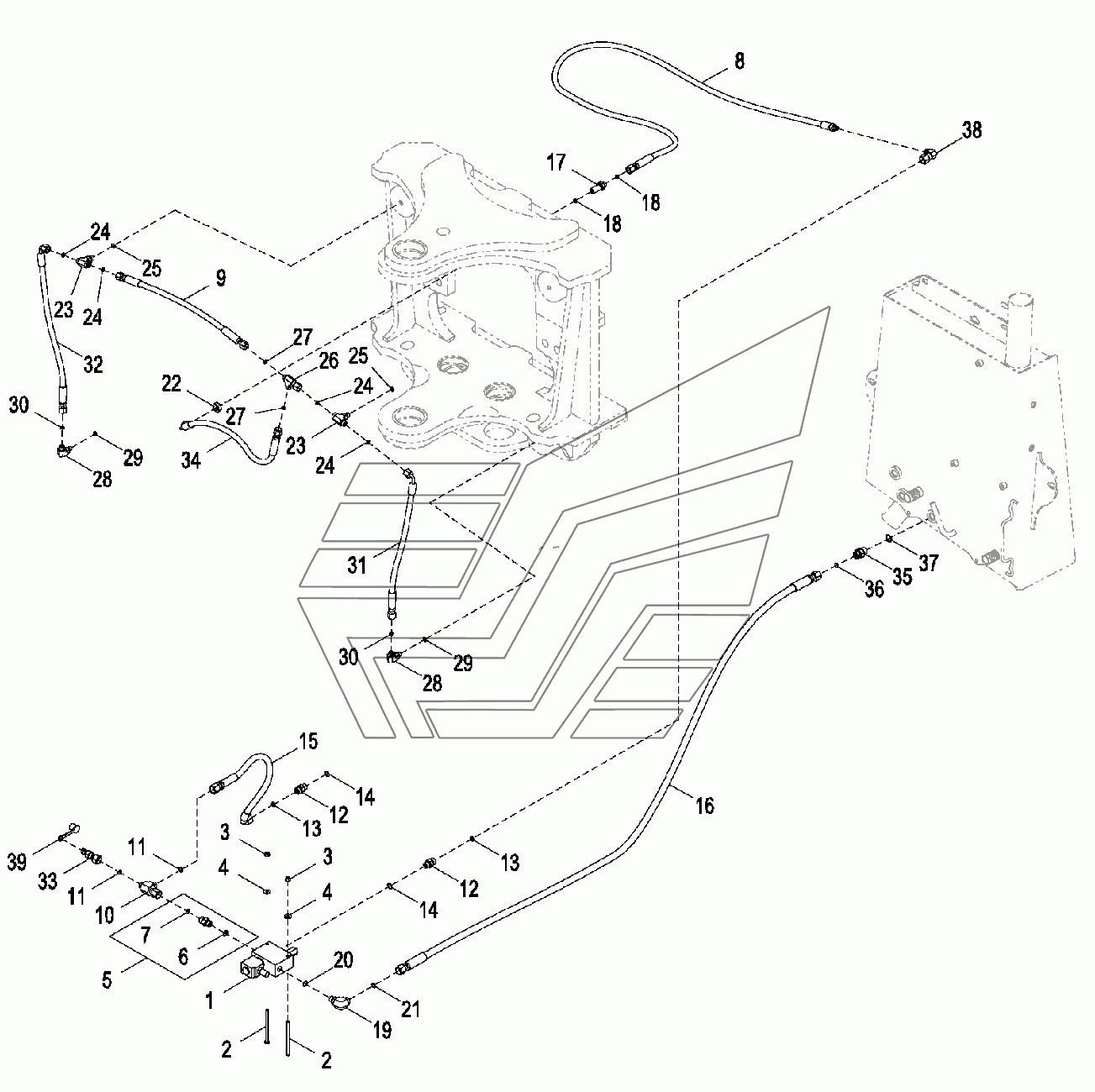

Гидравлическая система блокировки обратной лопаты Slideshift (-234969) JD-315SK(часть 2). Каталог 2015г.

Гидравлическая система телескопической рукояти и вспомогательного оборудования, нижняя секция (244920-) JD-315SK(часть 2) Гидравлическая система блокировки обратной лопаты Slideshift (234970-) JD-315SK(часть 2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Прокладка

Заводской номер: T101763 Количество на модель: 4
T101763
4

Номер детали на чертеже:

Комплект уплотнений

Заводской номер: AT193365 Количество на модель: 1
AT193365
1

Номер детали на чертеже:

Уплотнительное кольцо

Заводской номер: R28776 Количество на модель: 2
R28776
2

Номер детали на чертеже:

Уплотнительное кольцо

Заводской номер: R26906 Количество на модель: 2
R26906
2

Номер детали на чертеже:

Редукционный клапан

Заводской номер: AT183592 Количество на модель: 1
AT183592
1

Номер детали на чертеже:

Защитное кольцо

Заводской номер: T101764 Количество на модель: 4
T101764
4

Номер детали на чертеже:

Уплотнительное кольцо

Заводской номер: R33259 Количество на модель: 2
R33259
2

Номер детали на чертеже:

Уплотнительное кольцо

Заводской номер: R26375 Количество на модель: 2
R26375
2

Номер детали на чертеже:

Кольцо

Заводской номер: P50883 Количество на модель: 2
P50883
2

Номер детали на чертеже:

Электромагнитный клапан

Заводской номер: AT139973 Количество на модель: 1
AT139973
1
1

Номер детали на чертеже:

1

Электромагнитный гидровлический клапан

Заводской номер: AT183556 Количество на модель: 1
AT183556
1
2

Номер детали на чертеже:

2

Винт с головкой

Заводской номер: 19M9090 Количество на модель: 2
19M9090
2
3

Номер детали на чертеже:

3

Фланцевая гайка

Заводской номер: 14M7303 Количество на модель: 2
14M7303
2
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 24M7139 Количество на модель: 2
24M7139
2
5

Номер детали на чертеже:

5

Обратный клапан

Заводской номер: AT81867 Количество на модель: 1
AT81867
1
6

Номер детали на чертеже:

6

Уплотнительное кольцо

Заводской номер: R26448 Количество на модель: 1
R26448
1
7

Номер детали на чертеже:

7

Уплотнительное кольцо

Заводской номер: T77613 Количество на модель: 1
T77613
1
8

Номер детали на чертеже:

8

Гидрошланг

Заводской номер: AT366088 Количество на модель: 1
AT366088
1
9

Номер детали на чертеже:

9

Гидрошланг

Заводской номер: AT368358 Количество на модель: 1
AT368358
1
10

Номер детали на чертеже:

10

Тройник

Заводской номер: 38H1030 Количество на модель: 1
38H1030
1
12

Номер детали на чертеже:

12

Фитинг переходника

Заводской номер: 38H1160 Количество на модель: 2
38H1160
2
15

Номер детали на чертеже:

15

Гидрошланг

Заводской номер: AT378741 Количество на модель: 1
AT378741
1
16

Номер детали на чертеже:

16

Гидрошланг

Заводской номер: AT366178 Количество на модель: 1
AT366178
1
17

Номер детали на чертеже:

17

Фитинг переходника

Заводской номер: 38H1284 Количество на модель: 1
38H1284
1
18

Номер детали на чертеже:

18

Уплотнительное кольцо

Заводской номер: T77814 Количество на модель: 2
T77814
2
19

Номер детали на чертеже:

19

Коленчатый патрубок

Заводской номер: 38H1004 Количество на модель: 1
38H1004
1
22

Номер детали на чертеже:

22

Гайка

Заводской номер: 14H832 Количество на модель: 1
14H832
1
23

Номер детали на чертеже:

23

Тройник

Заводской номер: 38H1015 Количество на модель: 2
38H1015
2
25

Номер детали на чертеже:

25

Уплотнительное кольцо

Заводской номер: R28782 Количество на модель: 2
R28782
2
26

Номер детали на чертеже:

26

Тройник

Заводской номер: 38H1029 Количество на модель: 1
38H1029
1
28

Номер детали на чертеже:

28

Коленчатый патрубок

Заводской номер: 38H1003 Количество на модель: 2
38H1003
2
31

Номер детали на чертеже:

31

Гидрошланг

Заводской номер: AT365785 Количество на модель: 1
AT365785
1
33

Номер детали на чертеже:

33

Диагностическая муфта

Заводской номер: RE60701 Количество на модель: 1
RE60701
1
34

Номер детали на чертеже:

34

Гидрошланг

Заводской номер: AT365784 Количество на модель: 1
AT365784
1
35

Номер детали на чертеже:

35

Фитинг переходника

Заводской номер: 38H1171 Количество на модель: 1
38H1171
1
38

Номер детали на чертеже:

38

Коленчатый патрубок

Заводской номер: AT195201 Количество на модель: 1
AT195201
1
39

Номер детали на чертеже:

39

Крышка

Заводской номер: R77175 Количество на модель: 1
R77175
1
