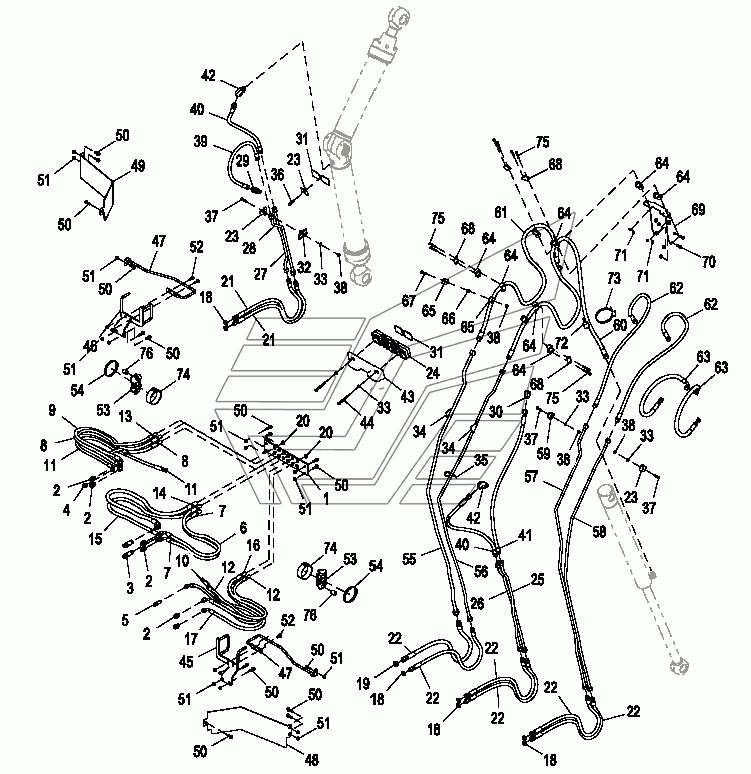

Гидравлическая система телескопической рукояти ковша (232970-) JD-315SK(часть 2). Каталог 2015г.

Гидравлическая система телескопической рукояти ковша (-232969) JD-315SK(часть 2) Гидравлическая система телескопической рукояти и вспомогательного оборудования, верхняя секция (-244919) JD-315SK(часть 2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Уплотнительное кольцо

Заводской номер: T77858 Количество на модель: 6
T77858
6

Номер детали на чертеже:

Уплотнительное кольцо

Заводской номер: U12547 Количество на модель: 2
U12547
2

Номер детали на чертеже:

Уплотнительное кольцо

Заводской номер: T77613 Количество на модель: 1
T77613
1

Номер детали на чертеже:

Уплотнительное кольцо

Заводской номер: T77932 Количество на модель: 1
T77932
1

Номер детали на чертеже:

Уплотнительное кольцо

Заводской номер: T77857 Количество на модель: 1
T77857
1

Номер детали на чертеже:

Уплотнительное кольцо

Заводской номер: R26906 Количество на модель: 1
R26906
1

Номер детали на чертеже:

Коленчатый патрубок

Заводской номер: 38H1012 Количество на модель: 1
38H1012
1

Номер детали на чертеже:

Уплотнительное кольцо

Заводской номер: R26375 Количество на модель: 1
R26375
1

Номер детали на чертеже:

Гидрошланг

Заводской номер: AT437064 Количество на модель: 1
AT437064
1
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: T304475 Количество на модель: 1
T304475
1
2

Номер детали на чертеже:

2

Фитинг переходника

Заводской номер: 38H1174 Количество на модель: 1
38H1174
1
3

Номер детали на чертеже:

3

Фитинг переходника

Заводской номер: 38H1214 Количество на модель: 6
38H1214
6
4

Номер детали на чертеже:

4

Фитинг переходника

Заводской номер: 38H1171 Количество на модель: 2
38H1171
2
5

Номер детали на чертеже:

5

Фитинг переходника

Заводской номер: 38H1578 Количество на модель: 1
38H1578
1
6

Номер детали на чертеже:

6

Гидрошланг

Заводской номер: AT409437 Количество на модель: 1
AT409437
1
7

Номер детали на чертеже:

7

Гидрошланг

Заводской номер: AT409451 Количество на модель: 1
AT409451
1
8

Номер детали на чертеже:

8

Гидрошланг

Заводской номер: AT409452 Количество на модель: 1
AT409452
1
9

Номер детали на чертеже:

9

Гидрошланг

Заводской номер: AT409453 Количество на модель: 1
AT409453
1
10

Номер детали на чертеже:

10

Гидрошланг

Заводской номер: AT409456 Количество на модель: 1
AT409456
1
11

Номер детали на чертеже:

11

Гидрошланг

Заводской номер: AT409458 Количество на модель: 1
AT409458
1
12

Номер детали на чертеже:

12

Гидрошланг

Заводской номер: AT409459 Количество на модель: 1
AT409459
1
13

Номер детали на чертеже:

13

Гидрошланг

Заводской номер: AT409460 Количество на модель: 1
AT409460
1
14

Номер детали на чертеже:

14

Гидрошланг

Заводской номер: AT409461 Количество на модель: 1
AT409461
1
15

Номер детали на чертеже:

15

Гидрошланг

Заводской номер: AT409462 Количество на модель: 1
AT409462
1
16

Номер детали на чертеже:

16

Гидрошланг

Заводской номер: AT409463 Количество на модель: 1
AT409463
1
17

Номер детали на чертеже:

17

Гидрошланг

Заводской номер: AT409464 Количество на модель: 1
AT409464
1
18

Номер детали на чертеже:

18

Гайка

Заводской номер: T78716 Количество на модель: 7
T78716
7
19

Номер детали на чертеже:

19

Гайка

Заводской номер: T80306 Количество на модель: 1
T80306
1
20

Номер детали на чертеже:

20

Гайка

Заводской номер: T81029 Количество на модель: 2
T81029
2
21

Номер детали на чертеже:

21

Гидрошланг

Заводской номер: AT280346 Количество на модель: 2
AT280346
2
22

Номер детали на чертеже:

22

Гидрошланг

Заводской номер: AT280347 Количество на модель: 6
AT280347
6
23

Номер детали на чертеже:

23

Скоба

Заводской номер: T159954 Количество на модель: 3
T159954
3
24

Номер детали на чертеже:

24

Скоба

Заводской номер: AT357671 Количество на модель: 1
AT357671
1
25

Номер детали на чертеже:

25

Маслопровод

Заводской номер: AT325043 Количество на модель: 1
AT325043
1
26

Номер детали на чертеже:

26

Маслопровод

Заводской номер: AT325042 Количество на модель: 1
AT325042
1
27

Номер детали на чертеже:

27

Маслопровод

Заводской номер: AT325040 Количество на модель: 1
AT325040
1
28

Номер детали на чертеже:

28

Маслопровод

Заводской номер: AT325041 Количество на модель: 1
AT325041
1
29

Номер детали на чертеже:

29

Коленчатый патрубок

Заводской номер: 38H1006 Количество на модель: 1
38H1006
1
31

Номер детали на чертеже:

31

Изолятор

Заводской номер: T165740 Количество на модель: 2
T165740
2
32

Номер детали на чертеже:

32

Скоба

Заводской номер: T159956 Количество на модель: 1
T159956
1
33

Номер детали на чертеже:

33

Шайба

Заводской номер: 24M7239 Количество на модель: 5
24M7239
5
34

Номер детали на чертеже:

34

Изолятор

Заводской номер: T165742 Количество на модель: 2
T165742
2
35

Номер детали на чертеже:

35

Обвязной хомут

Заводской номер: R76477 Количество на модель: 1
R76477
1
36

Номер детали на чертеже:

36

Винт с головкой

Заводской номер: 19M7572 Количество на модель: 1
19M7572
1
37

Номер детали на чертеже:

37

Винт с головкой

Заводской номер: 19M7550 Количество на модель: 3
19M7550
3
38

Номер детали на чертеже:

38

Гайка

Заводской номер: 14M7274 Количество на модель: 5
14M7274
5
39

Номер детали на чертеже:

39

Гидрошланг

Заводской номер: AT179083 Количество на модель: 1
AT179083
1
41

Номер детали на чертеже:

41

Гидрошланг

Заводской номер: AT174353 Количество на модель: 1
AT174353
1
42

Номер детали на чертеже:

42

Коленчатый патрубок

Заводской номер: 38H1404 Количество на модель: 2
38H1404
2
43

Номер детали на чертеже:

43

Стопор

Заводской номер: AT175993 Количество на модель: 1
AT175993
1
44

Номер детали на чертеже:

44

Винт с головкой

Заводской номер: 19M8183 Количество на модель: 2
19M8183
2
45

Номер детали на чертеже:

45

Кронштейн

Заводской номер: AT412986 Количество на модель: 1
AT412986
1
46

Номер детали на чертеже:

46

Кронштейн

Заводской номер: AT412987 Количество на модель: 1
AT412987
1
47

Номер детали на чертеже:

47

Стержень

Заводской номер: T327116 Количество на модель: 2
T327116
2
48

Номер детали на чертеже:

48

Пластина

Заводской номер: T312888 Количество на модель: 1
T312888
1
49

Номер детали на чертеже:

49

Пластина

Заводской номер: T312886 Количество на модель: 1
T312886
1
50

Номер детали на чертеже:

50

Винт

Заводской номер: 19M7835 Количество на модель: 16
19M7835
16
51

Номер детали на чертеже:

51

Фланцевая гайка

Заводской номер: 14M7296 Количество на модель: 18
14M7296
18
52

Номер детали на чертеже:

52

Винт

Заводской номер: 19M8883 Количество на модель: 4
19M8883
4
53

Номер детали на чертеже:

53

Шланговый зажим

Заводской номер: T256056 Количество на модель: 2
T256056
2
54

Номер детали на чертеже:

54

Скоба

Заводской номер: AR21842 Количество на модель: 2
AR21842
2
55

Номер детали на чертеже:

55

Труба

Заводской номер: AT325061 Количество на модель: 1
AT325061
1
56

Номер детали на чертеже:

56

Маслопровод

Заводской номер: AT325062 Количество на модель: 1
AT325062
1
57

Номер детали на чертеже:

57

Маслопровод

Заводской номер: AT325063 Количество на модель: 1
AT325063
1
58

Номер детали на чертеже:

58

Маслопровод

Заводской номер: AT325064 Количество на модель: 1
AT325064
1
59

Номер детали на чертеже:

59

Скоба

Заводской номер: T160554 Количество на модель: 1
T160554
1
60

Номер детали на чертеже:

60

Гидрошланг

Заводской номер: AT170172 Количество на модель: 1
AT170172
1
61

Номер детали на чертеже:

61

Гидрошланг

Заводской номер: AT170173 Количество на модель: 1
AT170173
1
62

Номер детали на чертеже:

62

Гидрошланг

Заводской номер: AT178413 Количество на модель: 2
AT178413
2
63

Номер детали на чертеже:

63

Гидрошланг

Заводской номер: AT179238 Количество на модель: 2
AT179238
2
64

Номер детали на чертеже:

64

Скоба

Заводской номер: T162004 Количество на модель: 8
T162004
8
65

Номер детали на чертеже:

65

Разъемный хомут

Заводской номер: R46919 Количество на модель: 4
R46919
4
66

Номер детали на чертеже:

66

Распорная втулка

Заводской номер: 28H3381 Количество на модель: 2
28H3381
2
67

Номер детали на чертеже:

67

Винт с головкой

Заводской номер: 19M8637 Количество на модель: 2
19M8637
2
68

Номер детали на чертеже:

68

Хомут

Заводской номер: T162005 Количество на модель: 4
T162005
4
69

Номер детали на чертеже:

69

Шланговая опора

Заводской номер: AT327155 Количество на модель: 1
AT327155
1
70

Номер детали на чертеже:

70

Винт

Заводской номер: T165889 Количество на модель: 4
T165889
4
71

Номер детали на чертеже:

71

Стопорная гайка

Заводской номер: 14M7426 Количество на модель: 4
14M7426
4
72

Номер детали на чертеже:

72

Направляющая

Заводской номер: T105773 Количество на модель: 1
T105773
1
73

Номер детали на чертеже:

73

Скоба

Заводской номер: C16054 Количество на модель: 1
C16054
1
74

Номер детали на чертеже:

74

Регулировочный хомут

Заводской номер: T256668 Количество на модель: 2
T256668
2
75

Номер детали на чертеже:

75

Винт с головкой

Заводской номер: 19M7185 Количество на модель: 8
19M7185
8
76

Номер детали на чертеже:

76

Втулка

Заводской номер: R117879 Количество на модель: 2
R117879
2
