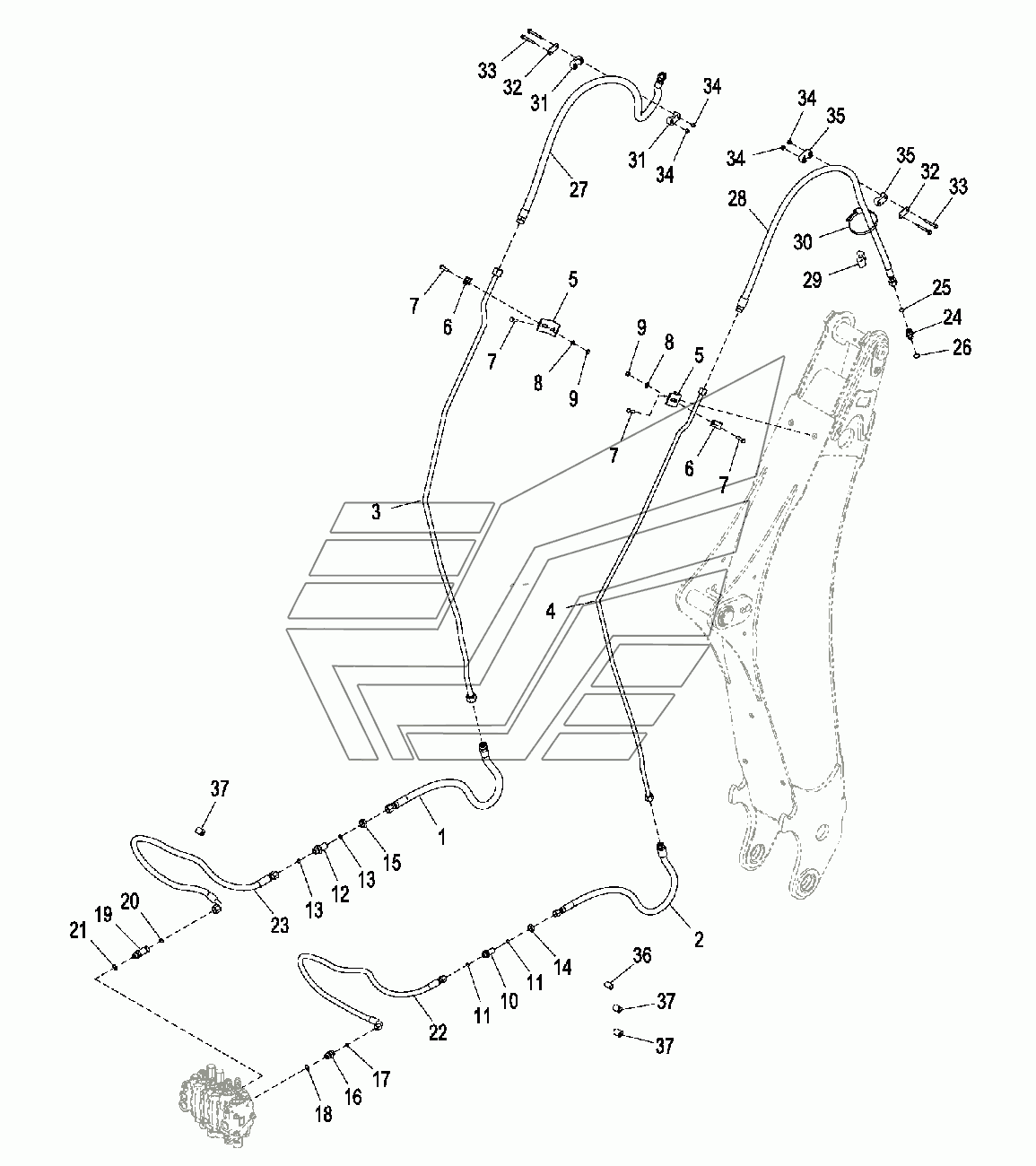

Гидравлическая система рукояти ковша (-232969) JD-315SK(часть 2). Каталог 2015г.

Гидросист. цилиндра мех. пов. (234970-) JD-315SK(часть 2) Гидравлическая система рукояти ковша (232970-) JD-315SK(часть 2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Трубная гайка

Заводской номер: 38H1356 Количество на модель: 1
38H1356
1

Номер детали на чертеже:

Уплотнительное кольцо

Заводской номер: T77858 Количество на модель: 1
T77858
1

Номер детали на чертеже:

Уплотнительное кольцо

Заводской номер: T77932 Количество на модель: 1
T77932
1
1

Номер детали на чертеже:

1

Гидрошланг

Заводской номер: AT280347 Количество на модель: 1
AT280347
1
2

Номер детали на чертеже:

2

Гидрошланг

Заводской номер: AT280346 Количество на модель: 1
AT280346
1
3

Номер детали на чертеже:

3

Труба

Заводской номер: AT325061 Количество на модель: 1
AT325061
1
4

Номер детали на чертеже:

4

Маслопровод

Заводской номер: AT325062 Количество на модель: 1
AT325062
1
5

Номер детали на чертеже:

5

Уголок

Заводской номер: T202050 Количество на модель: 2
T202050
2
6

Номер детали на чертеже:

6

Скоба

Заводской номер: T160376 Количество на модель: 2
T160376
2
7

Номер детали на чертеже:

7

Винт с головкой

Заводской номер: 19M7550 Количество на модель: 4
19M7550
4
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 24M7239 Количество на модель: 2
24M7239
2
9

Номер детали на чертеже:

9

Гайка

Заводской номер: 14M7274 Количество на модель: 2
14M7274
2
10

Номер детали на чертеже:

10

Фитинг переходника

Заводской номер: 38H1275 Количество на модель: 1
38H1275
1
11

Номер детали на чертеже:

11

Уплотнительное кольцо

Заводской номер: T77857 Количество на модель: 2
T77857
2
12

Номер детали на чертеже:

12

Фитинг переходника

Заводской номер: 38H1286 Количество на модель: 1
38H1286
1
14

Номер детали на чертеже:

14

Гайка

Заводской номер: T78716 Количество на модель: 1
T78716
1
15

Номер детали на чертеже:

15

Гайка

Заводской номер: T80306 Количество на модель: 1
T80306
1
16

Номер детали на чертеже:

16

Фитинг переходника

Заводской номер: 38H1174 Количество на модель: 1
38H1174
1
18

Номер детали на чертеже:

18

Уплотнительное кольцо

Заводской номер: R26906 Количество на модель: 1
R26906
1
19

Номер детали на чертеже:

19

Фитинг переходника

Заводской номер: 38H1214 Количество на модель: 1
38H1214
1
22

Номер детали на чертеже:

22

Гидрошланг

Заводской номер: AT369649 Количество на модель: 1
AT369649
1
23

Номер детали на чертеже:

23

Гидрошланг

Заводской номер: AT369646 Количество на модель: 1
AT369646
1
24

Номер детали на чертеже:

24

Фитинг переходника

Заводской номер: 38H1162 Количество на модель: 1
38H1162
1
27

Номер детали на чертеже:

27

Гидрошланг

Заводской номер: AT174393 Количество на модель: 1
AT174393
1
28

Номер детали на чертеже:

28

Гидрошланг

Заводской номер: AT174394 Количество на модель: 1
AT174394
1
29

Номер детали на чертеже:

29

Направляющая

Заводской номер: T105774 Количество на модель: 1
T105774
1
30

Номер детали на чертеже:

30

Скоба

Заводской номер: C16054 Количество на модель: 1
C16054
1
31

Номер детали на чертеже:

31

Скоба

Заводской номер: T162004 Количество на модель: 2
T162004
2
32

Номер детали на чертеже:

32

Хомут

Заводской номер: T162005 Количество на модель: 2
T162005
2
33

Номер детали на чертеже:

33

Винт

Заводской номер: 19M7802 Количество на модель: 4
19M7802
4
34

Номер детали на чертеже:

34

Фланцевая гайка

Заводской номер: 14M7298 Количество на модель: 4
14M7298
4
35

Номер детали на чертеже:

35

Скоба

Заводской номер: T162003 Количество на модель: 2
T162003
2
36

Номер детали на чертеже:

36

Втулка

Заводской номер: 28H3484 Количество на модель: 1
28H3484
1
37

Номер детали на чертеже:

37

Втулка

Заводской номер: R117879 Количество на модель: 3
R117879
3
