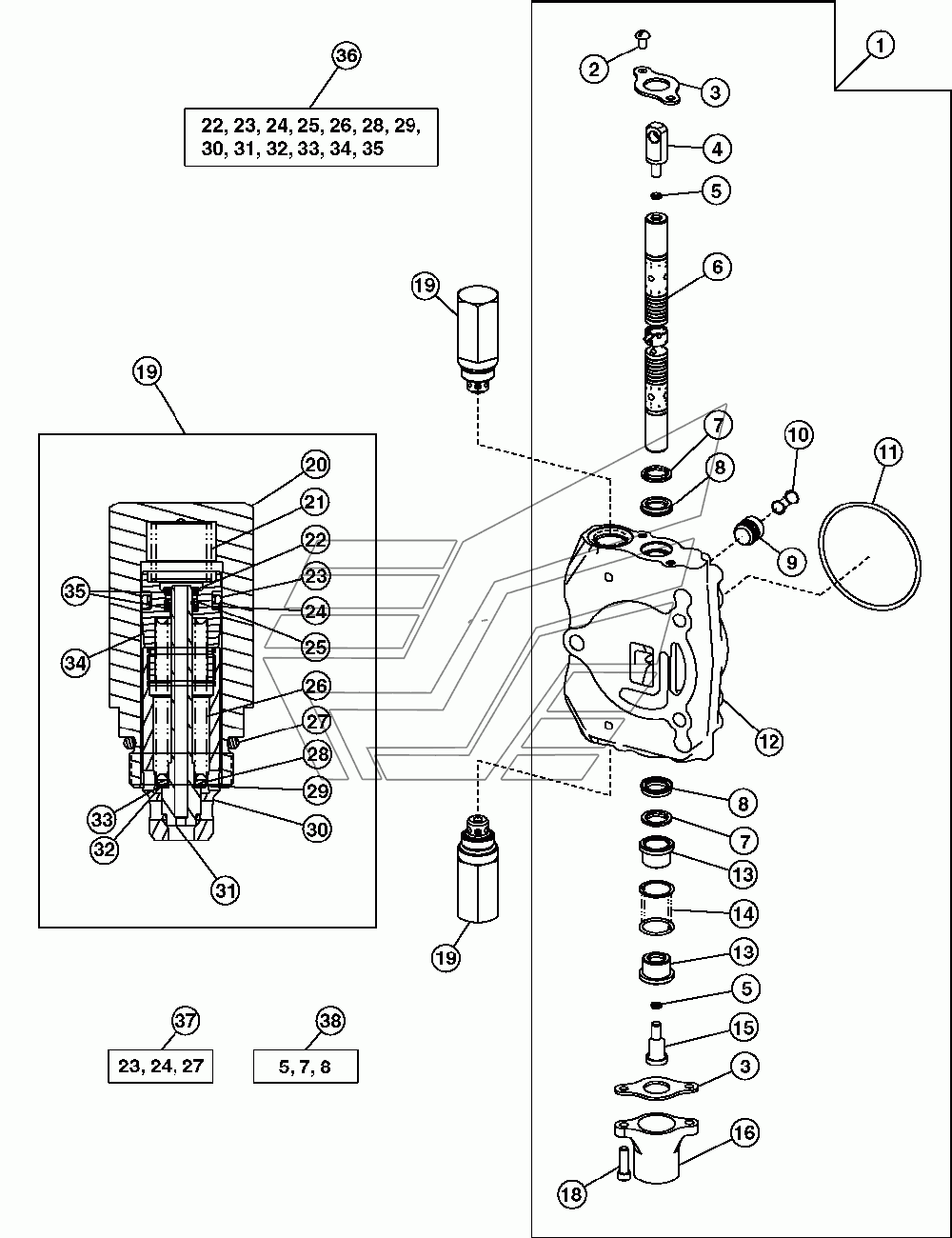

Секция пов. мех. JD-315SK(часть 2). Каталог 2015г.

Секция рукояти JD-315SK(часть 2) Секция клапана управления выдвижением JD-315SK(часть 2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Комплект уплотнений

Заводской номер: AT314539 Количество на модель: 1
AT314539
1

Номер детали на чертеже:

Золотниковый клапан

Заводской номер: AT179109 Количество на модель: 1
AT179109
1
1

Номер детали на чертеже:

1

Золотник клапана

Заводской номер: AT170221 Количество на модель: 1
AT170221
1
2

Номер детали на чертеже:

2

Винт с головкой

Заводской номер: T104773 Количество на модель: 2
T104773
2
3

Номер детали на чертеже:

3

Пластина

Заводской номер: T81524 Количество на модель: 2
T81524
2
4

Номер детали на чертеже:

4

Наконечник

Заводской номер: T160702 Количество на модель: 1
T160702
1
5

Номер детали на чертеже:

5

Уплотнительное кольцо

Заводской номер: R30903 Количество на модель: 2
R30903
2
6

Номер детали на чертеже:

6

Клапан

Заводской номер: Клапан Количество на модель: 1
Клапан
1
7

Номер детали на чертеже:

7

Сальник

Заводской номер: Сальник Количество на модель: 2
Сальник
2
9

Номер детали на чертеже:

9

Тарельчатый клапан

Заводской номер: T81538 Количество на модель: 1
T81538
1
10

Номер детали на чертеже:

10

Пружина

Заводской номер: T81539 Количество на модель: 1
T81539
1
11

Номер детали на чертеже:

11

Уплотнительное кольцо

Заводской номер: T118685 Количество на модель: 1
T118685
1
12

Номер детали на чертеже:

12

Корпус

Заводской номер: Корпус Количество на модель: 1
Корпус
1
13

Номер детали на чертеже:

13

Стопор

Заводской номер: T81540 Количество на модель: 2
T81540
2
14

Номер детали на чертеже:

14

Пружина сжатия

Заводской номер: T160518 Количество на модель: 1
T160518
1
15

Номер детали на чертеже:

15

Винт

Заводской номер: T160519 Количество на модель: 1
T160519
1
16

Номер детали на чертеже:

16

Колпачок

Заводской номер: T118808 Количество на модель: 1
T118808
1
18

Номер детали на чертеже:

18

Винт

Заводской номер: 19H3554 Количество на модель: 2
19H3554
2
20

Номер детали на чертеже:

20

Корпус

Заводской номер: T118866 Количество на модель: 1
T118866
1
21

Номер детали на чертеже:

21

Пружина

Заводской номер: T118867 Количество на модель: 1
T118867
1
22

Номер детали на чертеже:

22

Кольцо

Заводской номер: Кольцо Количество на модель: 1
Кольцо
1
26

Номер детали на чертеже:

26

Пружина сжатия

Заводской номер: Пружина Количество на модель: 1
Пружина
1
27

Номер детали на чертеже:

27

Уплотнительное кольцо

Заводской номер: T118681 Количество на модель: 1
T118681
1
28

Номер детали на чертеже:

28

Шайба

Заводской номер: Шайба Количество на модель: 1
Шайба
1
30

Номер детали на чертеже:

30

Гильза

Заводской номер: Гильза Количество на модель: 1
Гильза
1
34

Номер детали на чертеже:

34

Винт

Заводской номер: Винт Количество на модель: 1
Винт
1
36

Номер детали на чертеже:

36

Комплект клапанов

Заводской номер: AT178362 Количество на модель: 1
AT178362
1
37

Номер детали на чертеже:

37

Комплект уплотнений

Заводской номер: AT314538 Количество на модель: 1
AT314538
1
38

Номер детали на чертеже:

38

Сальник

Заводской номер: AT280406 Количество на модель: 1
AT280406
1
