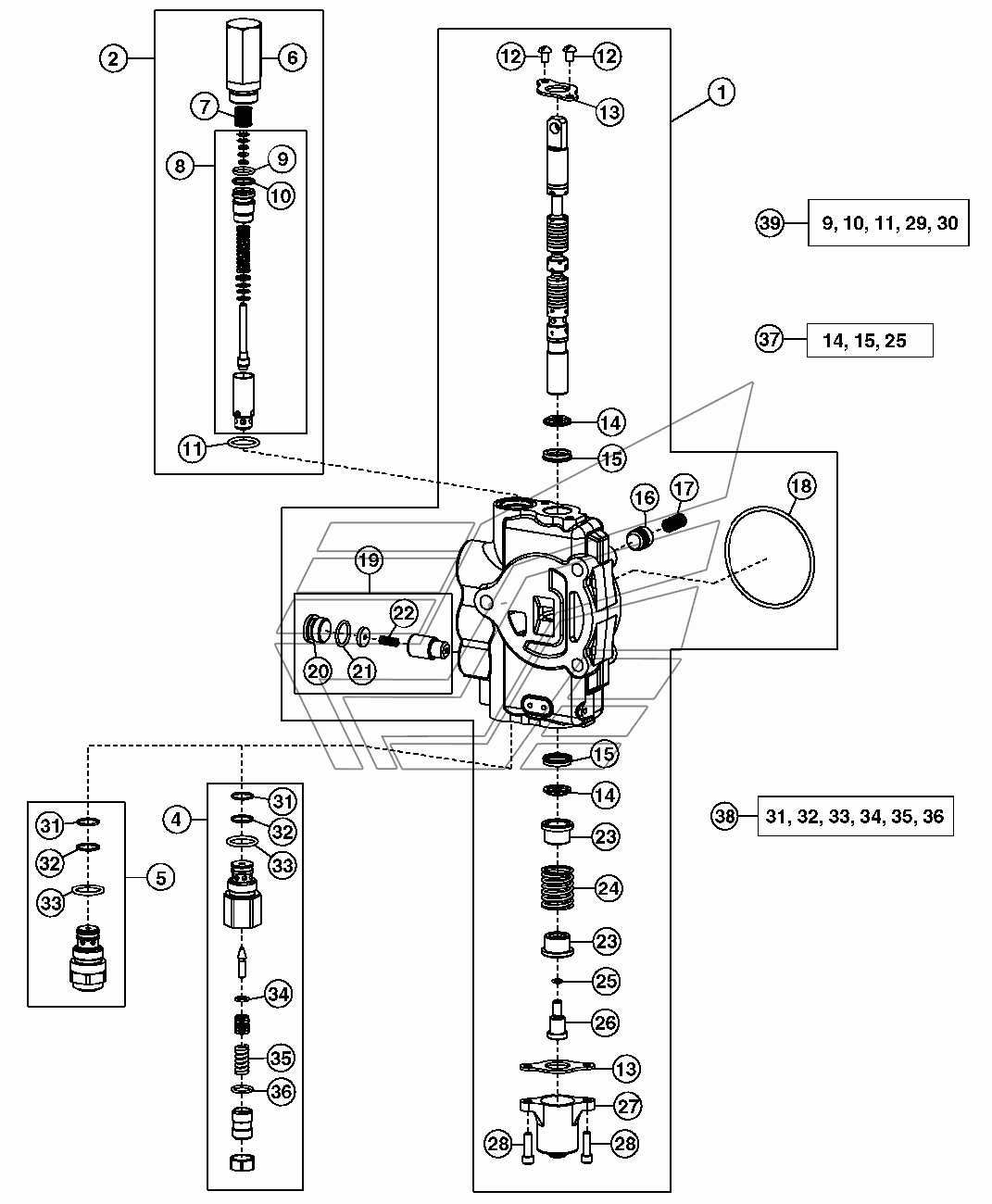

Секция стрелы JD-315SK(часть 2). Каталог 2015г.

Приоритетная секция впуска JD-315SK(часть 2) Секция распределителя ковша JD-315SK(часть 2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Контрольный клапан с гидропр.

Заводской номер: AT301783 Количество на модель: 1
AT301783
1
2

Номер детали на чертеже:

2

Редукционный клапан

Заводской номер: AT171403 Количество на модель: 1
AT171403
1
4

Номер детали на чертеже:

4

Редукционный клапан

Заводской номер: AT301447 Количество на модель: 1
AT301447
1
5

Номер детали на чертеже:

5

Редукционный клапан

Заводской номер: AT301487 Количество на модель: 1
AT301487
1
6

Номер детали на чертеже:

6

Корпус

Заводской номер: T118866 Количество на модель: 1
T118866
1
7

Номер детали на чертеже:

7

Пружина

Заводской номер: T118867 Количество на модель: 1
T118867
1
8

Номер детали на чертеже:

8

Редукционный клапан

Заводской номер: AT178363 Количество на модель: 1
AT178363
1
9

Номер детали на чертеже:

9

Комплект уплотнений

Заводской номер: AT314539 Количество на модель: 1
AT314539
1
11

Номер детали на чертеже:

11

Уплотнительное кольцо

Заводской номер: T118681 Количество на модель: 1
T118681
1
12

Номер детали на чертеже:

12

Винт с головкой

Заводской номер: T104773 Количество на модель: 2
T104773
2
13

Номер детали на чертеже:

13

Пластина

Заводской номер: T81524 Количество на модель: 2
T81524
2
14

Номер детали на чертеже:

14

Сальник

Заводской номер: AT444015 Количество на модель: 2
AT444015
2
16

Номер детали на чертеже:

16

Тарельчатый клапан

Заводской номер: T81538 Количество на модель: 1
T81538
1
17

Номер детали на чертеже:

17

Пружина

Заводской номер: T81539 Количество на модель: 1
T81539
1
18

Номер детали на чертеже:

18

Уплотнительное кольцо

Заводской номер: T118685 Количество на модель: 1
T118685
1
19

Номер детали на чертеже:

19

Комплект уплотнений

Заводской номер: AT178371 Количество на модель: 1
AT178371
1
20

Номер детали на чертеже:

20

Заглушка

Заводской номер: T201424 Количество на модель: 1
T201424
1
21

Номер детали на чертеже:

21

Уплотнительное кольцо

Заводской номер: R26906 Количество на модель: 1
R26906
1
22

Номер детали на чертеже:

22

Пружина сжатия

Заводской номер: R111238 Количество на модель: 1
R111238
1
23

Номер детали на чертеже:

23

Стопор

Заводской номер: T81540 Количество на модель: 2
T81540
2
24

Номер детали на чертеже:

24

Пружина сжатия

Заводской номер: T160518 Количество на модель: 1
T160518
1
25

Номер детали на чертеже:

25

Уплотнительное кольцо

Заводской номер: R30903 Количество на модель: 1
R30903
1
26

Номер детали на чертеже:

26

Винт

Заводской номер: T160519 Количество на модель: 1
T160519
1
27

Номер детали на чертеже:

27

Колпачок

Заводской номер: T118808 Количество на модель: 1
T118808
1
28

Номер детали на чертеже:

28

Винт

Заводской номер: 19H3554 Количество на модель: 2
19H3554
2
31

Номер детали на чертеже:

31

Уплотнительное кольцо

Заводской номер: T107887 Количество на модель: 2
T107887
2
32

Номер детали на чертеже:

32

Кольцо

Заводской номер: Кольцо Количество на модель: 2
Кольцо
2
34

Номер детали на чертеже:

34

Уплотнительное кольцо

Заводской номер: R63548 Количество на модель: 1
R63548
1
35

Номер детали на чертеже:

35

Пружина сжатия

Заводской номер: Пружина Количество на модель: 1
Пружина
1
38

Номер детали на чертеже:

38

Уплотнительное кольцо

Заводской номер: AT300801 Количество на модель: 1
AT300801
1
