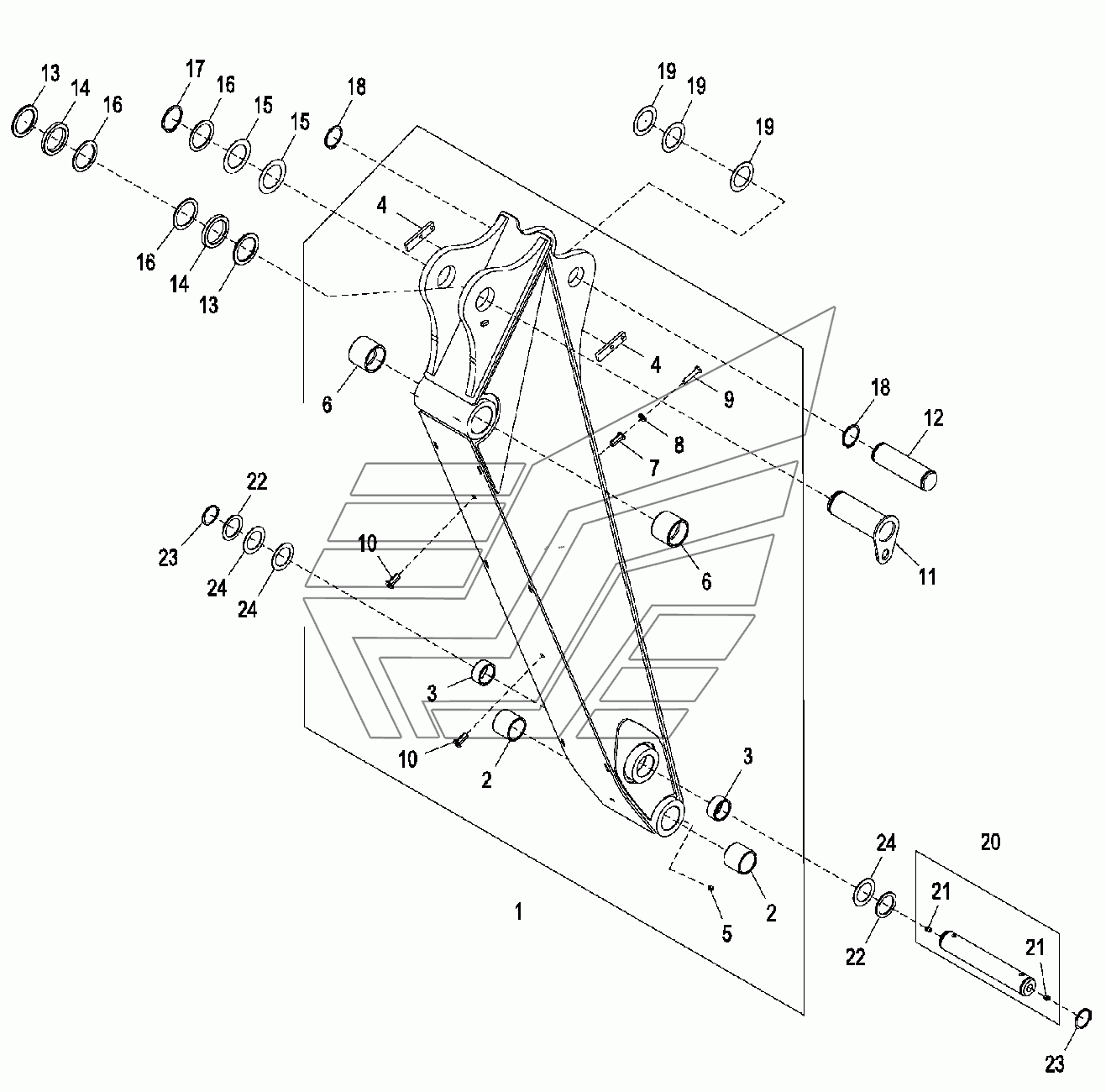

Стандартная рукоять ковша JD-315SK(часть 2). Каталог 2015г.

Звенья подвески ковша обратной лопаты JD-315SK(часть 2) Выдвигаемый рычаг и стопорный штифт JD-315SK(часть 2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рукоять ковша

Заводской номер: AT373315 Количество на модель: 1
AT373315
1
2

Номер детали на чертеже:

2

Втулка

Заводской номер: T166686 Количество на модель: 2
T166686
2
3

Номер детали на чертеже:

3

Втулка

Заводской номер: T166715 Количество на модель: 2
T166715
2
4

Номер детали на чертеже:

4

Хомут

Заводской номер: T222442 Количество на модель: 2
T222442
2
5

Номер детали на чертеже:

5

Смазочная арматура

Заводской номер: T162396 Количество на модель: 1
T162396
1
6

Номер детали на чертеже:

6

Втулка

Заводской номер: T295708 Количество на модель: 2
T295708
2
7

Номер детали на чертеже:

7

Гайка

Заводской номер: T148410 Количество на модель: 1
T148410
1
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 24M7239 Количество на модель: 1
24M7239
1
9

Номер детали на чертеже:

9

Винт с головкой

Заводской номер: 19M8600 Количество на модель: 1
19M8600
1
10

Номер детали на чертеже:

10

Гайка

Заводской номер: T148409 Количество на модель: 2
T148409
2
11

Номер детали на чертеже:

11

Штифт

Заводской номер: AT169831 Количество на модель: 1
AT169831
1
12

Номер детали на чертеже:

12

Штифт

Заводской номер: T153567 Количество на модель: 1
T153567
1
13

Номер детали на чертеже:

13

Износостойкая накладка

Заводской номер: T160299 Количество на модель: 2
T160299
2
14

Номер детали на чертеже:

14

Распорная втулка

Заводской номер: T160302 Количество на модель: 2
T160302
2
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 24H1616 Количество на модель: 2
24H1616
2
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 24H1635 Количество на модель: 3
24H1635
3
17

Номер детали на чертеже:

17

Пружинное кольцо

Заводской номер: 40M7120 Количество на модель: 1
40M7120
1
18

Номер детали на чертеже:

18

Пружинное кольцо

Заводской номер: 40M7066 Количество на модель: 2
40M7066
2
19

Номер детали на чертеже:

19

Шайба

Заводской номер: 24H1679 Количество на модель: 3
24H1679
3
20

Номер детали на чертеже:

20

Штифт

Заводской номер: AT171079 Количество на модель: 1
AT171079
1
22

Номер детали на чертеже:

22

Шайба

Заводской номер: 24H1594 Количество на модель: 2
24H1594
2
23

Номер детали на чертеже:

23

Пружинное кольцо

Заводской номер: 40M7166 Количество на модель: 2
40M7166
2
24

Номер детали на чертеже:

24

Шайба

Заводской номер: 24H1595 Количество на модель: 3
24H1595
3
