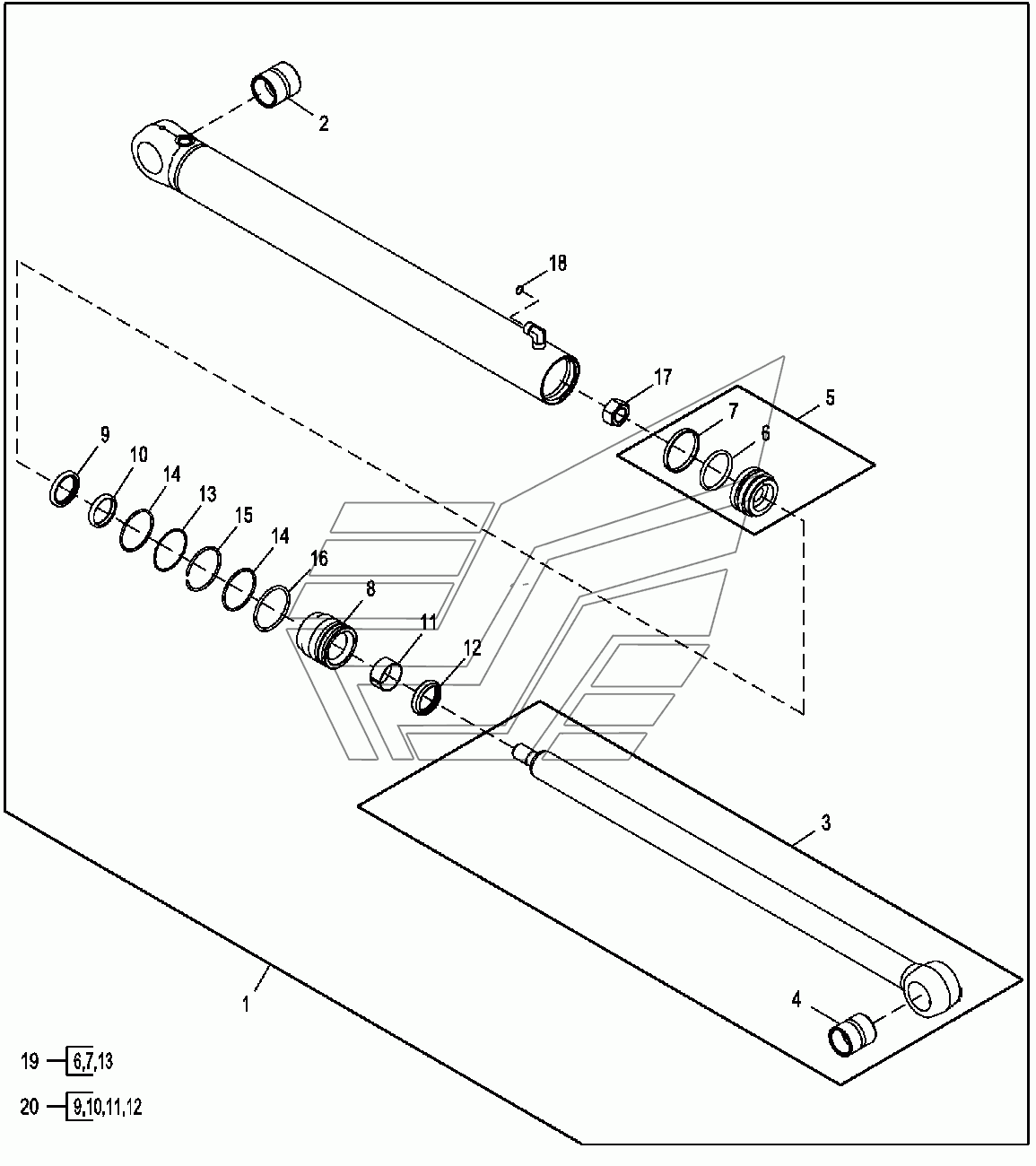

Цилиндр подъема штанги JD-315SK(часть 2). Каталог 2015г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа

Номер детали на чертеже:

Смазочная арматура

Заводской номер: T162396 Количество на модель: 1
T162396
1
1

Номер детали на чертеже:

1

Гидравлический цилиндр

Заводской номер: AHC11110 Количество на модель: 1
AHC11110
1
2

Номер детали на чертеже:

2

Втулка

Заводской номер: H159941 Количество на модель: 1
H159941
1
3

Номер детали на чертеже:

3

Шток гидравлического цилиндра

Заводской номер: AH146875 Количество на модель: 1
AH146875
1
4

Номер детали на чертеже:

4

Втулка

Заводской номер: H151542 Количество на модель: 1
H151542
1
5

Номер детали на чертеже:

5

Поршень

Заводской номер: AH165826 Количество на модель: 1
AH165826
1
6

Номер детали на чертеже:

6

Сальник

Заводской номер: R98323 Количество на модель: 1
R98323
1
7

Номер детали на чертеже:

7

Сальник

Заводской номер: R98322 Количество на модель: 1
R98322
1
8

Номер детали на чертеже:

8

Направляющая штока гидроциллиндра

Заводской номер: HC10931 Количество на модель: 1
HC10931
1
9

Номер детали на чертеже:

9

Сальник

Заводской номер: AH146561 Количество на модель: 1
AH146561
1
10

Номер детали на чертеже:

10

Сальник

Заводской номер: H152203 Количество на модель: 1
H152203
1
11

Номер детали на чертеже:

11

Компенсационное кольцо

Заводской номер: H208987 Количество на модель: 1
H208987
1
12

Номер детали на чертеже:

12

Сальник

Заводской номер: AHC10164 Количество на модель: 1
AHC10164
1
13

Номер детали на чертеже:

13

Защитное кольцо

Заводской номер: R81864 Количество на модель: 1
R81864
1
14

Номер детали на чертеже:

14

Уплотнительное кольцо

Заводской номер: T12582 Количество на модель: 2
T12582
2
15

Номер детали на чертеже:

15

Пружинное кольцо

Заводской номер: H170216 Количество на модель: 1
H170216
1
16

Номер детали на чертеже:

16

Пружинное кольцо

Заводской номер: H180787 Количество на модель: 1
H180787
1
17

Номер детали на чертеже:

17

Гайка

Заводской номер: H170538 Количество на модель: 1
H170538
1
18

Номер детали на чертеже:

18

Уплотнительное кольцо

Заводской номер: T77857 Количество на модель: 1
T77857
1
19

Номер детали на чертеже:

19

Комплект гидроцилиндров

Заводской номер: AH212092 Количество на модель: 1
AH212092
1
20

Номер детали на чертеже:

20

Комплект гидроцилиндров

Заводской номер: AHC11573 Количество на модель: 1
AHC11573
1
