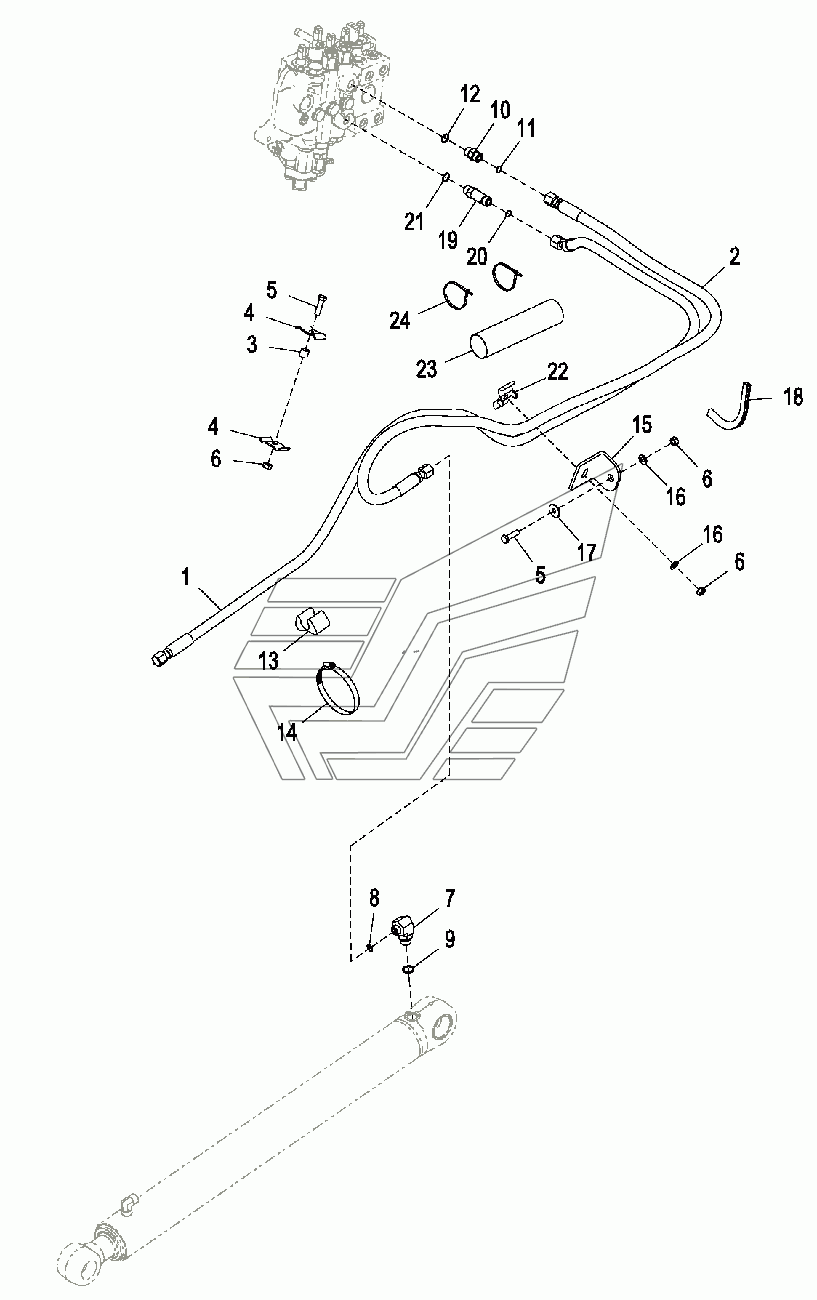

Трубопроводы погрузчика, вторая и третья функции левой стороны JD-315SK(часть 2). Каталог 2015г.

Гидравлическая система однорычажного управления погрузчиком, сервоуправление JD-315SK(часть 2) Трубопроводы погрузчика, 2 функции, правая сторона (204988-) JD-315SK(часть 2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
22
23
24

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гидрошланг

Заводской номер: AT404572 Количество на модель: 1
AT404572
1
2

Номер детали на чертеже:

2

Гидрошланг

Заводской номер: AT197654 Количество на модель: 1
AT197654
1
3

Номер детали на чертеже:

3

Распорная втулка

Заводской номер: 28H3381 Количество на модель: 1
28H3381
1
4

Номер детали на чертеже:

4

Разъемный хомут

Заводской номер: R46919 Количество на модель: 2
R46919
2
5

Номер детали на чертеже:

5

Винт с головкой

Заводской номер: 19M7550 Количество на модель: 2
19M7550
2
6

Номер детали на чертеже:

6

Гайка

Заводской номер: 14M7274 Количество на модель: 3
14M7274
3
7

Номер детали на чертеже:

7

Коленчатый патрубок

Заводской номер: 38H1012 Количество на модель: 1
38H1012
1
8

Номер детали на чертеже:

8

Уплотнительное кольцо

Заводской номер: T77857 Количество на модель: 1
T77857
1
9

Номер детали на чертеже:

9

Уплотнительное кольцо

Заводской номер: R26906 Количество на модель: 1
R26906
1
10

Номер детали на чертеже:

10

Фитинг переходника

Заводской номер: 38H1161 Количество на модель: 1
38H1161
1
12

Номер детали на чертеже:

12

Уплотнительное кольцо

Заводской номер: R26375 Количество на модель: 1
R26375
1
13

Номер детали на чертеже:

13

Направляющая

Заводской номер: T105773 Количество на модель: 1
T105773
1
14

Номер детали на чертеже:

14

Скоба

Заводской номер: TY22474 Количество на модель: 1
TY22474
1
15

Номер детали на чертеже:

15

Уголок

Заводской номер: T165864 Количество на модель: 1
T165864
1
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 24M7239 Количество на модель: 2
24M7239
2
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 24M7296 Количество на модель: 1
24M7296
1
18

Номер детали на чертеже:

18

Молдинг

Заводской номер: T61861 Количество на модель: 1
T61861
1
19

Номер детали на чертеже:

19

Фитинг переходника

Заводской номер: 38H1213 Количество на модель: 1
38H1213
1
22

Номер детали на чертеже:

22

Скоба

Заводской номер: KV22609 Количество на модель: 1
KV22609
1
23

Номер детали на чертеже:

23

Гильза

Заводской номер: Гильза Количество на модель: 1
Гильза
1
24

Номер детали на чертеже:

24

Обвязной хомут

Заводской номер: H77698 Количество на модель: 2
H77698
2
