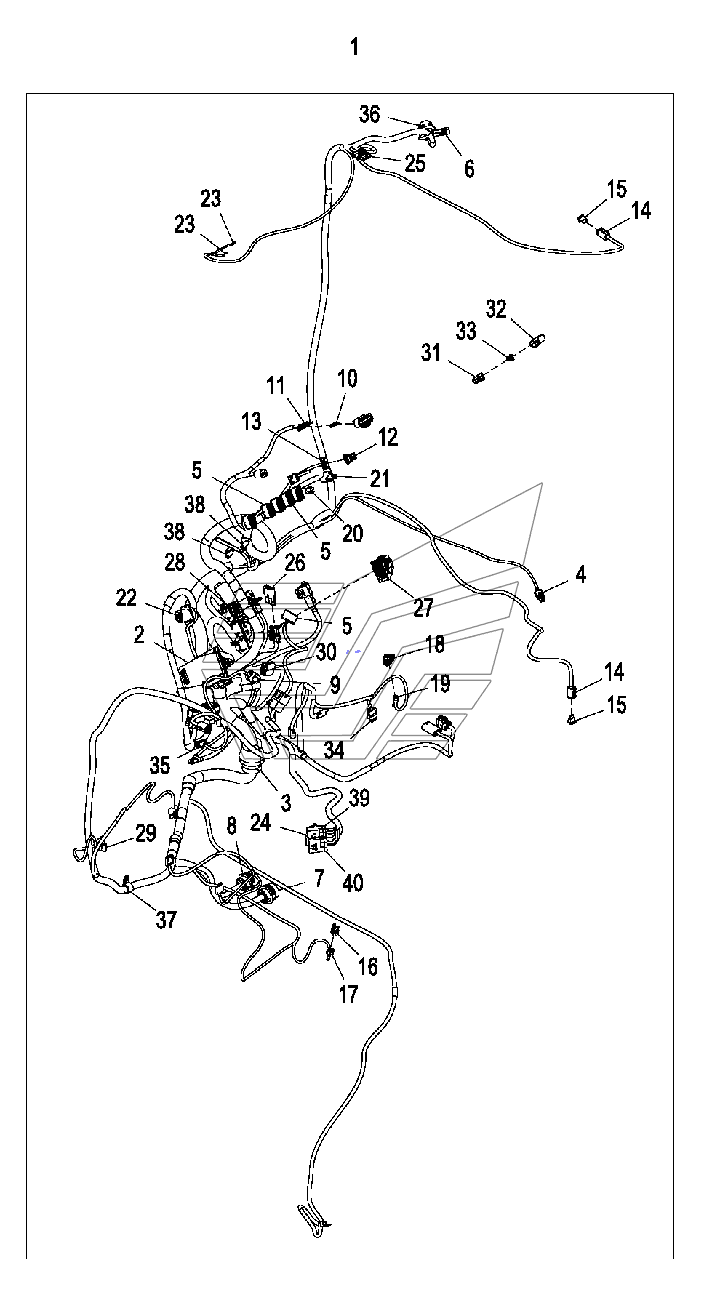

Жгут проводов кабины JD-315SK(часть 1). Каталог 2015г.

Проводка рабочего места оператора, крепежные детали разводки кабеля JD-315SK(часть 1) Крепежные детали жгута проводов кабины JD-315SK(часть 1)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Коробка плавких предохранителей

Заводской номер: T339027 Количество на модель: 1
T339027
1
1

Номер детали на чертеже:

1

Жгут проводов

Заводской номер: AT394671 Количество на модель: 1
AT394671
1
2

Номер детали на чертеже:

2

Коробка плавких предохранителей

Заводской номер: AT346012 Количество на модель: 1
AT346012
1
3

Номер детали на чертеже:

3

Уплотнение

Заводской номер: T143596 Количество на модель: 1
T143596
1
4

Номер детали на чертеже:

4

Клемма электрического разъема

Заводской номер: RE12363 Количество на модель: 2
RE12363
2
5

Номер детали на чертеже:

5

Корпус электрического разъема

Заводской номер: T210282 Количество на модель: 6
T210282
6
6

Номер детали на чертеже:

6

Узел электрического разъема

Заводской номер: R78053 Количество на модель: 3
R78053
3
7

Номер детали на чертеже:

7

Корпус электрического разъема

Заводской номер: 57M7752 Количество на модель: 1
57M7752
1
8

Номер детали на чертеже:

8

Корпус электрического разъема

Заводской номер: 57M7750 Количество на модель: 1
57M7750
1
9

Номер детали на чертеже:

9

Корпус электрического разъема

Заводской номер: 57M9742 Количество на модель: 1
57M9742
1
10

Номер детали на чертеже:

10

Узел электрического разъема

Заводской номер: 57M8231 Количество на модель: 1
57M8231
1
11

Номер детали на чертеже:

11

Вспомогательный электрический разъем

Заводской номер: 57M9919 Количество на модель: 1
57M9919
1
12

Номер детали на чертеже:

12

Корпус электрического разъема

Заводской номер: 57M7255 Количество на модель: 1
57M7255
1
13

Номер детали на чертеже:

13

Узел электрического разъема

Заводской номер: 57M7290 Количество на модель: 1
57M7290
1
14

Номер детали на чертеже:

14

Корпус электрического разъема

Заводской номер: 57M8634 Количество на модель: 4
57M8634
4
15

Номер детали на чертеже:

15

Блок устройства электрического разъема

Заводской номер: 57M8013 Количество на модель: 4
57M8013
4
16

Номер детали на чертеже:

16

Корпус электрического разъема

Заводской номер: 57M7328 Количество на модель: 1
57M7328
1
17

Номер детали на чертеже:

17

Вспомогательный электрический разъем

Заводской номер: 57M9712 Количество на модель: 1
57M9712
1
18

Номер детали на чертеже:

18

Корпус электрического разъема

Заводской номер: 57M7260 Количество на модель: 1
57M7260
1
19

Номер детали на чертеже:

19

Узел электрического разъема

Заводской номер: 57M7291 Количество на модель: 1
57M7291
1
20

Номер детали на чертеже:

20

Корпус электрического разъема

Заводской номер: 57M8270 Количество на модель: 1
57M8270
1
21

Номер детали на чертеже:

21

Узел электрического разъема

Заводской номер: RE46734 Количество на модель: 1
RE46734
1
22

Номер детали на чертеже:

22

Узел электрического разъема

Заводской номер: LVA15613 Количество на модель: 1
LVA15613
1
23

Номер детали на чертеже:

23

Клемма электрического разъема

Заводской номер: 57M9711 Количество на модель: 2
57M9711
2
24

Номер детали на чертеже:

24

Корпус электрического разъема

Заводской номер: 57M9733 Количество на модель: 1
57M9733
1
25

Номер детали на чертеже:

25

Узел электрического разъема

Заводской номер: RE12365 Количество на модель: 2
RE12365
2
26

Номер детали на чертеже:

26

Узел электрического разъема

Заводской номер: R78055 Количество на модель: 1
R78055
1
27

Номер детали на чертеже:

27

Корпус электрического разъема

Заводской номер: 57M10366 Количество на модель: 1
57M10366
1
28

Номер детали на чертеже:

28

Корпус электрического разъема

Заводской номер: 57M10613 Количество на модель: 1
57M10613
1
29

Номер детали на чертеже:

29

Корпус электрического разъема

Заводской номер: 57M7144 Количество на модель: 1
57M7144
1
30

Номер детали на чертеже:

30

Блок устройства электрического разъема

Заводской номер: 57M8009 Количество на модель: 1
57M8009
1
31

Номер детали на чертеже:

31

Узел электрического разъема

Заводской номер: 57M8018 Количество на модель: 1
57M8018
1
32

Номер детали на чертеже:

32

Электронный прерыватель

Заводской номер: 57M8131 Количество на модель: 1
57M8131
1
33

Номер детали на чертеже:

33

Клемма электрического разъема

Заводской номер: 57M8019 Количество на модель: 1
57M8019
1
34

Номер детали на чертеже:

34

Корпус электрического разъема

Заводской номер: 57M9734 Количество на модель: 1
57M9734
1
35

Номер детали на чертеже:

35

Блок устройства электрического разъема

Заводской номер: 57M7306 Количество на модель: 1
57M7306
1
36

Номер детали на чертеже:

36

Корпус электрического разъема

Заводской номер: 57M8173 Количество на модель: 1
57M8173
1
37

Номер детали на чертеже:

37

Скоба

Заводской номер: 57M10823 Количество на модель: 1
57M10823
1
38

Номер детали на чертеже:

38

Корпус электрического разъема

Заводской номер: 57M9452 Количество на модель: 2
57M9452
2
39

Номер детали на чертеже:

39

Корпус электрического разъема

Заводской номер: 57M9776 Количество на модель: 1
57M9776
1
40

Номер детали на чертеже:

40

Корпус электрического разъема

Заводской номер: 57M9768 Количество на модель: 1
57M9768
1
