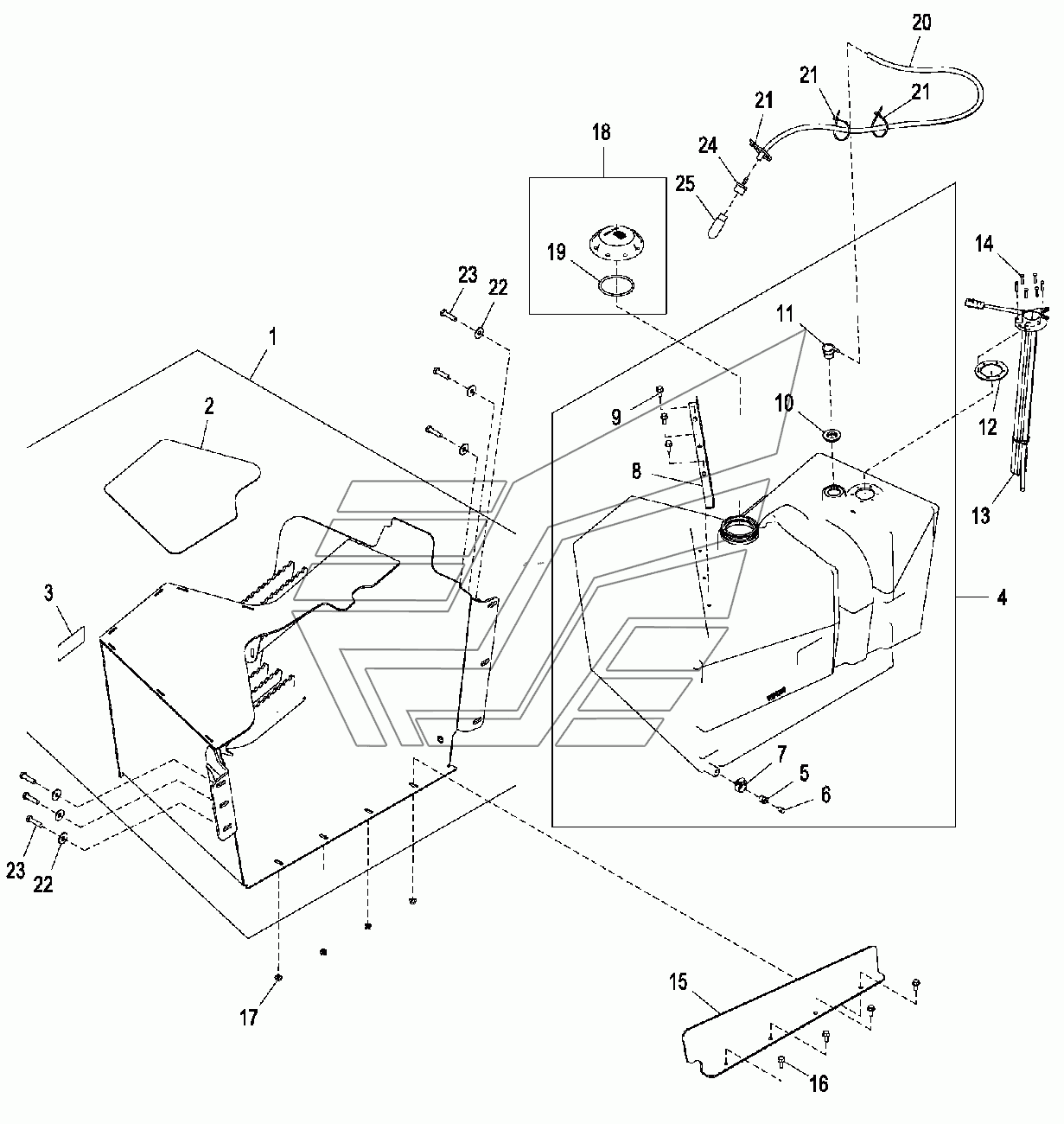

Топливная система JD-315SK(часть 1). Каталог 2015г.

Топливный фильтр и трубопроводы с нагревателем (272373-) JD-315SK(часть 1) Дизельный нагреватель охлаждающей жидкости двигателя JD-315SK(часть 1)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ограждение

Заводской номер: AT420527 Количество на модель: 1
AT420527
1
2

Номер детали на чертеже:

2

Противокольз. накладка

Заводской номер: T215367 Количество на модель: 1
T215367
1
3

Номер детали на чертеже:

3

Отражатель

Заводской номер: JD5944 Количество на модель: 1
JD5944
1
4

Номер детали на чертеже:

4

Топливный бак

Заводской номер: AT370504 Количество на модель: 1
AT370504
1
5

Номер детали на чертеже:

5

Фитинг переходника

Заводской номер: N30405 Количество на модель: 1
N30405
1
6

Номер детали на чертеже:

6

Трубная заглушка

Заводской номер: L2646N Количество на модель: 1
L2646N
1
7

Номер детали на чертеже:

7

Шланговый зажим

Заводской номер: AR21837 Количество на модель: 1
AR21837
1
8

Номер детали на чертеже:

8

Уголок

Заводской номер: T224200 Количество на модель: 1
T224200
1
9

Номер детали на чертеже:

9

Винт

Заводской номер: 19M7866 Количество на модель: 3
19M7866
3
10

Номер детали на чертеже:

10

Уплотнение

Заводской номер: R114023 Количество на модель: 1
R114023
1
11

Номер детали на чертеже:

11

Выпускное отверстие

Заводской номер: R237815 Количество на модель: 1
R237815
1
12

Номер детали на чертеже:

12

Прокладка

Заводской номер: T165292 Количество на модель: 1
T165292
1
13

Номер детали на чертеже:

13

Датчик уровня топлива

Заводской номер: AT436248 Количество на модель: 1
AT436248
1
13

Номер детали на чертеже:

13

Датчик уровня топлива

Заводской номер: AT426076 Количество на модель: 1
AT426076
1
14

Номер детали на чертеже:

14

Винт

Заводской номер: 21M7251 Количество на модель: 6
21M7251
6
15

Номер детали на чертеже:

15

Опора

Заводской номер: T214270 Количество на модель: 1
T214270
1
17

Номер детали на чертеже:

17

Фланцевая гайка

Заводской номер: 14M7298 Количество на модель: 4
14M7298
4
18

Номер детали на чертеже:

18

Крышка заливной горловины

Заводской номер: AT323593 Количество на модель: 1
AT323593
1
19

Номер детали на чертеже:

19

Уплотнительное кольцо

Заводской номер: R36424 Количество на модель: 1
R36424
1
20

Номер детали на чертеже:

20

Шланг без конц. арматуры

Заводской номер: TY22559 Количество на модель: 1
TY22559
1
21

Номер детали на чертеже:

21

Обвязной хомут

Заводской номер: R44302 Количество на модель: 3
R44302
3
22

Номер детали на чертеже:

22

Шайба

Заводской номер: 24M7296 Количество на модель: 6
24M7296
6
23

Номер детали на чертеже:

23

Винт с головкой

Заводской номер: 19M8637 Количество на модель: 6
19M8637
6
24

Номер детали на чертеже:

24

Фитинг

Заводской номер: H217849 Количество на модель: 1
H217849
1
25

Номер детали на чертеже:

25

Сапун

Заводской номер: H216169 Количество на модель: 1
H216169
1
Топливный фильтр и трубопроводы с нагревателем (272373-) JD-315SK(часть 1) Дизельный нагреватель охлаждающей жидкости двигателя JD-315SK(часть 1)
