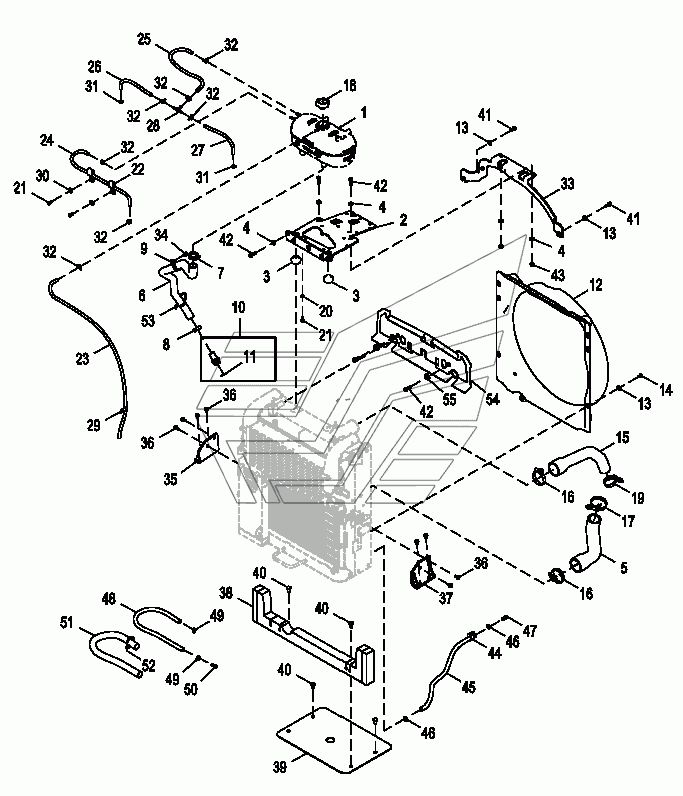

Кожух вентилятора и шланги (двигатель 4045TT096) (243302-) JD-315SK(часть 1). Каталог 2015г.

Кожух вентилятора и шланги (двигатель 4045TT096) (-243301) JD-315SK(часть 1) Комплект вентилятора без кондиционера воздуха (Engine 4045HT054, 4045HT072, 4045HT086, 4045HT087, 4045TT096-) JD-315SK(часть 1)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Бак

Заводской номер: AT322957 Количество на модель: 1
AT322957
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: AT437015 Количество на модель: 1
AT437015
1
3

Номер детали на чертеже:

3

Изолятор

Заводской номер: T216248 Количество на модель: 2
T216248
2
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 24M7239 Количество на модель: 8
24M7239
8
5

Номер детали на чертеже:

5

Шланг радиатора

Заводской номер: T318327 Количество на модель: 1
T318327
1
6

Номер детали на чертеже:

6

Шланг радиатора

Заводской номер: T290076 Количество на модель: 1
T290076
1
6

Номер детали на чертеже:

6

Шланг радиатора

Заводской номер: T351878 Количество на модель: 1
T351878
1
7

Номер детали на чертеже:

7

Скоба

Заводской номер: AR21839 Количество на модель: 1
AR21839
1
8

Номер детали на чертеже:

8

Шланговый зажим

Заводской номер: AT300153 Количество на модель: 3
AT300153
3
9

Номер детали на чертеже:

9

Скоба

Заводской номер: T162675 Количество на модель: 2
T162675
2
10

Номер детали на чертеже:

10

Фитинг переходника

Заводской номер: AT330120 Количество на модель: 1
AT330120
1
10

Номер детали на чертеже:

10

Фитинг

Заводской номер: RE542625 Количество на модель: 1
RE542625
1
11

Номер детали на чертеже:

11

Уплотнительное кольцо

Заводской номер: 51M7051 Количество на модель: 1
51M7051
1
12

Номер детали на чертеже:

12

Кожух

Заводской номер: AT379708 Количество на модель: 1
AT379708
1
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 24M7298 Количество на модель: 6
24M7298
6
14

Номер детали на чертеже:

14

Винт с головкой

Заводской номер: R88246 Количество на модель: 4
R88246
4
15

Номер детали на чертеже:

15

Шланг радиатора

Заводской номер: T275693 Количество на модель: 1
T275693
1
16

Номер детали на чертеже:

16

Скоба

Заводской номер: AT380040 Количество на модель: 2
AT380040
2
17

Номер детали на чертеже:

17

Скоба

Заводской номер: AH170895 Количество на модель: 1
AH170895
1
18

Номер детали на чертеже:

18

Крышка заливной горловины

Заводской номер: AT372657 Количество на модель: 1
AT372657
1
19

Номер детали на чертеже:

19

Скоба

Заводской номер: RE56098 Количество на модель: 1
RE56098
1
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 24M7238 Количество на модель: 4
24M7238
4
21

Номер детали на чертеже:

21

Винт с головкой

Заводской номер: 19M7932 Количество на модель: 6
19M7932
6
22

Номер детали на чертеже:

22

Скоба

Заводской номер: R127657 Количество на модель: 2
R127657
2
23

Номер детали на чертеже:

23

Шланг без конц. арматуры

Заводской номер: MFTY22566 Количество на модель: 1
MFTY22566
1
28

Номер детали на чертеже:

28

Тройник

Заводской номер: T285790 Количество на модель: 1
T285790
1
29

Номер детали на чертеже:

29

Зажимная скоба

Заводской номер: AH89557 Количество на модель: 1
AH89557
1
30

Номер детали на чертеже:

30

Шайба

Заводской номер: 24M7207 Количество на модель: 2
24M7207
2
31

Номер детали на чертеже:

31

Скоба

Заводской номер: R56101 Количество на модель: 2
R56101
2
32

Номер детали на чертеже:

32

Шланговый зажим

Заводской номер: T242677 Количество на модель: 7
T242677
7
33

Номер детали на чертеже:

33

Опора

Заводской номер: AT440782 Количество на модель: 1
AT440782
1
34

Номер детали на чертеже:

34

Винт

Заводской номер: 19M7865 Количество на модель: 1
19M7865
1
35

Номер детали на чертеже:

35

Кронштейн

Заводской номер: AT403838 Количество на модель: 1
AT403838
1
36

Номер детали на чертеже:

36

Болт

Заводской номер: 19M8163 Количество на модель: 8
19M8163
8
37

Номер детали на чертеже:

37

Кронштейн

Заводской номер: AT403849 Количество на модель: 1
AT403849
1
38

Номер детали на чертеже:

38

Отражательная пластина

Заводской номер: AT410600 Количество на модель: 1
AT410600
1
39

Номер детали на чертеже:

39

Отражательная пластина

Заводской номер: T277221 Количество на модель: 1
T277221
1
40

Номер детали на чертеже:

40

Заглушка

Заводской номер: MT2485 Количество на модель: 4
MT2485
4
41

Номер детали на чертеже:

41

Винт

Заводской номер: 19M7867 Количество на модель: 2
19M7867
2
42

Номер детали на чертеже:

42

Винт с головкой

Заводской номер: 19M7662 Количество на модель: 6
19M7662
6
43

Номер детали на чертеже:

43

Гайка

Заводской номер: 14M7274 Количество на модель: 2
14M7274
2
44

Номер детали на чертеже:

44

Скоба

Заводской номер: R72853 Количество на модель: 1
R72853
1
45

Номер детали на чертеже:

45

Шланг

Заводской номер: TY22503 Количество на модель: 1
TY22503
1
46

Номер детали на чертеже:

46

Шланговый зажим

Заводской номер: AR77962 Количество на модель: 2
AR77962
2
47

Номер детали на чертеже:

47

Заглушка фитинга

Заводской номер: T322344 Количество на модель: 1
T322344
1
48

Номер детали на чертеже:

48

Шланг

Заводской номер: T304334 Количество на модель: 1
T304334
1
51

Номер детали на чертеже:

51

Защитный шланг

Заводской номер: T308125 Количество на модель: 1
T308125
1
52

Номер детали на чертеже:

52

Обвязной хомут

Заводской номер: R44302 Количество на модель: 1
R44302
1
53

Номер детали на чертеже:

53

Обвязной хомут

Заводской номер: R76477 Количество на модель: 1
R76477
1
54

Номер детали на чертеже:

54

Уплотнение

Заводской номер: AT431462 Количество на модель: 1
AT431462
1
55

Номер детали на чертеже:

55

Шайба

Заводской номер: 24M7296 Количество на модель: 2
24M7296
2
