  6. FUEL PIPES FUEL TANK TO FILTER VIA FUEL LUBRICITY FILTER, AWS T2 & T3

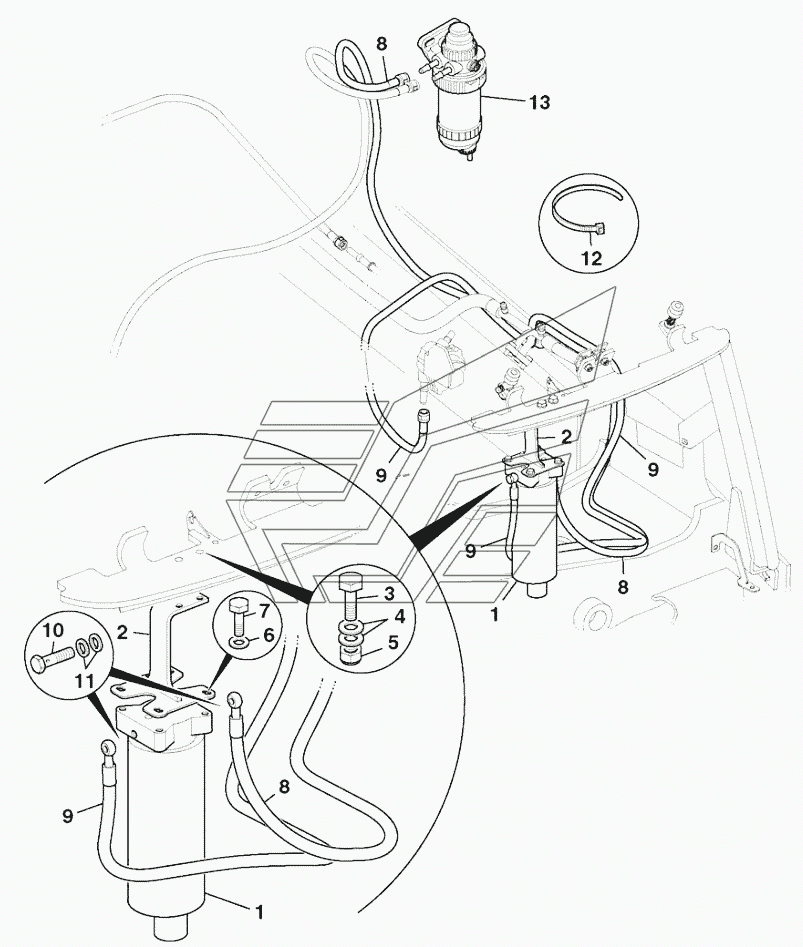

FUEL PIPES FUEL TANK TO FILTER VIA FUEL LUBRICITY FILTER, AWS T2 & T3 JCB-3CX Super (Часть 2). Каталог 2015г.

FUEL PIPES FUEL TANK TO FILTER 2WS & AWS JCB-3CX Super (Часть 2) FILTER FUEL SEDIMENT 2WS & AWS (From: , To: M973835) JCB-3CX Super (Часть 2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Filter fuel assembly fleetguard

Заводской номер: 32/925963 Количество на модель: 1
32/925963
1
2

Номер детали на чертеже:

2

Bracket filter mounting

Заводской номер: 335/12243 Количество на модель: 1
335/12243
1
3

Номер детали на чертеже:

3

Setscrew

Заводской номер: 1315/0408Z Количество на модель: 2
1315/0408Z
2
4

Номер детали на чертеже:

4

Washer

Заводской номер: 1420/0008Z Количество на модель: 4
1420/0008Z
4
5

Номер детали на чертеже:

5

Nut lock

Заводской номер: 1370/0303Z Количество на модель: 2
1370/0303Z
2
6

Номер детали на чертеже:

6

Washer

Заводской номер: 1420/0007Z Количество на модель: 4
1420/0007Z
4
7

Номер детали на чертеже:

7

Setscrew

Заводской номер: 1315/0307Z Количество на модель: 4
1315/0307Z
4
8

Номер детали на чертеже:

8

Hose diesel fuel

Заводской номер: 649/52122 Количество на модель: 1
649/52122
1
9

Номер детали на чертеже:

9

Hose diesel fuel

Заводской номер: 649/52123 Количество на модель: 1
649/52123
1
10

Номер детали на чертеже:

10

Bolt

Заводской номер: 320/06010 Количество на модель: 2
320/06010
2
11

Номер детали на чертеже:

11

Washer Copper

Заводской номер: 823/00372 Количество на модель: 4
823/00372
4
12

Номер детали на чертеже:

12

Tie Cable

Заводской номер: 826/01144 Количество на модель: 2
826/01144
2
13

Номер детали на чертеже:

13

Sediment Filter

Заводской номер: SedimentFilter Количество на модель: 1
SedimentFilter
1
