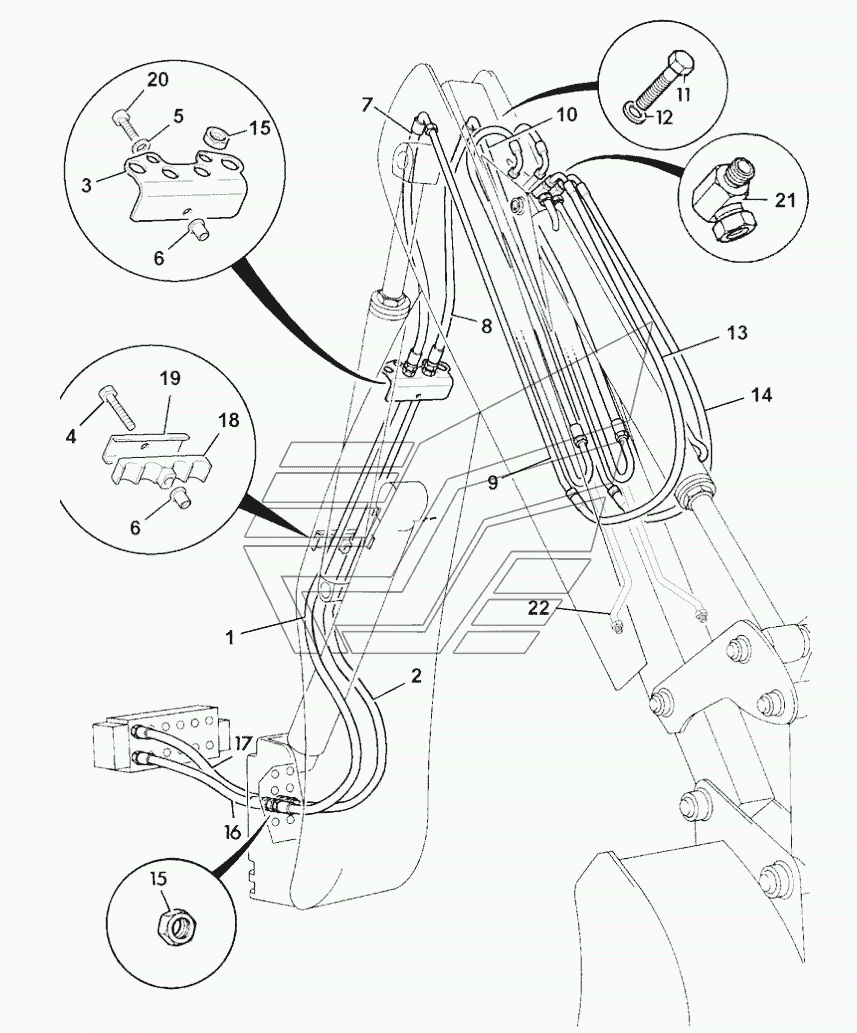

CIRCUIT, BUCKET RAM EXTRADIG DIPPER & JAW 14' (From: , To: M1060807) JCB-3CX Super (Часть 2). Каталог 2015г.

CIRCUIT, BOOM RAM HEAVY DUTY 1400 JCB-3CX Super (Часть 2) CIRCUIT, BUCKET RAM EXTRADIG DIPPER & JAW 14' (From: M1620808 , To:) JCB-3CX Super (Часть 2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hose

Заводской номер: 629/80005 Количество на модель: 1
629/80005
1
3

Номер детали на чертеже:

3

Plate adapter

Заводской номер: 331/18864 Количество на модель: 1
331/18864
1
3

Номер детали на чертеже:

3

Plate hose support

Заводской номер: 331/31794 Количество на модель: 1
331/31794
1
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 1315/3414Z Количество на модель: 1
1315/3414Z
1
5

Номер детали на чертеже:

5

Washer Plain

Заводской номер: 823/00377 Количество на модель: 1
823/00377
1
6

Номер детали на чертеже:

6

Nut Rrivet

Заводской номер: 826/01249 Количество на модель: 2
826/01249
2
7

Номер детали на чертеже:

7

Hose

Заводской номер: 613/23100 Количество на модель: 1
613/23100
1
9

Номер детали на чертеже:

9

Pipe left hand

Заводской номер: 123/03286 Количество на модель: 1
123/03286
1
9

Номер детали на чертеже:

9

Pipe assembly

Заводской номер: 128/17338 Количество на модель: 1
128/17338
1
10

Номер детали на чертеже:

10

Pipe

Заводской номер: 123/03285 Количество на модель: 1
123/03285
1
10

Номер детали на чертеже:

10

Pipe assembly

Заводской номер: 128/17337 Количество на модель: 1
128/17337
1
11

Номер детали на чертеже:

11

Setscrew

Заводской номер: 1315/0410Z Количество на модель: 4
1315/0410Z
4
12

Номер детали на чертеже:

12

Washer

Заводской номер: 1420/0008Z Количество на модель: 4
1420/0008Z
4
13

Номер детали на чертеже:

13

Hose

Заводской номер: 332/C3321 Количество на модель: 1
332/C3321
1
13

Номер детали на чертеже:

13

Hose

Заводской номер: 613/27200 Количество на модель: 1
613/27200
1
15

Номер детали на чертеже:

15

Nut

Заводской номер: 1356/0004Z Количество на модель: 4
1356/0004Z
4
15

Номер детали на чертеже:

15

Washer Lock, Internal Teeth

Заводской номер: 1418/0018Z Количество на модель: 2
1418/0018Z
2
16

Номер детали на чертеже:

16

Hose

Заводской номер: 613/36010 Количество на модель: 1
613/36010
1
16

Номер детали на чертеже:

16

Hose

Заводской номер: 613/36006 Количество на модель: 1
613/36006
1
16

Номер детали на чертеже:

16

Hose

Заводской номер: 613/36003 Количество на модель: 1
613/36003
1
17

Номер детали на чертеже:

17

Hose

Заводской номер: 613/36001 Количество на модель: 1
613/36001
1
17

Номер детали на чертеже:

17

Hose

Заводской номер: 613/36011 Количество на модель: 1
613/36011
1
17

Номер детали на чертеже:

17

Hose

Заводской номер: 613/36005 Количество на модель: 1
613/36005
1
18

Номер детали на чертеже:

18

Clamp

Заводской номер: 123/05836 Количество на модель: 1
123/05836
1
19

Номер детали на чертеже:

19

Plate Clamp Backing

Заводской номер: 331/14805 Количество на модель: 1
331/14805
1
20

Номер детали на чертеже:

20

Capscrew

Заводской номер: 1391/3410Z Количество на модель: 1
1391/3410Z
1
21

Номер детали на чертеже:

21

Adapter

Заводской номер: 816/40016 Количество на модель: 2
816/40016
2
