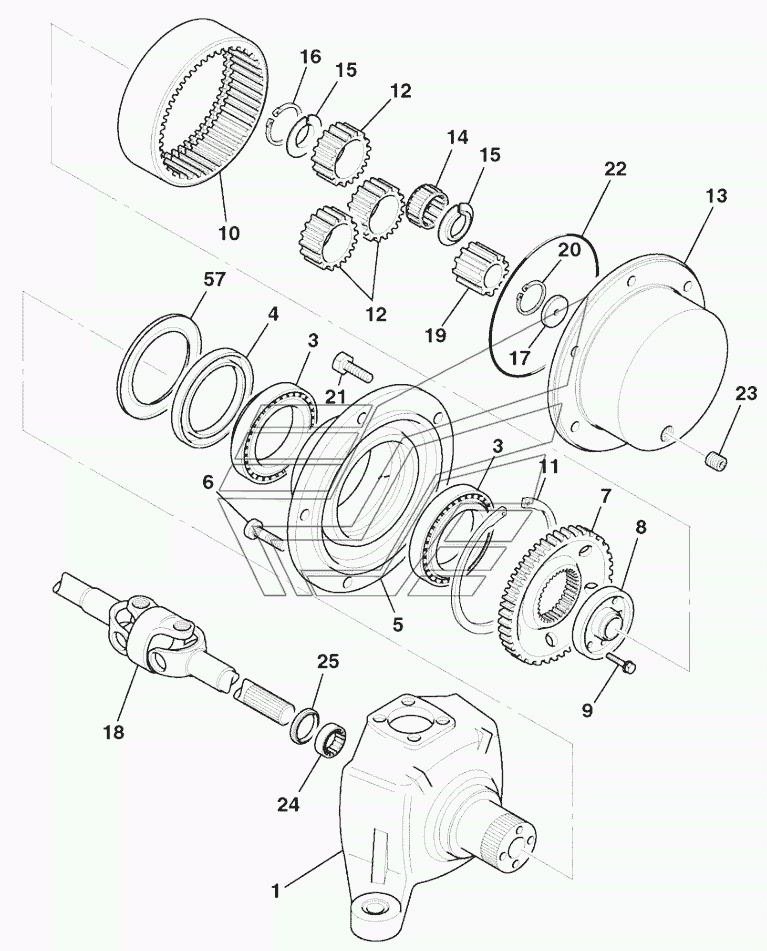

HUB AND DRIVESHAFT ASSEMBLY JCB-3CX Super (Часть 2). Каталог 2015г.

HUB AND DRIVESHAFT ASSEMBLY JCB-3CX Super (Часть 2) HUB AND DRIVESHAFT ASSEMBLY JCB-3CX Super (Часть 2)

Вид отображения:

Детали справа

По ширине экрана

18A

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Hub assembly hub and driveshaft

Заводской номер: 458/10347 Количество на модель: 1

458/10347

Номер детали на чертеже:

Circlip

Заводской номер: 2203/0054 Количество на модель: 3

2203/0054

Номер детали на чертеже:

Pad Thrust

Заводской номер: 450/10208 Количество на модель: 1

450/10208

Номер детали на чертеже:

Shaft drive

Заводской номер: 914/60109 Количество на модель: 1

914/60109

Номер детали на чертеже:

Shaft drive

Заводской номер: 914/M0343 Количество на модель: 1

914/M0343

Номер детали на чертеже:

Kit-spider

Заводской номер: 914/86601 Количество на модель: 2

914/86601

531828

EMMERRE

934021 7.20015, 42546224/ 42567701/ 1409220

Код: 531828

Артикул: 934021, 7.20015, 42546224/ 42567701/ 1409220

Производитель: EMMERRE

064147

LEMA

2790.10 7.20015, 42546224/ 42567701/ 1409220

Код: 064147

Артикул: 2790.10, 7.20015, 42546224/ 42567701/ 1409220

Производитель: LEMA

627108

ARIES

914/86601

Код: 627108

Артикул: 914/86601,

Производитель: ARIES

167256

ERREVI

715675 914/ 86601

Код: 167256

Артикул: 715675, 914/ 86601

Производитель: ERREVI

455388

ROBOT

333/H4196 914/ 86601

Код: 455388

Артикул: 333/H4196, 914/ 86601

Производитель: ROBOT

170992

EMMERRE

934021 7.20015, 42546224/ 42567701/ 1409220

Код: 170992

Артикул: 934021, 7.20015, 42546224/ 42567701/ 1409220

Производитель: EMMERRE

735861

ROBOT

914/86601

Код: 735861

Артикул: 914/86601,

Производитель: ROBOT

Номер детали на чертеже:

Gear Sun

Заводской номер: 450/12403 Количество на модель: 1

450/12403

Номер детали на чертеже:

Circlip External

Заводской номер: 821/00494 Количество на модель: 1

821/00494

Номер детали на чертеже:

Bolt Coated

Заводской номер: 1321/0407Z Количество на модель: 2

1321/0407Z

Номер детали на чертеже:

O-Ring

Заводской номер: 828/00196 Количество на модель: 1

828/00196

Номер детали на чертеже:

Plug tapered

Заводской номер: 826/00425 Количество на модель: 1

826/00425

Номер детали на чертеже:

Bearing Needle Roller

Заводской номер: 917/50200 Количество на модель: 1

917/50200

Номер детали на чертеже:

Seal

Заводской номер: 904/50047 Количество на модель: 1

904/50047

525528

ARIES

904/50047

Код: 525528

Артикул: 904/50047,

Производитель: ARIES

020130

NSP

NSP9WT90450047 904/ 50047

Код: 020130

Артикул: NSP9WT90450047, 904/ 50047

Производитель: NSP

Номер детали на чертеже:

Circlip

Заводской номер: 821/00209 Количество на модель: 6

821/00209

Номер детали на чертеже:

Bearing Roller, Double Row

Заводской номер: 907/50200 Количество на модель: 3

907/50200

878242

ARIES

907/50200

Код: 878242

Артикул: 907/50200,

Производитель: ARIES

126344

NSP

NSP9WT90750200 907/ 50200

Код: 126344

Артикул: NSP9WT90750200, 907/ 50200

Производитель: NSP

Номер детали на чертеже:

Joint knuckle swivel

Заводской номер: 458/20040 Количество на модель: 1

458/20040

Номер детали на чертеже:

Bearing Taper Roller

Заводской номер: 907/20043 Количество на модель: 2

907/20043

Номер детали на чертеже:

Seal - Cassette

Заводской номер: 904/50033 Количество на модель: 1

904/50033

706129

ARIES

904/50033

Код: 706129

Артикул: 904/50033,

Производитель: ARIES

949906

CORTECO

12017098B 904/ 50033

Код: 949906

Артикул: 12017098B, 904/ 50033

Производитель: CORTECO

Номер детали на чертеже:

Carrier Wheel Bearing 5 Stud

Заводской номер: 458/20446 Количество на модель: 1

458/20446

Номер детали на чертеже:

Stud Wheel

Заводской номер: 826/00923 Количество на модель: 5

826/00923

Номер детали на чертеже:

Carrier annulus ring

Заводской номер: 453/04402 Количество на модель: 1

453/04402

Номер детали на чертеже:

Plate retaining

Заводской номер: 453/08203 Количество на модель: 1

453/08203

Номер детали на чертеже:

Bolt verbus ripp

Заводской номер: 826/01435 Количество на модель: 4

826/01435

Номер детали на чертеже:

Gear Annulus Ring

Заводской номер: 450/10205 Количество на модель: 1

450/10205

Номер детали на чертеже:

Circlip Internal Square Section

Заводской номер: 821/00210 Количество на модель: 1

821/00210

Номер детали на чертеже:

Gear Planet

Заводской номер: 450/10206 Количество на модель: 3

450/10206

Номер детали на чертеже:

Carrier planetary hub

Заводской номер: 450/43341 Количество на модель: 1

450/43341

Номер детали на чертеже:

Cover Plate Hub Seal

Заводской номер: 458/20403 Количество на модель: 1

458/20403
