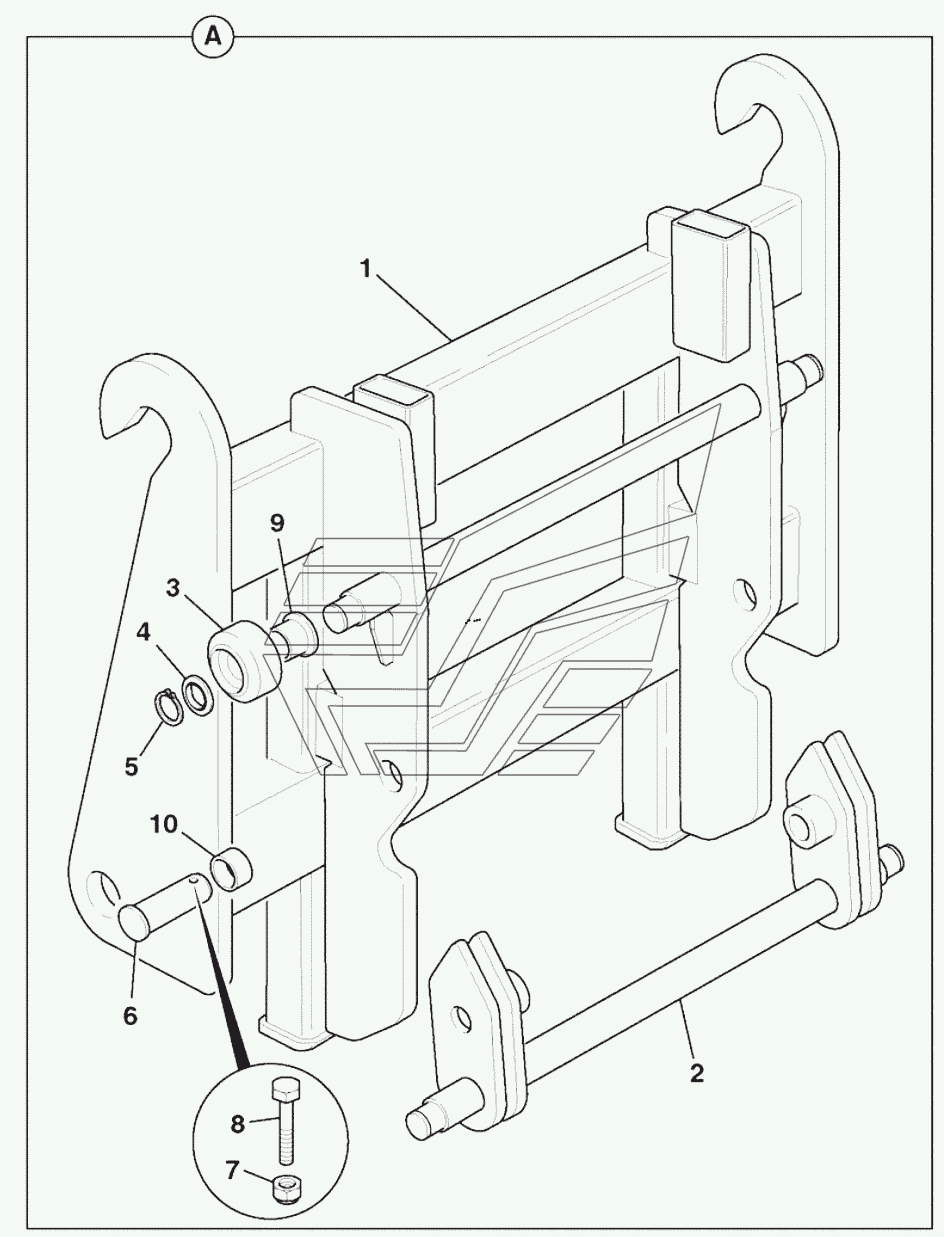

SWEEPER COLLECTOR MOUNTING FRAME JCB-3CX Super (Часть 1). Каталог 2015г.

SWEEPER COLLECTOR SPRINKLER ASSEMBLY JCB-3CX Super (Часть 1) SWEEPER COLLECTOR DECAL JCB-3CX Super (Часть 1)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
A
9
8
7
6
5
4
3
2
1
10

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Frame Q.hitch assemby 8ft sweeper 3CX, 4CX

Заводской номер: 980/88990 Количество на модель: 1
980/88990
1

Номер детали на чертеже:

Bearing flanged

Заводской номер: 831/10207 Количество на модель: 4
831/10207
4

Номер детали на чертеже:

Bolt

Заводской номер: 1315/3314Z Количество на модель: 2
1315/3314Z
2

Номер детали на чертеже:

Nut

Заводской номер: 1370/0203Z Количество на модель: 2
1370/0203Z
2

Номер детали на чертеже:

Pivot pin

Заводской номер: 811/50394 Количество на модель: 2
811/50394
2

Номер детали на чертеже:

Circlip

Заводской номер: 2203/0041 Количество на модель: 4
2203/0041
4

Номер детали на чертеже:

Washer Bonded

Заводской номер: 1406/0024 Количество на модель: 4
1406/0024
4

Номер детали на чертеже:

Wheel float

Заводской номер: 331/14966 Количество на модель: 4
331/14966
4

Номер детали на чертеже:

Shaft wheel

Заводской номер: 331/14848 Количество на модель: 1
331/14848
1

Номер детали на чертеже:

Frame Q-HITCH 3CX, 4CX Sweeper collector

Заводской номер: 331/18789 Количество на модель: 1
331/18789
1

Номер детали на чертеже:

Bearing

Заводской номер: 831/10206 Количество на модель: 2
831/10206
2
