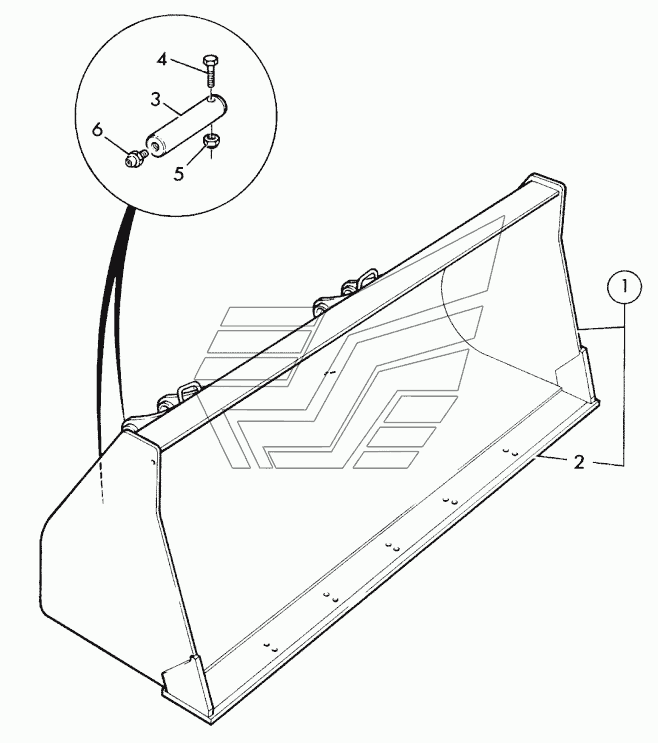

SHOVEL, G.P 1.3M3 2438MM (8'0") WIDE JCB-3CX Super (Часть 1). Каталог 2015г.

SHOVEL, G.P 1.1M3 2350MM (7'8.5") WIDE JCB-3CX Super (Часть 1)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Shovel

Заводской номер: 125/00447 Количество на модель: 1
125/00447
1
2

Номер детали на чертеже:

2

Toeplate

Заводской номер: 123/07564 Количество на модель: 1
123/07564
1
3

Номер детали на чертеже:

3

Pin Pivot

Заводской номер: 811/80001 Количество на модель: 4
811/80001
4
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 1305/3222Z Количество на модель: 4
1305/3222Z
4
5

Номер детали на чертеже:

5

Nut Lock

Заводской номер: 1340/0203Z Количество на модель: 4
1340/0203Z
4
6

Номер детали на чертеже:

6

Nipple Grease

Заводской номер: 1450/0001 Количество на модель: 4
1450/0001
4
SHOVEL, G.P 1.1M3 2350MM (7'8.5") WIDE JCB-3CX Super (Часть 1)
