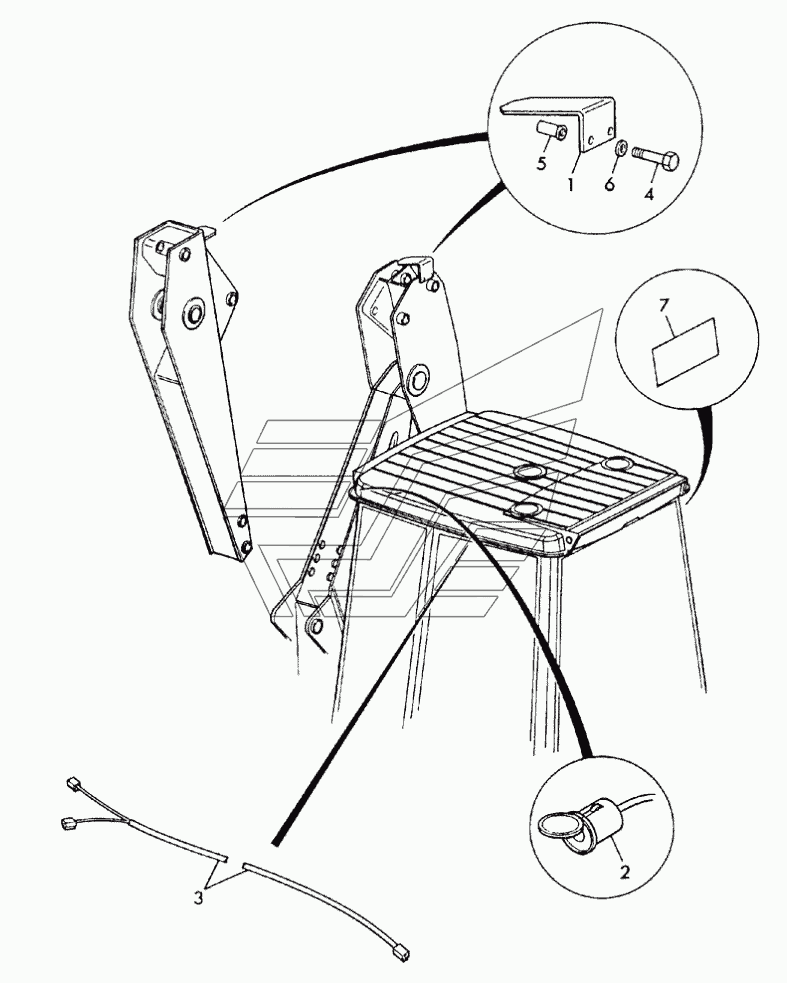

INSTALLATION BEACON LIGHT MOUNTED ON EXCAVATOR END JCB-3CX Super (Часть 1). Каталог 2015г.

TIPPING LINK WITH LIFTING SHACKLE, 5 TON (From: M1619251 , To:) JCB-3CX Super (Часть 1) BOOM LOCK IN CAB CONTROLS SIDESHIFT JCB-3CX Super (Часть 1)

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Bracket beacon mounting basic dipper

Заводской номер: 123/03911 Количество на модель: 1

123/03911

Номер детали на чертеже:

Bracket beacon light extradig dipper

Заводской номер: 123/03991 Количество на модель: 1

123/03991

Номер детали на чертеже:

Socket Beacon

Заводской номер: 715/04300 Количество на модель: 1

715/04300

Номер детали на чертеже:

Harness auxiliary beacon light s/shift

Заводской номер: 721/00340 Количество на модель: 1

721/00340

Номер детали на чертеже:

Harness socket extension

Заводской номер: 721/00405 Количество на модель: 1

721/00405

Номер детали на чертеже:

Setscrew

Заводской номер: 1315/0409Z Количество на модель: 2

1315/0409Z

Номер детали на чертеже:

Setscrew

Заводской номер: 1315/0408Z Количество на модель: 2

1315/0408Z

Номер детали на чертеже:

Nut

Заводской номер: 826/01105 Количество на модель: 2

826/01105

Номер детали на чертеже:

Nut lock

Заводской номер: 1370/0303Z Количество на модель: 2

1370/0303Z

Номер детали на чертеже:

Washer

Заводской номер: 1420/0008Z Количество на модель: 2

1420/0008Z

Номер детали на чертеже:

Label WARNING-height

Заводской номер: 817/18742 Количество на модель: 1

817/18742

Номер детали на чертеже:

Label WARNING-height

Заводской номер: 817/18743 Количество на модель: 1

817/18743
