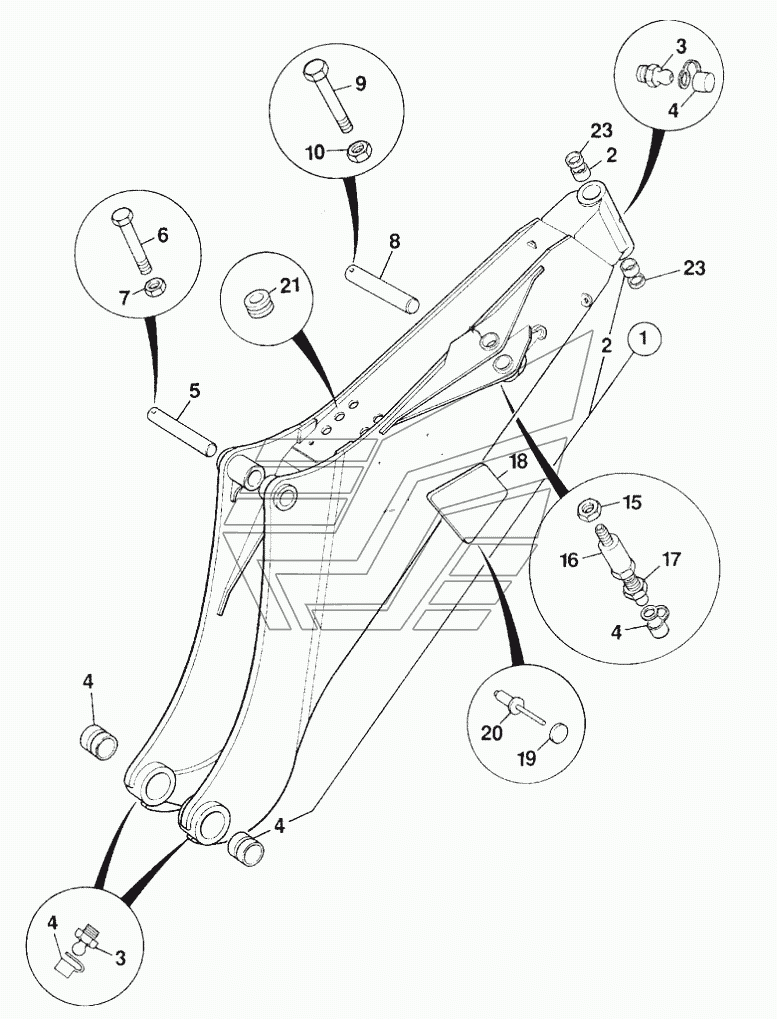

BOOM, KNUCKLE JCB-3CX Super (Часть 1). Каталог 2015г.

BOOM 15' 6 JCB-3CX Super (Часть 1) DIPPER (STICK) MONO, 14' JCB-3CX Super (Часть 1)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
15
16
18
18
19
19
20
21
22
23
25

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Boom assembly knuckle

Заводской номер: 126/01520 Количество на модель: 1
126/01520
1
2

Номер детали на чертеже:

2

Bearing liner

Заводской номер: 809/00131 Количество на модель: 2
809/00131
2
3

Номер детали на чертеже:

3

Nipple Grease

Заводской номер: 1450/0001 Количество на модель: 3
1450/0001
3
4

Номер детали на чертеже:

4

Bush

Заводской номер: 809/00133 Количество на модель: 2
809/00133
2
5

Номер детали на чертеже:

5

Pin pivot

Заводской номер: 811/50470 Количество на модель: 1
811/50470
1
6

Номер детали на чертеже:

6

Bolt

Заводской номер: 1315/3520Z Количество на модель: 1
1315/3520Z
1
7

Номер детали на чертеже:

7

Nut Lock

Заводской номер: 1370/0403Z Количество на модель: 1
1370/0403Z
1
8

Номер детали на чертеже:

8

Pin pivot

Заводской номер: 811/50380 Количество на модель: 1
811/50380
1
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 1315/3521Z Количество на модель: 1
1315/3521Z
1
15

Номер детали на чертеже:

15

Nut

Заводской номер: 826/00871 Количество на модель: 1
826/00871
1
16

Номер детали на чертеже:

16

Adaptor

Заводской номер: 816/20049 Количество на модель: 1
816/20049
1
18

Номер детали на чертеже:

18

Decal JCB insignia

Заводской номер: 817/17454 Количество на модель: 2
817/17454
2
18

Номер детали на чертеже:

18

Decal JCB Insignia

Заводской номер: 817/17422 Количество на модель: 2
817/17422
2
19

Номер детали на чертеже:

19

Plug blanking

Заводской номер: 835/00049 Количество на модель: 8
835/00049
8
19

Номер детали на чертеже:

19

Plug blanking

Заводской номер: 332/E8179 Количество на модель: 2
332/E8179
2
20

Номер детали на чертеже:

20

Rivet logo

Заводской номер: 826/00867 Количество на модель: 8
826/00867
8
21

Номер детали на чертеже:

21

Ferrule Rubber

Заводской номер: 830/00314 Количество на модель: 6
830/00314
6
22

Номер детали на чертеже:

22

Cap Grease Nipple

Заводской номер: 835/00017 Количество на модель: 4
835/00017
4
23

Номер детали на чертеже:

23

Seal Grease

Заводской номер: 813/00427 Количество на модель: 2
813/00427
2
25

Номер детали на чертеже:

25

Washer

Заводской номер: 1410/0016Z Количество на модель: 2
1410/0016Z
2
