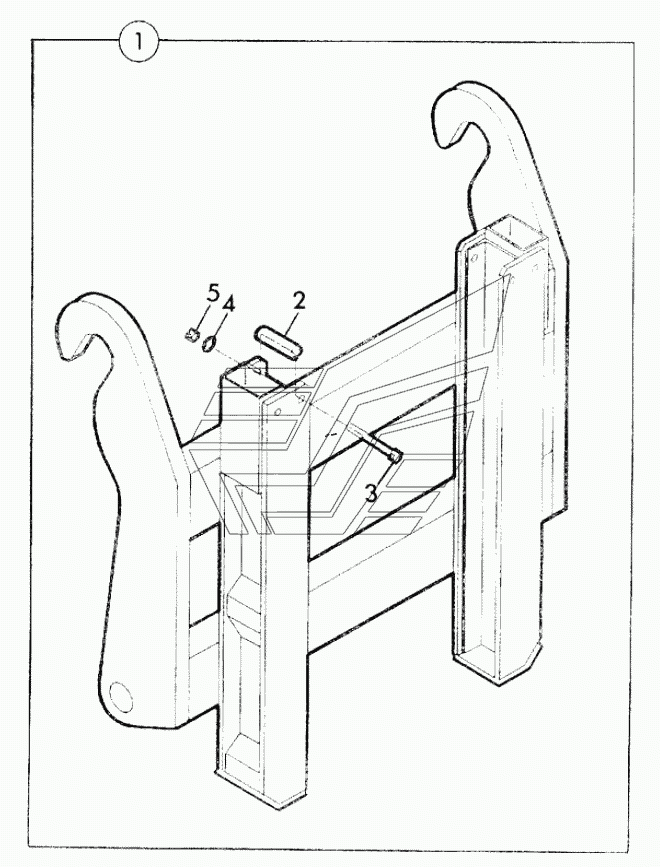

SWEEPER MOUNTING FRAME JCB-3CX Super (Часть 1). Каталог 2015г.

SWEEPER HYDRAULIC CIRCUIT JCB-3CX Super (Часть 1) SWEEPER CANOPY SHROUD ASSEMBLY JCB-3CX Super (Часть 1)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Frame mounting

Заводской номер: 980/41100 Количество на модель: 1
980/41100
1
2

Номер детали на чертеже:

2

Stop slider stop collar

Заводской номер: 980/40936 Количество на модель: 1
980/40936
1
3

Номер детали на чертеже:

3

Bolt

Заводской номер: 1315/3523Z Количество на модель: 2
1315/3523Z
2
4

Номер детали на чертеже:

4

Washer

Заводской номер: 1420/0009Z Количество на модель: 2
1420/0009Z
2
5

Номер детали на чертеже:

5

Nut Lock

Заводской номер: 1370/0403Z Количество на модель: 2
1370/0403Z
2
