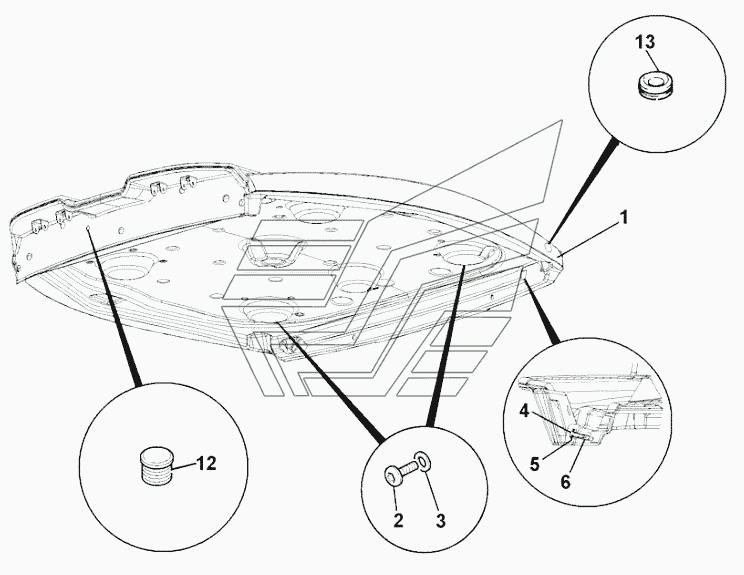

CANOPY ROOF INSTALLATION, YELLOW, ROW (From: M1618742 , To:) JCB-3CX Super (Часть 1). Каталог 2015г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
4
5
6
12
13
1

Номер детали на чертеже:

1

Roof canopy, yellow, ROW ABI

Заводской номер: 128/C3504 Количество на модель: 1
128/C3504
1
2

Номер детали на чертеже:

2

Bolt

Заводской номер: 826/10881 Количество на модель: 4
826/10881
4
3

Номер детали на чертеже:

3

Washer

Заводской номер: 823/00529 Количество на модель: 4
823/00529
4
4

Номер детали на чертеже:

4

Screw

Заводской номер: 1315/0314D Количество на модель: 2
1315/0314D
2
5

Номер детали на чертеже:

5

Washer

Заводской номер: 823/00322 Количество на модель: 2
823/00322
2
6

Номер детали на чертеже:

6

Spacer

Заводской номер: 332/C7136 Количество на модель: 2
332/C7136
2
12

Номер детали на чертеже:

12

Plug Blanking

Заводской номер: 828/10333 Количество на модель: 2
828/10333
2
13

Номер детали на чертеже:

13

Grommet

Заводской номер: 2410/1302 Количество на модель: 1
2410/1302
1
