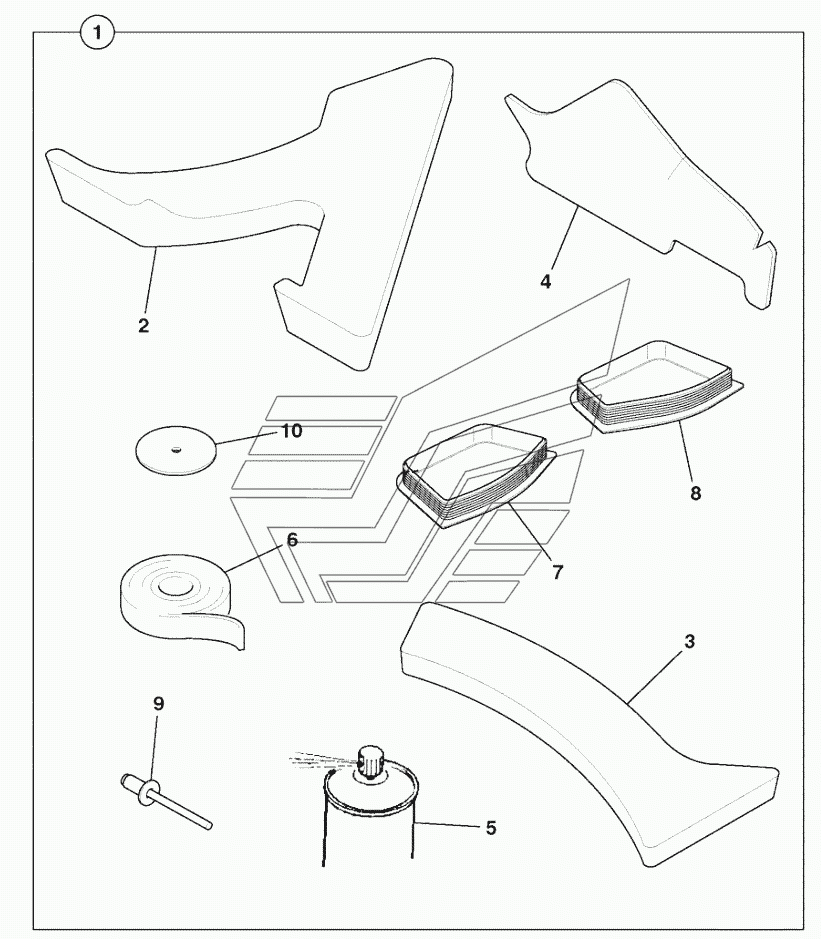

SOUNDPROOFING CAB AIR CONDITIONING SERVICE FIELD KIT JCB-3CX Super (Часть 1). Каталог 2015г.

ROOF LINER TWIN SPEAKERS AND INTERIOR LIGHT JCB-3CX Super (Часть 1) UNDER FLOOR DUCTING HEATER JCB-3CX Super (Часть 1)

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Kit-service air conditioning insulation

Заводской номер: 128/12769 Количество на модель: 1

128/12769

Номер детали на чертеже:

Panel Y duct insulation under floor, front

Заводской номер: 331/31636 Количество на модель: 1

331/31636

Номер детали на чертеже:

Panel crossduct insulation under floor, rear

Заводской номер: 331/31637 Количество на модель: 1

331/31637

Номер детали на чертеже:

Panel duct insulation under floor, rh side

Заводской номер: 331/31638 Количество на модель: 1

331/31638

Номер детали на чертеже:

Adhesive heavy duty

Заводской номер: 331/31654 Количество на модель: 1

331/31654

Номер детали на чертеже:

Tape aluminium foil

Заводской номер: 331/31661 Количество на модель: 1

331/31661

Номер детали на чертеже:

Cap blanking lower lh B post

Заводской номер: 331/31738 Количество на модель: 1

331/31738

Номер детали на чертеже:

Cap blanking lower rh B post

Заводской номер: 331/31741 Количество на модель: 1

331/31741

Номер детали на чертеже:

Rivet Pop

Заводской номер: 826/01345 Количество на модель: 12

826/01345

Номер детали на чертеже:

Washer

Заводской номер: 823/10435 Количество на модель: 12

823/10435
