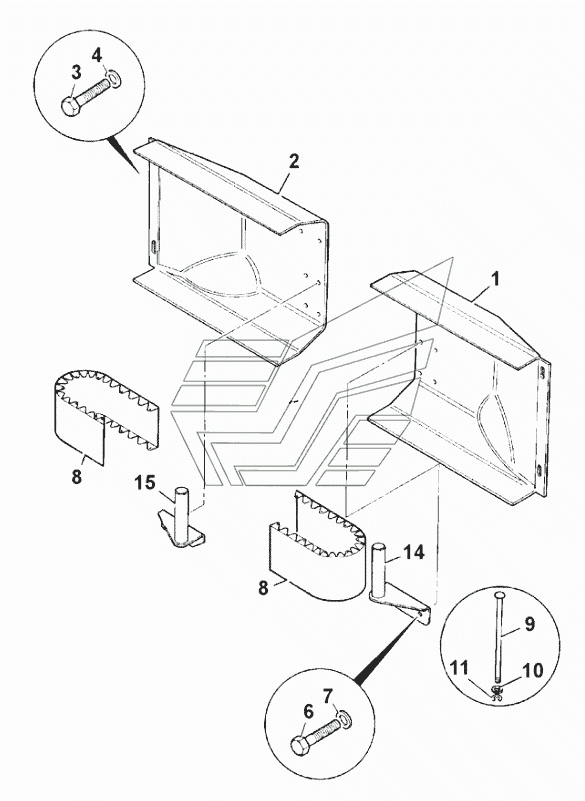

STONE GUARD HOSE GUIDE SIDESHIFT REARFRAME (From: , To: M1345990) JCB-3CX Super (Часть 1). Каталог 2015г.

MUDGUARD EXTENSION (From: M1344634, To:) JCB-3CX Super (Часть 1) STONE GUARD HOSE GUIDE SIDESHIFT REARFRAME (From: M1345991 , To:) JCB-3CX Super (Часть 1)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
2
3
4
7
8
8
9
9
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Guard stone, right hand yellow

Заводской номер: 123/05550 Количество на модель: 1
123/05550
1
1

Номер детали на чертеже:

1

Guard stone right hand, black

Заводской номер: 123/07178 Количество на модель: 1
123/07178
1
2

Номер детали на чертеже:

2

Guard stone, left hand yellow

Заводской номер: 123/05549 Количество на модель: 1
123/05549
1
2

Номер детали на чертеже:

2

Guard stone left hand, black

Заводской номер: 123/07177 Количество на модель: 1
123/07177
1
3

Номер детали на чертеже:

3

Setscrew

Заводской номер: 1315/0408Z Количество на модель: 6
1315/0408Z
6
4

Номер детали на чертеже:

4

Washer

Заводской номер: 823/00326 Количество на модель: 6
823/00326
6
7

Номер детали на чертеже:

7

Washer

Заводской номер: 1420/0008Z Количество на модель: 4
1420/0008Z
4
8

Номер детали на чертеже:

8

Tray hose retaining

Заводской номер: 123/08014 Количество на модель: 1
123/08014
1
8

Номер детали на чертеже:

8

Tray hose retaining

Заводской номер: 346/00138 Количество на модель: 2
346/00138
2
9

Номер детали на чертеже:

9

Pin Hose Retainer

Заводской номер: 123/01426 Количество на модель: 12
123/01426
12
9

Номер детали на чертеже:

9

Pin hose retainer if hammer return fitted

Заводской номер: 123/08015 Количество на модель: 6
123/08015
6
9

Номер детали на чертеже:

9

Pin hose retainer if hammer return fitted

Заводской номер: 332/D9617 Количество на модель: 6
332/D9617
6
10

Номер детали на чертеже:

10

Washer

Заводской номер: 823/00592 Количество на модель: 12
823/00592
12
11

Номер детали на чертеже:

11

Clip E Type

Заводской номер: 821/00332 Количество на модель: 12
821/00332
12
12

Номер детали на чертеже:

12

Nut Rrivet

Заводской номер: 826/01249 Количество на модель: 6
826/01249
6
13

Номер детали на чертеже:

13

Nut lock

Заводской номер: 1370/0303Z Количество на модель: 4
1370/0303Z
4
14

Номер детали на чертеже:

14

Guide left hand hose

Заводской номер: 331/26487 Количество на модель: 1
331/26487
1
15

Номер детали на чертеже:

15

Guide right hand hose

Заводской номер: 331/26488 Количество на модель: 1
331/26488
1
