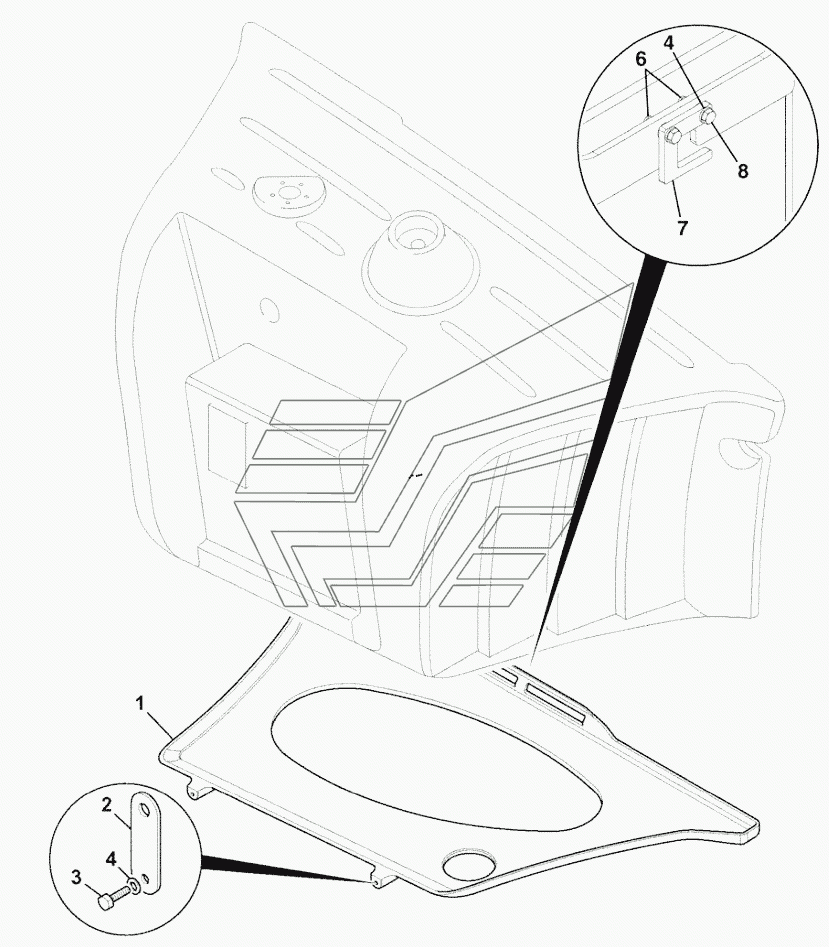

GUARD FUEL TANK (From: M1344634, To:) JCB-3CX Super (Часть 1). Каталог 2015г.

TANK FUEL (From: M1344634, To:) JCB-3CX Super (Часть 1) STABILISER SIDESHIFT JCB-3CX Super (Часть 1)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Guard plastic diesel tank

Заводской номер: 346/90033 Количество на модель: 1
346/90033
1
2

Номер детали на чертеже:

2

Mounting fuel tank guard

Заводской номер: 332/C7217 Количество на модель: 2
332/C7217
2
3

Номер детали на чертеже:

3

Setscrew

Заводской номер: 1315/0205Z Количество на модель: 2
1315/0205Z
2
4

Номер детали на чертеже:

4

Washer

Заводской номер: 1420/0006Z Количество на модель: 4
1420/0006Z
4
6

Номер детали на чертеже:

6

Nut

Заводской номер: 826/01101 Количество на модель: 2
826/01101
2
7

Номер детали на чертеже:

7

Bracket rear retainer

Заводской номер: 332/F4994 Количество на модель: 1
332/F4994
1
8

Номер детали на чертеже:

8

Screw

Заводской номер: 1315/0207Z Количество на модель: 2
1315/0207Z
2
