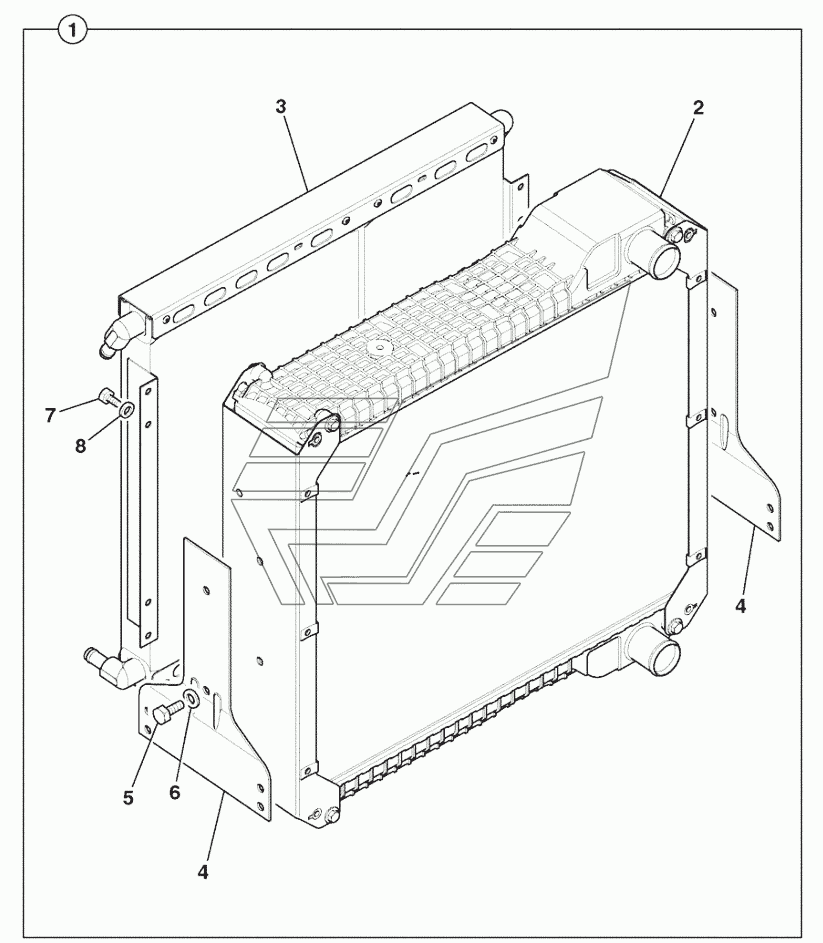

COMBINATION COOLER 2WS ASSEMBLY, T2 JCB-3CX (Часть 2). Каталог 2015г.

FAN GUARD 2WS T3 CHARGE AIR COOLED JCB-3CX (Часть 2) COMBINATION COOLER ASSEMBLY, T3 2WS NON CAC JCB-3CX (Часть 2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cooler assembly

Заводской номер: 128/14326 Количество на модель: 1
128/14326
1
2

Номер детали на чертеже:

2

Radiator assembly

Заводской номер: 30/915200 Количество на модель: 1
30/915200
1
3

Номер детали на чертеже:

3

Cooler oil

Заводской номер: 30/925615 Количество на модель: 1
30/925615
1
4

Номер детали на чертеже:

4

Bracket radiator mounting

Заводской номер: 30/926257 Количество на модель: 2
30/926257
2
5

Номер детали на чертеже:

5

Bolt

Заводской номер: 30/926035 Количество на модель: 4
30/926035
4
6

Номер детали на чертеже:

6

Washer

Заводской номер: 30/926036 Количество на модель: 4
30/926036
4
7

Номер детали на чертеже:

7

Screw Hexagon

Заводской номер: 1315/0301Z Количество на модель: 8
1315/0301Z
8
8

Номер детали на чертеже:

8

Nut u

Заводской номер: 826/00846 Количество на модель: 8
826/00846
8
FAN GUARD 2WS T3 CHARGE AIR COOLED JCB-3CX (Часть 2) COMBINATION COOLER ASSEMBLY, T3 2WS NON CAC JCB-3CX (Часть 2)
